LM8UU直线运动轴承结构设计

　　在轻载线性往复运动的设备布局里，这类小规格直线轴承是非常常见的传动支撑部件，常见于桌面级自动化滑台、3D打印设备运动轴、小型检测设备位移平台、轻工包装机械的短行程往复工位，承担轴类零件的径向支撑与直线运动导向作用，相比同尺寸的铜套滑动结构，它的滚动摩擦阻力更小，低速运动时无爬行现象，运动精度保持性更好，维护周期更长。

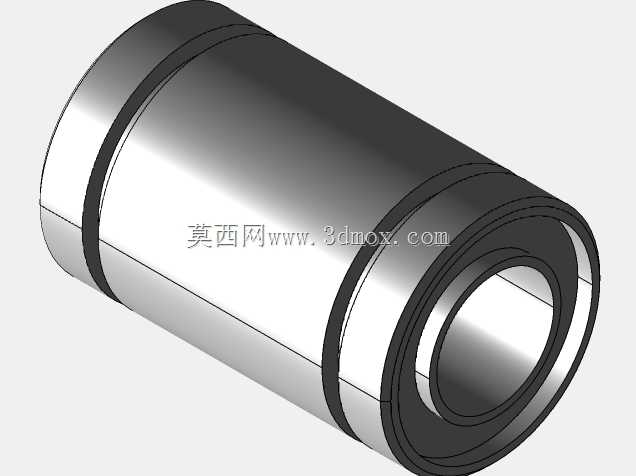

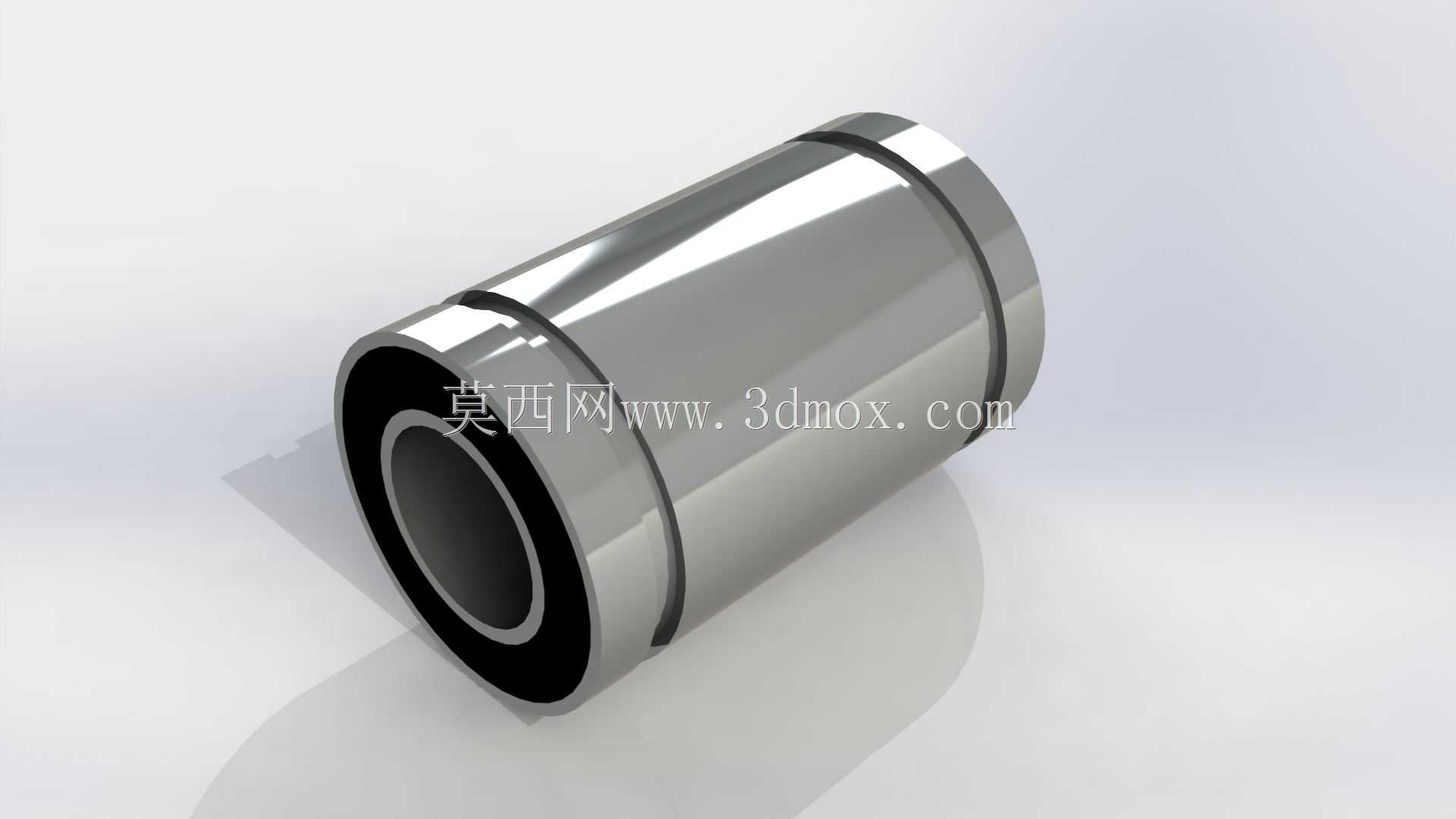

　　从结构功能来看，这款LM8UU属于标准型直筒直线球轴承，外套筒采用轴承钢精加工而成，内部保持架均匀排布多列钢球循环回路，钢球在保持架的滚道内做循环滚动，将轴与支撑座之间的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦损耗，两端带密封挡圈结构，能够阻挡外界粉尘、碎屑进入轴承内部滚道，避免钢球与滚道出现磨粒磨损，延长部件的实际使用寿命。

　　做结构设计选型时，首先要明确安装边界尺寸，这款轴承适配公称直径8mm的线性光轴，外套筒外径为15mm，整体筒体长度24mm，属于标准系列尺寸，安装时直接压入对应内径的安装座孔即可，不需要额外做轴向固定结构，依靠外套筒与安装孔的过盈配合就能实现定位，部分需要频繁拆装的工位也可以配合轴承座做间隙配合加顶丝固定的方案，适配不同的设备装配需求。

　　设计建模过程中，首先要保证内部滚道的同轴度要求，外套筒的内滚道与外圆柱面的同轴度公差需要控制在0.01mm以内，否则会导致钢球受力不均，运动过程中出现卡滞、异响的问题；钢球的排布要均匀等分，保持架的兜孔间隙需要控制在合理范围，间隙过小会增大钢球滚动阻力，间隙过大则会导致钢球在运动过程中出现窜动，影响运动精度。两端的密封槽尺寸要匹配标准密封圈的规格，保证密封圈与光轴表面的接触压力适中，既能够起到密封作用，又不会额外增大运动阻力。

　　实际应用场景中，这类轴承多用于行程不超过1米的短距离直线运动工位，单根光轴通常需要配套两个直线轴承做支撑，限制轴的径向自由度，仅保留轴向的直线运动自由度，安装时要注意两个轴承的同轴度校准，如果安装座的两个安装孔不同轴，会导致轴承承受额外的径向载荷，大幅缩短轴承的使用寿命，甚至直接出现卡滞无法运动的情况。在负载选型上，这款8mm规格的直线轴承单支额定动载荷在几百牛级别，适合轻载、高速往复的运动场景，不适合重载、有冲击载荷的工位，重载场景需要选择加长型或者更大规格的直线轴承，或者替换为直线导轨滑块结构。

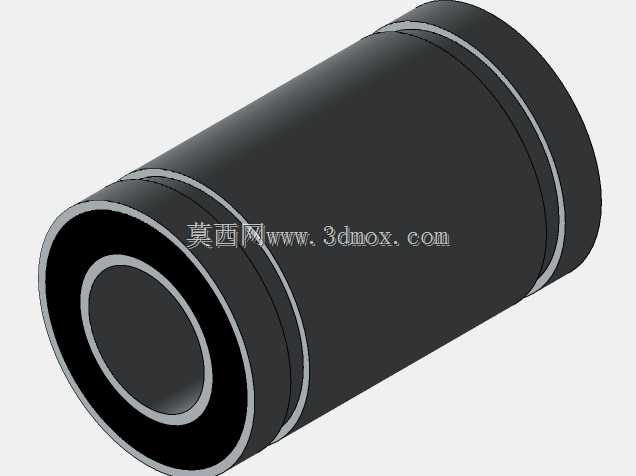

　　建模时还要注意细节结构的还原，比如外套筒表面的环形卡槽，是用于安装卡簧做轴向限位的结构，在部分需要轴向定位的安装场景中，可以通过卡簧将轴承固定在安装座内，避免轴承在往复运动过程中出现轴向窜动；内部的钢球循环回路要做连续的曲面过渡，不能出现尖锐棱角，否则会导致钢球循环过程中出现卡顿，影响运动的顺畅性。做装配验证时，要模拟轴承在光轴上的滑动状态，检查钢球与滚道、钢球与光轴表面的接触状态，保证所有钢球都能均匀接触受力，避免出现局部应力集中的问题。

　　在日常设备维护中，这类轴承需要定期补充润滑脂，一般采用锂基润滑脂即可，润滑周期根据设备的使用频率和工作环境决定，多粉尘环境下需要缩短润滑周期，同时检查两端密封圈的磨损情况，如果密封圈出现破损要及时更换，避免杂质进入轴承内部。相比定制化的线性支撑结构，这类标准件直线轴承的互换性更好，采购成本低，替换维护方便，是小型自动化设备线性运动结构的首选支撑部件，在做设备结构设计时，优先选用标准件能够大幅降低设计成本和后期维护成本，缩短设备的研发周期。
