离心泵性能参数测试台架结构设计

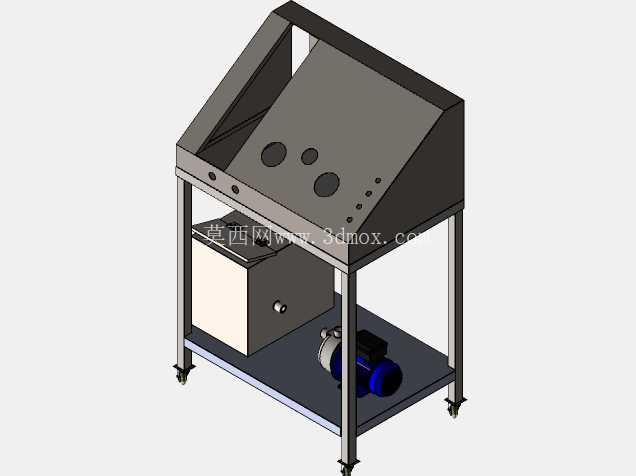

　　这套离心泵测试台架的三维结构，是面向泵类产品出厂校验、研发阶段性能验证场景搭建的专用检测工装，在泵类制造企业的质检车间、流体机械实验室的日常检测环节中，这类台架是完成泵类产品性能核验的核心硬件载体，可覆盖常规中小型离心泵的水力性能、运行稳定性等多维度参数采集的硬件承载需求。从结构布局来看，台架采用分层式方管焊接框架作为主体承载结构，底部框架预留了泵体安装位与储液单元的放置空间，下层安装板采用加厚钢板加工，可直接固定待测离心泵与驱动电机，安装板上预留了多组腰型调节孔，能够适配不同底座安装尺寸的离心泵安装固定，无需额外加工过渡连接板，可快速完成不同型号待测泵的装夹固定，缩短单台泵的检测准备周期。

　　台架上层为操作控制区，采用倾斜式操作面板设计，面板上预留了多个不同直径的仪表安装孔与按钮安装位，可根据检测需求安装压力变送器、流量显示仪表、启停控制按钮、运行状态指示灯等元器件，倾斜角度经过人机工程校核，操作人员站立在台架正面即可完成所有操作与数据读取，无需俯身或抬手调整视角，适配长时间批量检测的作业场景。台架侧面集成了储液箱体，箱体与待测泵的进出口通过管路快速接头连接，可快速完成测试回路的搭建，储液箱侧面预留了液位观察口与补液口，可实时观察箱内测试介质存量，避免测试过程中出现吸空导致的泵体气蚀损坏。

　　台架底部四个支脚均安装了万向带刹车脚轮，既可以在车间内灵活推移调整台架位置，到位后踩下刹车即可完成位置固定，无需额外打膨胀螺栓固定地面，适配多工位轮换检测的车间布局需求。从设计思路上，这套台架优先考虑了测试作业的装夹效率与操作便利性，整体框架采用标准型材焊接加工，所有安装孔位均按照通用检测元器件的安装尺寸预留，加工时无需二次配钻，可有效降低台架的加工制造成本；框架的上层操作区与下层动力区之间预留了足够的走线空间，动力线缆与信号线缆可通过框架立柱内部的空腔走线，避免线缆外露被管路剐蹭或被测试介质腐蚀，提升台架长期使用的可靠性。

　　台架的整体外轮廓尺寸控制在常规实验室门宽、车间通道宽度的通行范围内，推移转场时无需拆解部件，可整体通过常规宽度的通道与门洞。测试回路的管路接口均采用快插式结构，更换不同通径的待测离心泵时，仅需更换对应规格的快插接头即可完成管路连接，无需重新套丝或焊接管路，大幅压缩不同型号泵体测试的切换时间。操作面板后方预留了电气元件安装腔，可放置接触器、信号采集模块等电气部件，腔体侧面开设散热孔，避免电气元件长时间运行积热导致的工作异常。台架的下层安装板与上层操作面板之间预留了足够的维护空间，日常维护时可直接伸手完成电机接线、管路接头紧固等操作，无需拆解上层框架结构。在实际应用中，这类台架可完成离心泵的扬程、流量、轴功率、运行振动等核心参数的检测，为泵类产品的性能校验、研发迭代提供稳定的硬件支撑，结构设计上充分考虑了工业现场的使用需求，没有冗余的装饰性结构，所有结构特征均服务于测试作业的效率提升与运行稳定性。
