简易皮尔斯切断冲压工装模具结构

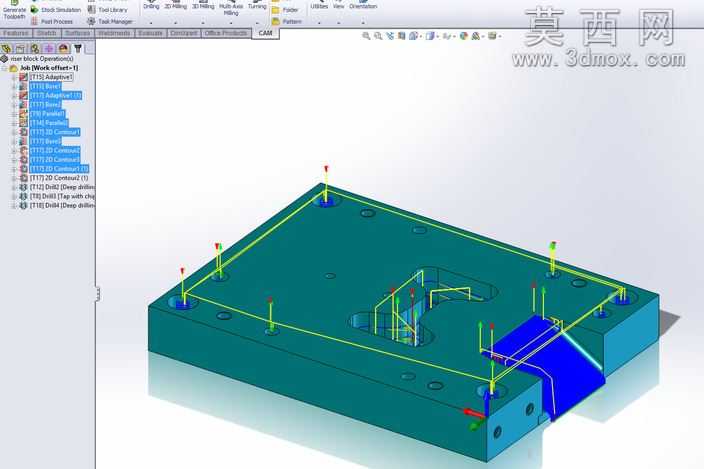

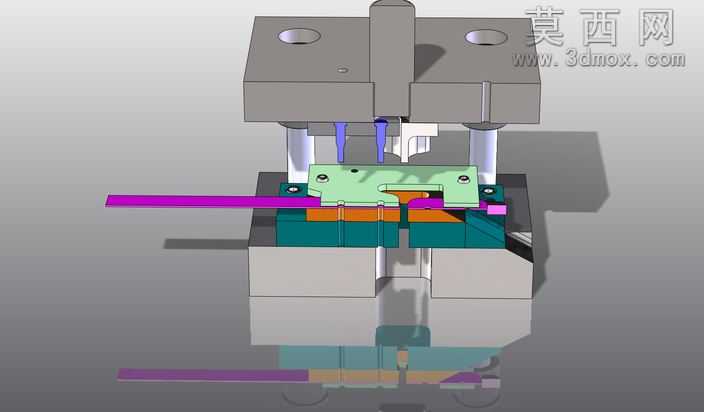

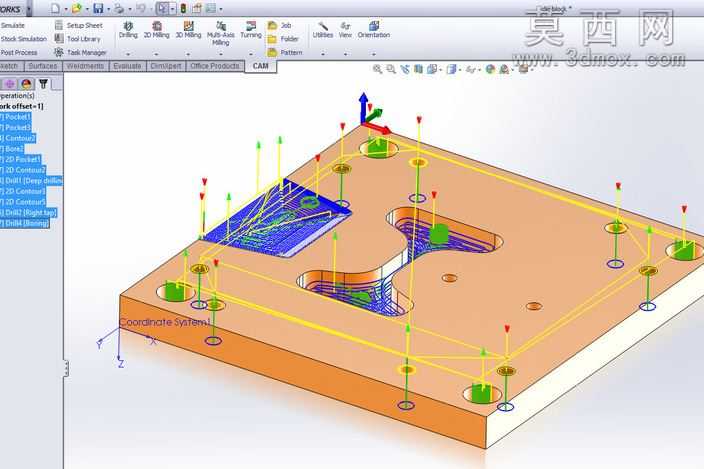

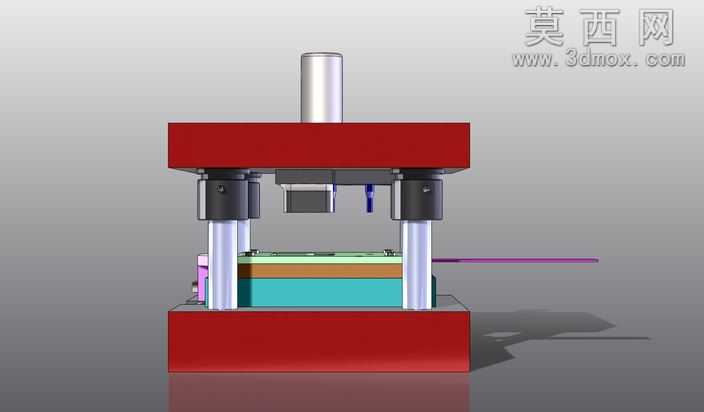

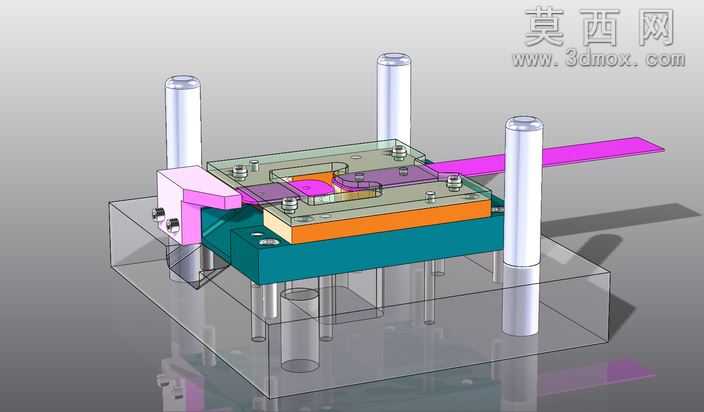

本套皮尔斯切断冲压模具采用三维参数化建模方式完成全组件构建，建模过程中严格遵循冲压模具设计规范，对上下模座、导柱导套、凸模、凹模、卸料板、定位组件、送料导向结构逐一进行独立零件建模，再按照实际装配约束完成总装配合，确保各部件间的运动行程、配合间隙符合实际冲压生产的精度要求。渲染阶段采用半透明材质表现下模座的内部安装结构，清晰展示模座内部的弹簧安装腔、紧固件避让孔、导柱固定孔的布局；对导柱导套采用金属镀铬材质表现高耐磨导向件的光洁质感，对上下模板、凸凹模采用合金工具钢的哑光金属材质，对料带采用紫铜色金属材质区分加工工件，对卸料弹性组件采用不同色块区分功能部件，让整体结构的层级关系一目了然。结构设计上采用四导柱精密导向结构，保证上下模合模过程的运动精度，避免凸凹模出现啃模损伤；切断工位与皮尔斯冲孔工位采用渐进式排布，料带沿导向槽送入后可依次完成冲孔、切断工序，减少重复定位带来的加工误差；卸料板采用弹性浮动安装，冲压完成后可及时将料带从凸模上脱出，避免带料问题影响连续冲压效率；各模板之间采用内六角紧固件精准定位连接，模座预留标准安装槽位可直接适配常规压力机的工作台装夹要求。设计过程中优先考虑模具的加工工艺性，所有成型零件的边角均做了合理的工艺倒角，避免应力集中导致的模具开裂，同时对易损的凸凹模零件设计了快换结构，无需拆解整模即可完成磨损件的更换，大幅降低后期维护成本；料道的定位挡块位置可根据料带宽度做微调，适配一定范围内的同类型带料加工需求，提升模具的通用适配性。
