机床用中心架工装夹具三维设计

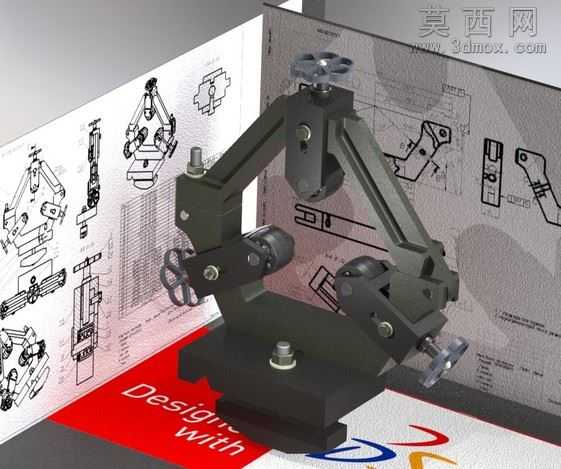

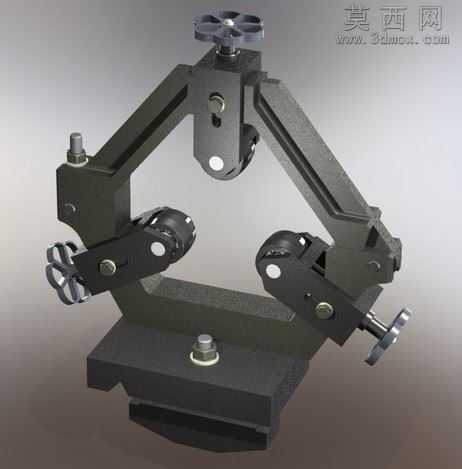

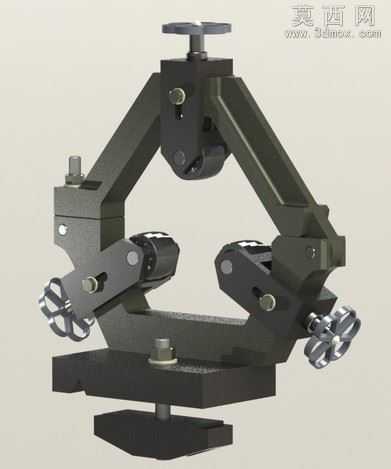

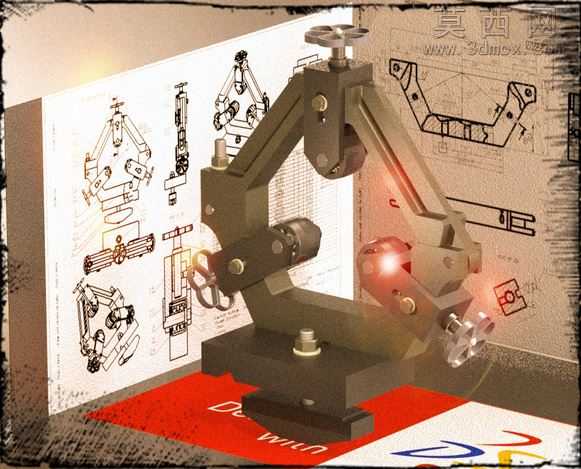

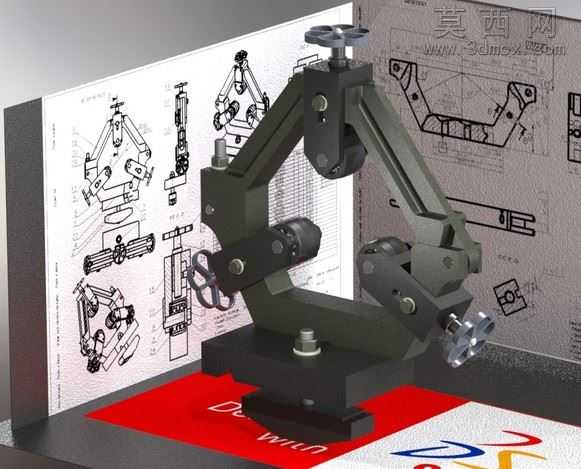

本作品为机床加工配套使用的中心架工装夹具三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工装的实际设计逻辑，对每一处装配结构都做了符合工程实际的约束与配合校验。模型整体采用框式铰接结构设计，底部为厚重的安装基座，基座上设置有标准螺栓安装孔位，可直接适配多数普通车床、外圆磨床的工作台安装接口，保证工装使用时的结构稳定性。主体支撑臂采用多段铰接式设计，每处铰接位置都配置了锁紧手轮与调节螺杆，可通过旋转手轮实现支撑爪位置的无级调节，适配不同直径的轴类工件装夹需求，支撑爪端部设计有可更换的耐磨接触块，减少长期使用对工件表面的划伤，同时降低易损件的更换成本。顶部设置有顶部压紧调节机构，配合两侧的侧向支撑臂，可实现对轴类工件的三点稳定支撑，有效抵消长轴类工件加工过程中产生的径向切削力，避免工件出现让刀、振颤问题，提升长轴类零件的加工精度。渲染阶段采用金属哑光材质模拟铸铁基座的质感，对调节螺杆、手轮部分采用金属亮面材质体现机加工零件的表面光洁度，背景搭配工程图纸元素烘托机械设计的专业氛围，所有零件的建模精度均达到生产级要求，各活动部件无干涉问题，可直接用于工装设计参考、教学演示以及加工工艺编制参考，完整还原了实际中心架工装的装配关系与调节逻辑，能够帮助机械设计从业者快速理解可调式中心架的结构原理与设计要点。
