燃油箱泄漏检测专用工装设备

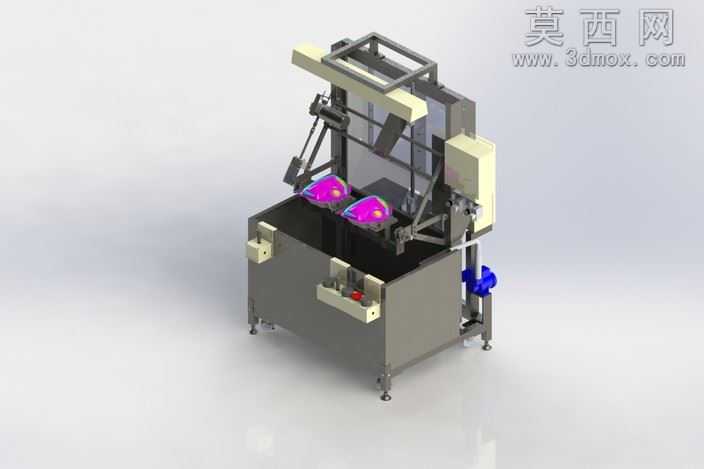

本作品为燃油箱泄漏检测专用工装设备的三维建模成果，建模过程严格遵循工业检测设备的设计规范与实际生产需求，以SolidWorks为核心建模工具完成全参数化三维构建，确保各部件尺寸精度与装配逻辑完全匹配实际工装的运行要求。建模阶段首先完成整体框架的基准搭建，采用方管焊接式机架作为承载主体，对底部可调支撑脚、机架主体框架、上部检测工位架体进行分层建模，通过装配约束还原各部件的连接关系，保证机架部分的结构强度与工位布局合理性。针对检测执行机构，建模时还原了多组可调节压紧组件的运动结构，包括摆臂式压合机构、定位夹紧块、仿形定位座，其中仿形定位座完全匹配待检测燃油箱的外部轮廓，确保待检工件放置后定位精准无偏移，压紧组件的行程、铰接位置均按照实际检测动作逻辑设置，可模拟真实的工件压紧固定动作。设备的功能部件建模涵盖了侧边控制电箱、底部气动管路接口、检测工位的密封对接结构，对各部件的外观细节进行精细化还原，包括电箱的散热格栅、管路接头的螺纹结构、操作按钮的布局位置，保证模型与实物的外观一致性。渲染阶段采用工业级渲染参数设置，为机架部分赋予哑光金属灰烤漆材质，还原钣金焊接机架的真实质感；为压紧摆臂、定位块等机加工部件赋予亮面金属材质，体现机加工零件的表面光洁度；为待检测燃油箱赋予半透明彩色塑料材质，清晰展示工件在工装上的放置状态；为控制电箱、气动元件赋予对应的工程塑料与金属组合材质，通过环境光遮蔽、全局光照效果提升渲染真实感，完整呈现设备的整体外观与工位布局。设计思路围绕燃油箱气密性泄漏检测的实际工艺流程展开，整体采用双工位布局设计，可同时完成两个燃油箱的装夹与检测作业，提升检测效率；上部架体集成检测执行元件的安装位，底部机架预留气动系统、检测控制系统的安装空间，各操作部件的位置符合人体工程学要求，方便操作人员完成工件上下料、检测启动等操作；设备底部设置可调脚轮与固定支撑脚，兼顾设备移动便利性与工作状态下的稳定性，整体结构设计兼顾检测精度、操作便捷性与设备耐用性，可直接用于设备方案展示、结构优化与生产加工参考。
