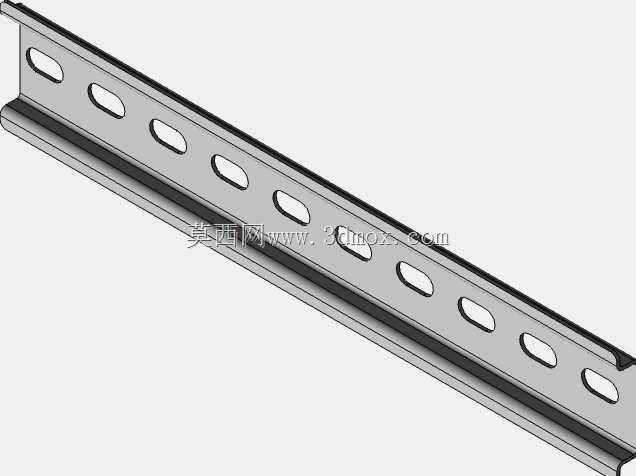

可调长度35mm标准DIN电气安装导轨

　　在工业电气柜、自动化控制盘的内部布线与元件排布作业中，DIN导轨是承担各类低压电气元件承载固定的核心基础部件，这类标准导轨的普及，彻底替代了早年电气柜内元件零散打孔安装的低效模式，让断路器、继电器、PLC模块、接线端子等元件可以实现卡扣式快速装配，大幅提升柜内装配效率，也为后期元件更换、线路调整预留了充足的灵活度。这款35mm宽度的DIN导轨，是目前全球电气行业通用的安装标准规格，导轨截面的卡边尺寸严格匹配通用电气元件的卡扣结构，能兼容市面上绝大多数符合DIN安装规范的电气元件，不会出现卡扣过松导致元件滑落、或是卡接过紧难以拆装的问题。

　　区别于定长导轨的使用局限，这款导轨在设计时加入了长度可调的参数化逻辑，设计人员在进行柜内布局建模时，不需要反复调整导轨的拉伸特征，只需要修改全局变量内的长度参数，就能快速生成适配不同安装空间的导轨模型，不管是小型壁挂控制箱内的短段导轨，还是大型PLC柜内满布元件的长导轨，都能通过参数调整快速得到对应尺寸的模型，大幅减少重复建模的工作量。从实际安装边界来看，这款导轨的截面高度为7.5mm，安装时导轨背部紧贴柜内安装板，通过导轨上间隔排布的腰型孔进行螺丝固定，腰型孔的设计可以抵消安装板打孔时的位置误差，不需要在安装时反复对齐孔位，降低现场装配的对位难度。

　　导轨的卡接边做了圆弧过渡处理，在元件卡入时不会刮伤元件的塑料卡扣，也能避免安装人员在排布元件时被锐边划伤。在实际的设备选型应用中，这类可调长度导轨非常适合非标自动化设备的电气设计环节，因为非标项目的柜内空间往往根据设备整体布局调整，没有统一的标准长度，参数化的导轨模型可以直接适配不同项目的安装空间需求，设计人员完成柜内布局后，可以直接提取导轨的长度参数生成加工尺寸，不需要二次测量核对。导轨的冲孔间距遵循通用安装规范，不管是固定导轨的安装螺丝，还是后期在导轨上额外加装的固定夹、线槽等配件，都能找到对应的安装位置，不会出现孔位错位无法固定的问题。从结构强度角度看，导轨的截面弯折角度经过优化，在承载满排的重型电气元件时，不会出现中部弯折变形的问题，即使是长度超过一米的长导轨，在合理布置安装固定点的前提下，也能保持足够的结构刚度，避免元件安装后出现倾斜、卡扣脱开的隐患。在三维建模的实际使用场景中，这款导轨的模型细节还原度足够支撑整机的BOM生成与装配干涉检查，导轨的所有安装孔位、截面尺寸都和实际量产产品一致，在进行柜内装配仿真时，可以准确检查导轨与周边线槽、线缆、元件的间隙，避免实际装配时出现元件卡滞、线缆弯折半径不足的问题。

　　很多刚接触电气柜三维设计的工程师，往往会忽略导轨的安装预留空间，比如导轨两端需要预留的元件拆装间隙、导轨与柜壁的安全距离，这款参数化模型在调整长度时，可以同步保留两端的安装余量参考，帮助设计人员快速核对安装边界，减少设计失误。在实际的车间装配环节，标准化的DIN导轨可以让装配工人按照统一的流程进行元件排布，不需要针对不同项目重新学习安装方式，元件卡扣到位后会有清晰的卡位反馈，不需要额外螺丝固定就能保证元件的安装牢固度，后期维护时只需要用螺丝刀撬动元件的卡扣锁扣，就能快速拆下元件，不需要拆卸整根导轨，大幅降低后期运维的时间成本。对于做电气柜数字化交付的项目来说，准确的导轨模型也是数字孪生模型的基础组成部分，后期运维人员可以通过数字模型快速定位每一段导轨的安装位置、承载的元件类型，提升运维排查的效率。
