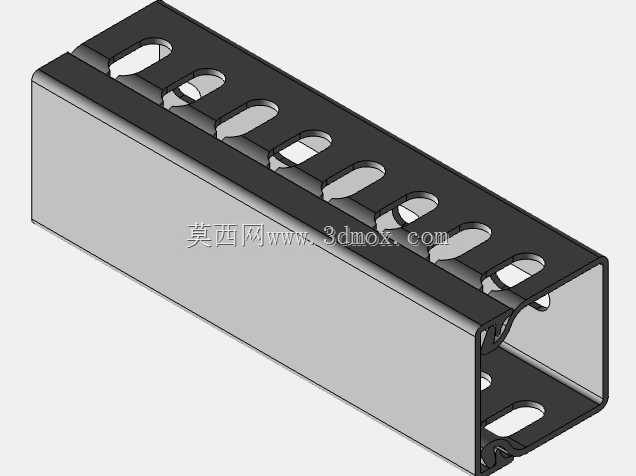

长度可调式30×30规格开口型电缆布线槽

　　在低压电气柜布线、自动化设备内部走线、小型控制柜线缆整理这类场景里，线缆的有序排布与防护一直是结构设计阶段需要重点考量的环节，这款30×30规格的开口型电缆管道，正是针对这类小空间密集布线需求开发的布线构件。日常做设备结构设计时，经常会遇到柜内预留走线空间宽度有限、线缆数量多且需要后期维护增减的情况，传统封闭穿线管穿线难度大，后期换线需要重新穿引，而开口式的线槽设计刚好解决了这个痛点，侧面均匀排布的腰型出线孔，能让不同位置引出的控制线、信号线就近穿出，不用在线槽内预留过长的冗余线缆，也能避免线缆交叉缠绕导致的信号干扰问题。

　　这款线槽的主体采用槽体与盖板卡合的结构，槽体侧边的开口经过圆角钝化处理，不会划伤线缆外绝缘层，底部预留的安装孔位可以配合自攻螺丝或者扎带，直接固定在安装板、铝型材框架或者设备内壁上，30mm的宽度与30mm的高度尺寸，刚好适配单排布置多根1.5平方到4平方的控制线缆，或者小规格的通讯线缆，不会因为槽体过宽占用过多柜内安装空间，也不会因为槽体过窄导致线缆挤压堆叠，影响散热效果。设计阶段做结构建模时，特意将线槽的长度设置为可调式结构，工程师可以根据实际布线的路径长度，对槽体进行裁切拼接，不需要单独定制特定长度的线槽，大幅减少了非标设计时的零件种类，也能降低现场安装的物料准备难度。

　　从实际使用的角度看，这类线槽的侧边出线孔间距经过优化，每一个出线孔对应一个接线端子排的位号区间，布线时可以将对应回路的线缆从就近的孔位引出，整理完的线缆走线横平竖直，既方便后期运维时排查线路故障，也能避免线缆靠近发热元件时被高温烤蚀，槽体的侧壁厚度做了加强处理，即使在长距离无支撑的安装场景下，也不会因为线缆自重出现槽体变形下垂的问题。很多新手工程师在做柜内布线设计时，容易忽略线槽的安装边界预留，这款线槽的盖板与槽体卡合后，侧边突出的卡边尺寸仅为1.2mm，安装时只需要在槽体两侧预留2mm的操作空间，就能顺利完成盖板的拆装，不会因为空间预留不足导致后期无法开盖维护。

　　在设备出厂前的布线工序里，这类开口线槽的使用能大幅提升布线效率，施工人员不需要提前将所有线缆穿入管内，只需要先将槽体固定到位，再把整理好的线缆放入槽内，扣上盖板之后，根据每个接线点的位置将对应线缆从侧边孔位拉出即可，相比传统的缠绕管、扎带固定方式，这种线槽的防护等级更高，能有效阻挡设备运行时产生的金属碎屑、灰尘落入线缆间隙，降低线缆绝缘层被磨损短路的风险。做三维建模时，槽体的折弯圆角、卡合结构的配合公差都做了还原，能直接用于设备的布线装配仿真，验证线缆的弯曲半径是否符合规范，避免实际安装时出现线缆折弯过度导致线芯断裂的问题，也能提前确认线槽与柜内其他元器件的安装间隙，避免出现装配干涉。
