在低压配电、工业自动化控制柜的内部装配场景里,导轨是承载各类电气元件的基础安装载体,绝大多数断路器、继电器、端子排、小型PLC模块等元件,都采用标准卡装结构固定在导轨上,无需针对每个元件单独打孔固定,能大幅提升柜内装配效率,也方便后期运维时的元件更换与线路调整。本次设计的导轨采用DIN标准规定的35mm宽度、7mm高度的截面规格,覆盖150mm到1000mm的多档长度选项,可适配不同尺寸的电气柜安装空间,不管是小型壁挂式控制箱的局部元件排布,还是大型PLC柜的整排元件安装,都能选到匹配的长度规格,减少现场裁切的工作量。
从结构设计逻辑来看,这款导轨采用冷弯成型的截面结构,两侧的翻边尺寸严格匹配标准电气元件的卡装卡扣尺寸,卡扣卡入后能保证元件安装后的侧向间隙在合理范围,不会出现卡装过紧导致元件拆装困难,也不会因为间隙过大出现元件晃动、移位的问题。导轨的安装基准面做了平面度控制,贴柜安装时能保证和安装梁完全贴合,避免因为导轨变形导致元件安装后出现倾斜,影响相邻元件的排布间隙,甚至导致接线端子受力不均。导轨两端预留了标准的安装固定孔位,孔位间距符合通用电气柜的安装梁开孔规范,安装时直接用M4或者M5的螺丝就能将导轨固定在柜内的安装梁上,不需要额外现场配钻,能有效提升现场装配的效率。
在实际选型使用时,需要注意导轨的安装边界:单根导轨上承载的元件总重量不宜超过导轨的承重阈值,大重量元件比如大容量断路器、大功率开关电源等,需要在元件背部额外增加支撑固定件,避免长期使用后导轨出现变形下弯,导致元件卡接失效。导轨的截面厚度经过选型验证,能满足常规柜内元件的承重需求,在正常使用环境下不会出现锈蚀、变形的问题,适配工业现场的常规使用工况。设计过程中,对导轨的卡接边做了圆角处理,避免安装元件时锋利的边缘割破接线绝缘层,也能防止装配人员在安装过程中被划伤。不同长度的导轨可以根据柜内的安装空间灵活拼接,拼接处的端面做了平整处理,拼接后导轨的卡接边能保持齐平,元件可以顺畅地在拼接段之间滑动调整位置,不会出现卡顿。

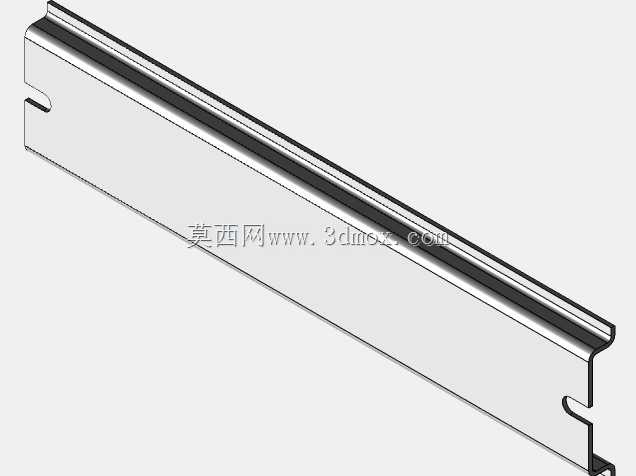

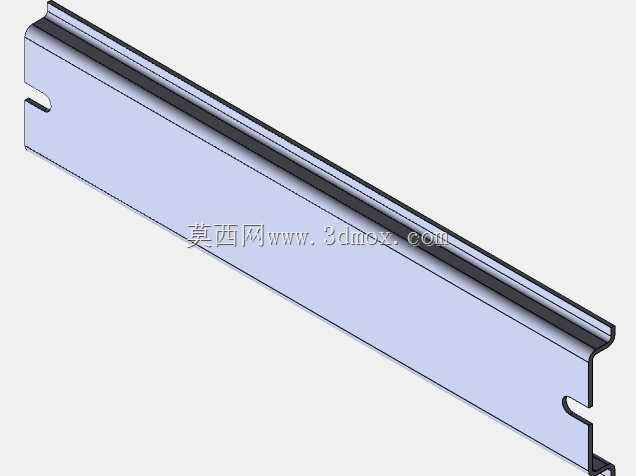

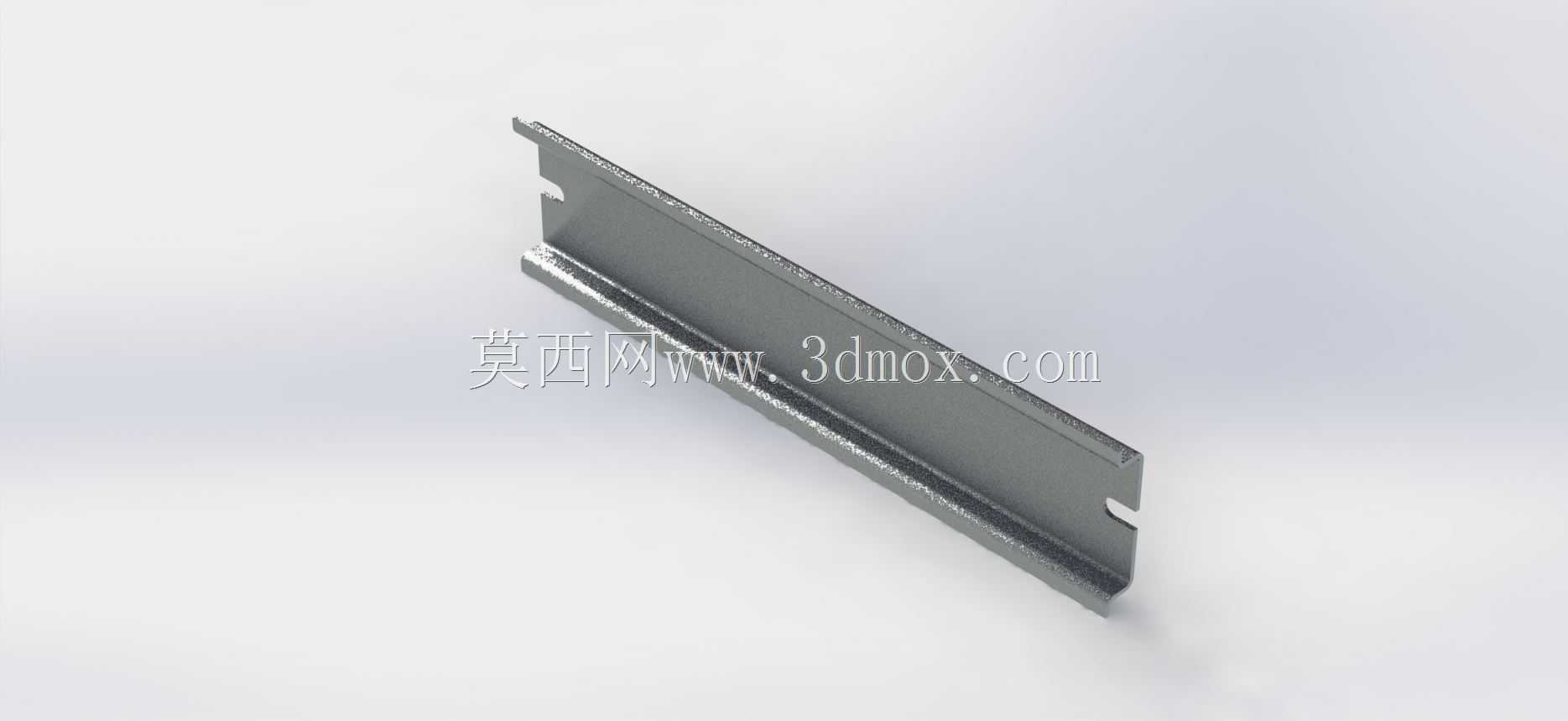

在三维建模过程中,严格还原了导轨的冷弯截面特征,包括卡接边的弧度、安装面的厚度、固定孔的位置与尺寸,模型可直接用于电气柜的三维布局设计,设计师在做柜内排布时,可以直接调用该模型,模拟元件卡装后的实际占用空间,校验相邻元件之间的安全间隙、接线空间是否充足,避免实际装配时出现元件干涉、接线空间不足的问题。导轨的材质默认采用常规的镀锌钢板材质,表面镀锌层能满足常规工业环境的防锈需求,如果是在腐蚀环境下使用,也可以更换为不锈钢材质的同规格导轨,安装尺寸完全兼容,不需要调整柜内的安装孔位。在做柜内布局设计时,需要预留导轨两端的安装操作空间,保证固定螺丝的安装工具能有足够的操作空间,避免因为空间不足导致螺丝无法拧紧。同时导轨安装时要保证水平度,避免元件卡装后因为倾斜出现受力不均,长期使用后出现滑落的问题。对于振动较大的设备配套控制柜,可以在导轨与安装梁之间增加减震垫片,同时在元件卡装后加装端部固定件,防止设备运行过程中的振动导致元件沿导轨滑动移位。这款导轨的尺寸完全符合现行的电气安装导轨标准,和市面上所有主流品牌的卡装式电气元件都能兼容,不存在尺寸不匹配的问题,不管是做新柜设计还是老柜改造,都可以直接选用该规格的导轨,不需要额外调整元件的安装方式。
- 全部评论(0)
- 模板大小: 2.11 MB
- 售价:5金币
- 下载次数: 314
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 导轨
