DB15公头VGA垂直焊板连接器结构

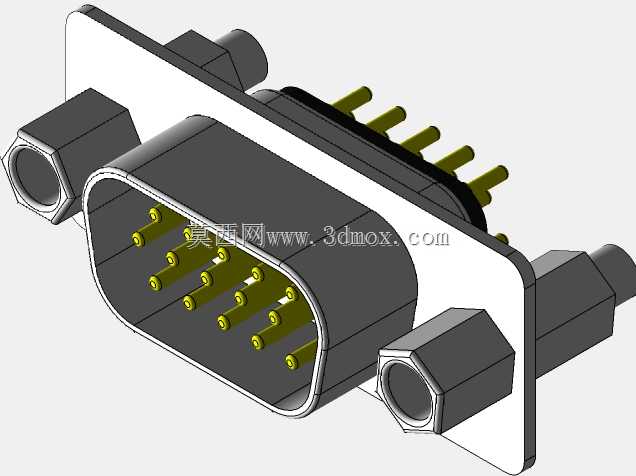

　　在工业控制板卡、老式显示设备接口、串口通讯扩展模块的PCB设计环节，板载直焊式D-sub连接器是极为常见的互联部件，这款15针公头垂直焊料结构，正是针对板端垂直安装场景开发的互联元件。不同于线端压接式的D-sub接头，该款连接器采用插针直插PCB焊盘的设计，插针长度经过精准核算，穿过PCB后预留的焊锡浸润长度恰好满足波峰焊或手工焊的工艺要求，既不会因为插针过长导致焊盘连锡，也不会因为插针过短造成焊接强度不足、接触电阻超标的问题。从结构设计来看，连接器主体采用D型防呆壳体，公头插针按照标准三排布局排列，相邻插针的中心距严格遵循D-sub接口的通用规范，能与对应的母头接口实现无偏差插拔，避免插针弯折、对位不准的装配问题。

　　两侧的六角螺母固定柱是该类板载连接器的核心安装定位结构，固定柱与金属安装法兰为一体化结构，法兰盘的平面度控制在合理公差范围内，焊接后法兰面与PCB板面保持平行，当外接插头插入时，锁紧螺丝可以直接拧入两侧的六角螺母内，将外接插头的锁紧力传递到PCB板上，避免插拔过程中作用力直接作用在焊盘上导致焊盘脱落、插针松动。在实际应用场景中，这类垂直焊板的DB15公头常被用在嵌入式工控机的后置IO面板、老式CRT显示器的驱动板VGA输出端、工业运动控制卡的信号输出接口位置，垂直安装的结构可以让接口方向与PCB板面保持垂直，外接线缆直接从板卡垂直方向引出，不会占用板卡侧面的装配空间，尤其适合机箱内部空间紧凑、IO接口需要从设备后面板垂直引出的设备布局。设计这类连接器三维模型时，首先要确认插针的伸出长度与PCB板厚的匹配关系，通常针对1.6mm标准厚度的PCB，插针伸出板面的长度控制在2.3-2.8mm区间，既能保证焊锡能够充分包裹插针端部，形成可靠的焊点，也不会让插针突出过长干扰PCB背面的元件布局。金属安装法兰的外形尺寸需要与设备面板的开孔尺寸匹配，法兰两侧的固定柱中心距严格按照DB15接口的标准安装距设定，保证面板开孔后连接器可以顺利嵌入，固定螺母的位置与面板安装孔完全对位。插针的直径公差需要控制在合理范围，既要保证插针能够顺利插入PCB的对应安装孔，也要避免插针与孔壁间隙过大导致焊接时插针倾斜，影响后续的插头对接。

　　壳体部分的绝缘基座采用耐高温工程塑料材质建模时，需要预留插针与基座之间的固定倒刺结构，保证插针压入基座后不会出现轴向窜动，在反复插拔过程中插针不会被推出基座，造成内部连接失效。两侧的六角螺母嵌件在建模时需要明确嵌件与塑料基座的包胶位置，保证嵌件在注塑过程中能够被塑料充分包裹固定，承受锁紧螺丝的扭矩时不会出现转动、脱出的问题。在安装边界的考量上，该连接器焊接到PCB后，法兰盘下方与PCB板面之间不需要额外预留避让空间，插针区域对应的PCB背面需要避免布置过高的元件，防止插针焊接后与背面元件发生干涉；连接器正面的插拔方向上，需要预留至少30mm的操作空间，方便操作人员插拔外接插头、拧紧固定螺丝。

　　不同于弯针式的板载D-sub连接器，垂直焊板的结构信号传输路径更短，插针不需要弯折成型，高频信号传输时的信号完整性更好，适合VGA模拟视频信号、低速串口控制信号的稳定传输，在建模过程中需要严格保证每一根插针的位置度，所有插针的同轴度、位置偏差控制在0.1mm以内，避免生产出来的连接器出现插针对位偏差，无法与母头正常对接的问题。金属外壳部分的屏蔽结构设计上，安装法兰与金属外壳为导通结构，焊接到PCB后可以通过PCB上的接地焊盘实现屏蔽层接地，有效降低外界电磁干扰对接口传输信号的影响，这也是工业级板载连接器区别于民用简易连接器的核心设计点，建模时需要明确法兰与PCB接地区域的接触位置，保证接地路径的连续性。
