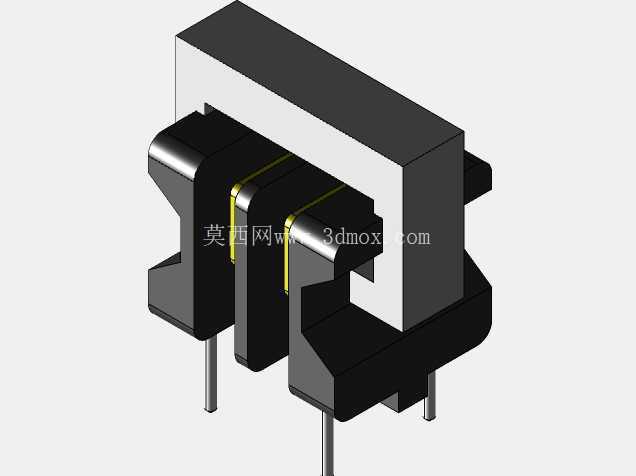

小型插装式1A铁氧体电感滤波器件

　　在小功率消费类电子、工控板卡辅助电源、低压直流供电回路的设计环节里，板载滤波电感的选型与结构适配，往往是决定供电回路纹波抑制效果、PCB空间利用率的关键细节，很多刚入行的结构工程师在做板级布局时，容易只关注电感的电气参数，忽略元件的实际外形边界、插装引脚的定位尺寸，导致打样后出现元件与周边结构件干涉、引脚过孔对位偏差、波峰焊后元件歪斜的问题，这个1A规格的插装电感模型，就是针对这类小功率供电场景的结构适配需求搭建的。

　　从实际应用场景来看，这类电感主要用在1A及以下电流等级的直流供电回路里，比如小型家电的控制板供电入口、工控传感器的前端滤波回路、消费电子的DC-DC输出端滤波，作用是滤除供电线路里的高频差模纹波，搭配后端的电解电容、陶瓷电容组成LC滤波网络，把开关电源或者线路耦合过来的高频杂波抑制到后端电路可接受的范围内，避免杂波干扰芯片的正常工作，比如单片机的AD采样精度受纹波影响出现跳变、通讯模块因为电源杂波出现丢包的问题，这类小电感的应用量极大，几乎每一块带低压直流供电的电路板上都能看到同类型元件。

　　从功能特性上来说，这款电感采用铁氧体磁芯作为导磁介质，相比空心电感，在同等电感量的前提下体积可以做的更小，直流电阻也能控制在更低的水平，减少供电回路的导通损耗，1A的额定电流可以覆盖绝大多数小功率控制回路的载流需求，不会因为长期过流出现磁饱和导致电感量骤降的问题。双绕组的线圈结构采用漆包线绕制，绕组之间的绝缘处理满足常规低压板卡的安规要求，插装式的引脚设计适配传统波峰焊工艺，相比贴片电感，在小批量生产、手工焊接的场景里操作便利性更高，也能承受更高的焊接温度冲击，不容易出现焊盘脱落的问题。

　　设计思路上，这款电感的结构完全围绕板级安装的空间优化展开，磁芯采用U型配对结构，绕组绕制在磁芯的中柱位置，外围的磁轭形成闭合磁路，减少漏磁对周边电路的干扰，要知道很多工程师在布局时忽略电感漏磁的问题，把电感放在靠近霍尔传感器、磁敏元件的位置，最后出现传感器采样偏差的问题，闭合磁路的结构可以把绝大部分磁力线约束在磁芯内部，大幅降低漏磁的影响。引脚采用直插式设计，引脚的直径、伸出长度都匹配常规PCB的孔径设计与波峰焊的吃锡要求，磁芯外部的绝缘包覆层既可以保护绕组不受外力损伤，也能避免焊接过程中焊锡飞溅到绕组上造成短路。

　　外形尺寸与安装边界方面，这款电感的本体占地面积仅为7mm×8mm，属于极小体积的板载元件，在布局时只需要在PCB上预留对应大小的投影区域，不需要额外预留过多的侧向空间，磁芯顶部到PCB板面的高度控制在常规板卡元件的高度范围内，不会和设备内部的结构支撑件、外壳内壁出现干涉。引脚的定位间距经过标准化设计，两个引脚的中心距匹配通用插装电感的孔位规范，在做PCB封装设计时可以直接对应标准封装尺寸，不需要单独定制封装。安装时只需要将引脚穿过PCB对应的过孔，在波峰焊或者手工焊接后，元件本体可以紧贴PCB板面固定，抗震性能满足常规民用、工控设备的使用要求，不会因为设备运输、运行过程中的振动出现引脚脱焊、元件松动的问题。

　　在做三维布局时，这个模型可以直接导入板卡的整体装配体里，用来校验元件和周边接插件、电容、散热片的间隙，提前发现布局上的干涉问题，避免等到打样后才发现元件装不下去的问题，尤其是在做紧凑型设备的结构设计时，每一个板载元件的实际尺寸都需要精准核对，哪怕是几毫米的尺寸偏差，都可能导致整个板卡无法顺利装入外壳，这类精准的元件模型可以大幅减少设计迭代的次数，缩短产品开发的周期。
