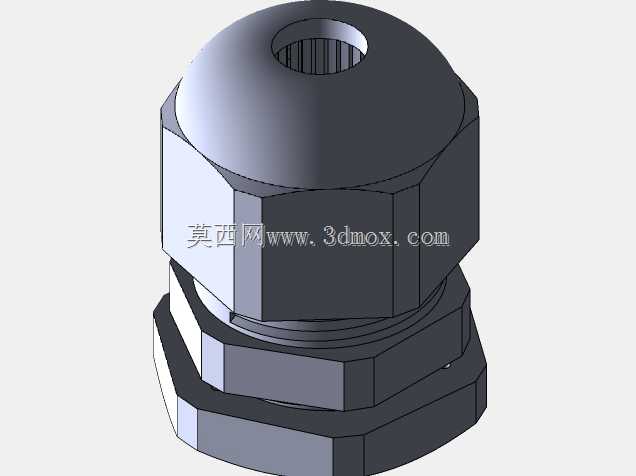

PG13.5规格电缆穿线密封锁紧接头

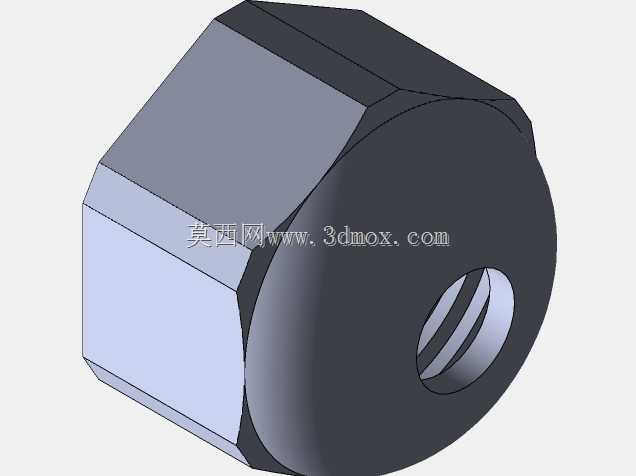

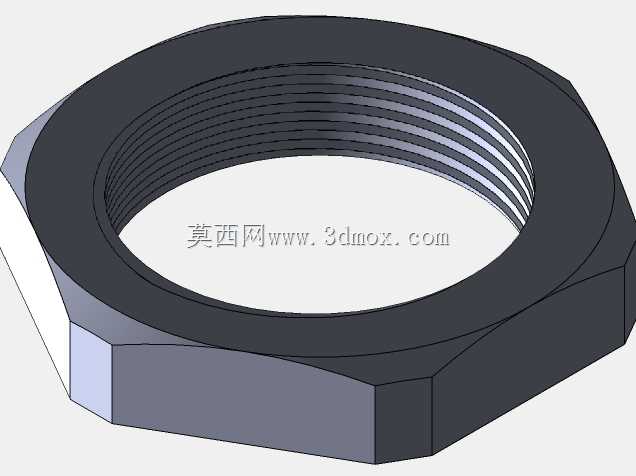

　　这款密封套的设计完全遵循PG德制螺纹标准的安装边界，外螺纹适配标准PG13.5柜体开孔，安装时不需要额外扩孔或者做适配衬套，直接穿过柜体开孔后用配套六角螺母锁紧即可，六角对边尺寸符合标准紧固件的扳手操作空间要求，现场安装时不管是用开口扳手还是套筒都能顺利操作，不会出现因为对边尺寸非标导致扳手卡不住的问题。从功能结构上看，这款密封套分为三个核心功能段：下端的外螺纹段用于穿过柜体安装孔实现与基体的连接，中间的六角凸台是安装时的受力位，上端的带滚花内螺纹段用于配合内部的密封橡胶圈与锁紧爪，当拧紧上端的锁紧螺母时，内部的弹性密封件会均匀抱紧穿过的电缆外护套，同时实现径向密封与轴向固定。在电气柜布线、户外电气设备安装、工业控制机箱装配等场景中，电缆进出柜体位置的密封与固定一直是结构设计中容易被忽略但直接影响设备防护等级的关键环节，这款PG13.5规格的电缆密封套正是针对这类场景设计的连接件。日常做设备结构设计时，很多新手工程师会随便选个尺寸差不多的电缆接头凑数，实际现场调试时要么出现电缆拉脱、要么密封不严进水进灰，甚至因为接头和开孔不匹配导致柜体IP防护等级失效，后期返工成本极高。

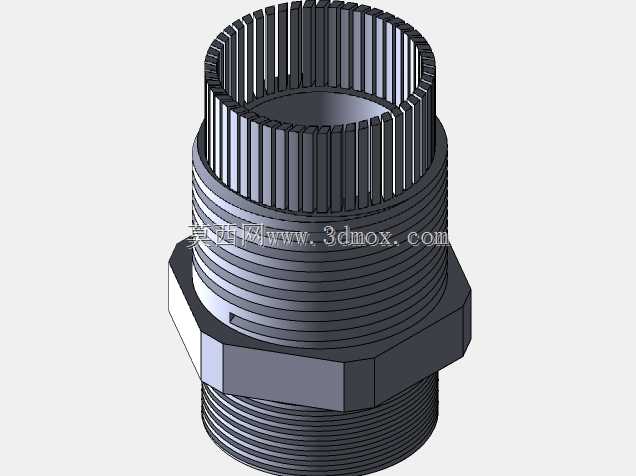

　　很多同类产品在设计时会忽略锁紧爪的结构，要么抱紧力不够电缆受拉时容易窜动，要么抱紧力太集中把电缆外护套割破，这款接头的上端内侧做了整圈均匀分布的纵向锁紧齿，拧紧时每个齿的受力均匀分散在电缆圆周上，既能提供足够的拉脱阻力，又不会因为局部应力过大损伤电缆外皮。密封结构采用的是锥面配合设计，当锁紧螺母向下旋合时，橡胶密封环受锥面挤压产生径向形变，完全填充电缆与接头内壁之间的间隙，常规工况下可以达到IP65级别的防护能力，完全满足户外设备、车间潮湿环境下的使用要求。

　　做三维建模时，这个零件的建模逻辑要先从安装基准入手，先确定中间六角凸台的基准面，向下绘制外螺纹段的大径小径与退刀槽，向上绘制主体段的外圆与内锥面，最后处理上端的滚花与锁紧齿结构，建模时要特别注意螺纹段的收尾长度、六角凸台的倒角尺寸，这些细节直接影响后续出工程图时的加工合理性，比如外螺纹靠近六角台的位置要留够退刀槽宽度，方便加工时退刀，六角的棱边要做小倒角去除锐边，避免安装时划伤操作人员。实际选型时要注意，这款PG13.5规格的密封套适配的电缆外径范围在6mm到12mm之间，选型时要确认所穿电缆的外径落在这个区间内，过粗的电缆会导致密封件无法完全抱紧，过细的电缆则会出现密封间隙，达不到防护效果。

　　安装时还要注意，柜体上的开孔要做去毛刺处理，避免开孔处的锐边割伤接头下端的密封圈，锁紧螺母时的扭矩要控制在合理范围，不要过度拧紧导致橡胶密封件被压溃失效，也不要拧太松导致密封不到位。在做设备布线结构设计时，要提前在柜体板上预留好接头的安装空间，不仅要考虑接头本身的外形尺寸，还要预留出扳手操作的空间，以及电缆弯曲的最小半径，避免出现接头装上之后扳手伸不进去没法锁紧，或者电缆弯曲半径不够导致芯线受力断裂的问题。这类密封接头除了用在电气柜上，在传感器接线、电机接线盒、户外照明设备的进线位置也有大量应用，不同场景下对密封材质的要求会有区别，比如有耐腐蚀要求的场景会选用尼龙或者不锈钢材质，有耐高温要求的场景会选用氟橡胶密封件，但基础的结构尺寸与安装逻辑是完全一致的，掌握这类标准件的结构特点与安装边界，能大幅提升结构设计的效率，减少现场安装时出现的适配问题。
