Type-C公头连接器注塑外壳结构设计

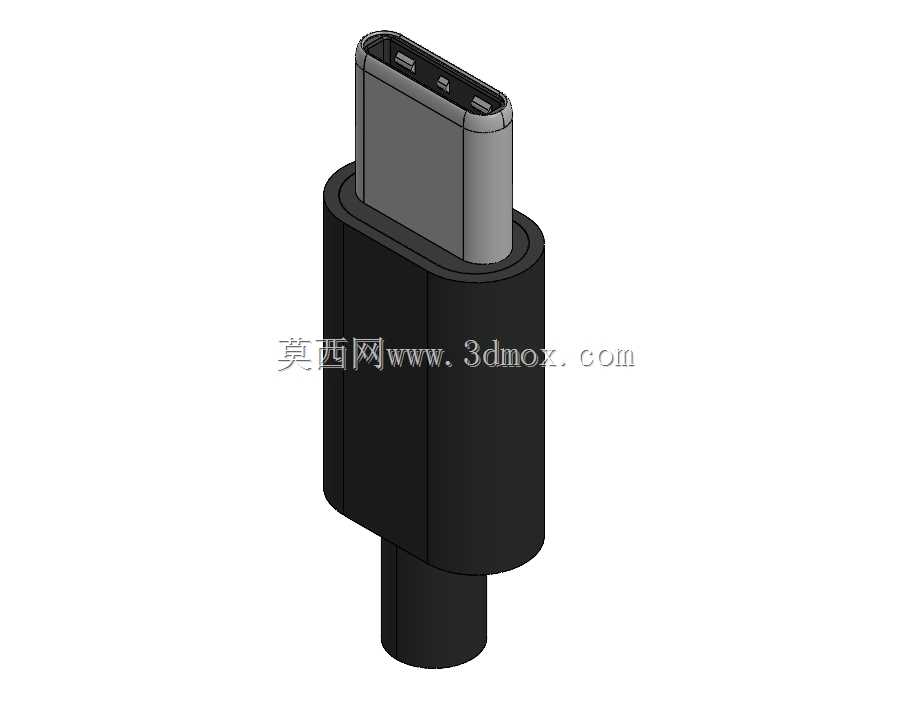

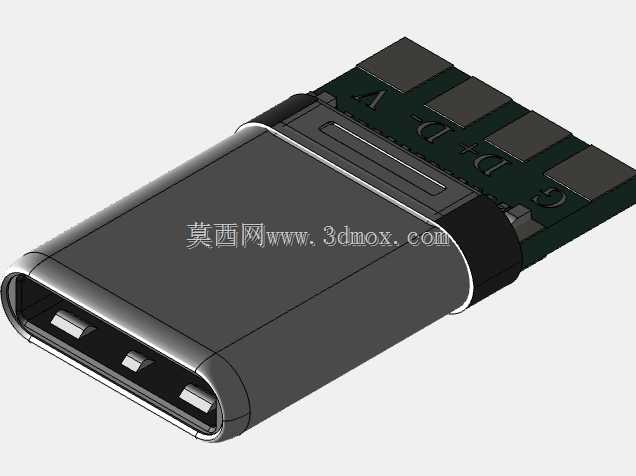

　　日常做消费电子接插件结构设计时，Type-C公头的外壳是最容易被忽略但直接影响成品可靠性的部件，这次的外壳结构完全围绕量产装配与实际使用场景做了细节优化。先从实际应用场景说起，这类外壳主要适配小功率消费类电子的有线连接场景，覆盖充电线、数据传输线、小型外设转接接头的公端防护，不管是随身便携的充电线材，还是桌面固定的转接设备公端，都需要外壳承担绝缘防护、结构限位、外力缓冲的核心作用，避免内部端子模组受外力偏移、线材弯折处出现芯线断裂的问题。

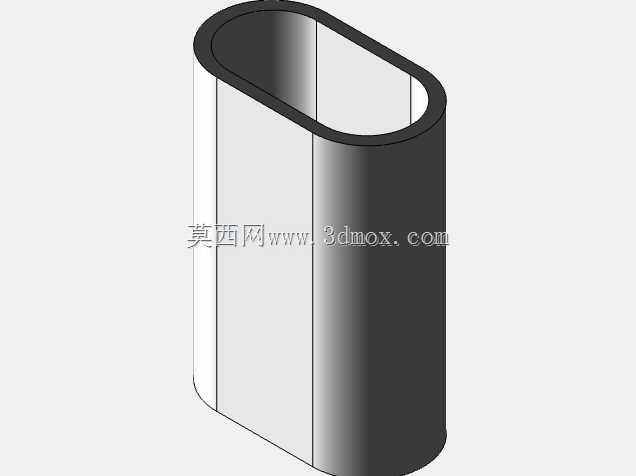

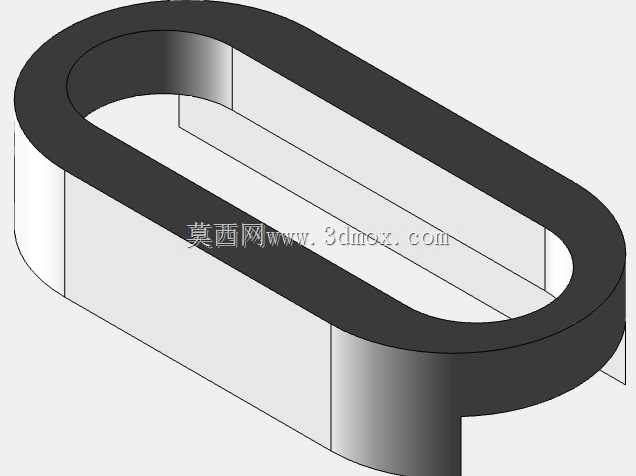

　　设计思路上没有做多余的异形结构，整体采用圆柱式主体加尾部出线锥段的经典构型，主体部分的内型腔完全匹配标准Type-C公头端子模组的安装尺寸，内壁预留了0.1mm的涂胶间隙，方便组装时打固定胶，让端子模组和外壳形成牢固的整体，不会出现公头插合时端子被顶退的问题。外壳前端做了0.2mm的止口台阶，刚好卡在端子金属外壳的定位槽位置，装配时不需要额外做治具定位，工人顺着止口推到位就能达到设计的安装深度，能有效提升产线组装的效率，减少因为装配不到位导致的插合干涉问题。

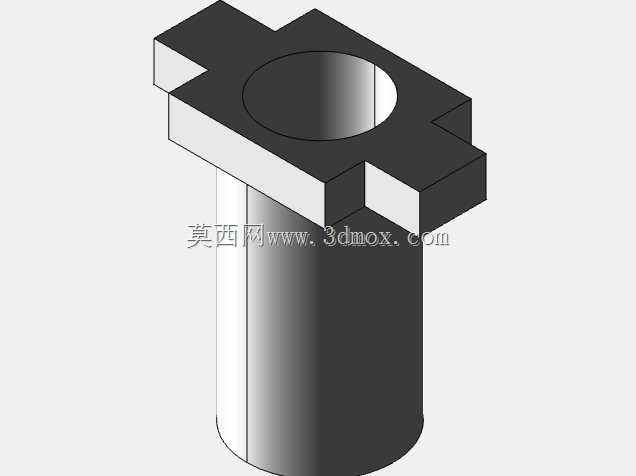

　　外形尺寸方面，主体圆柱直径控制在8.2mm，整体长度不含插合端为14.5mm，这个尺寸刚好兼容市面上绝大多数Type-C母座的沉板开孔深度，不会出现外壳顶到设备壳体导致公头插不到位的情况；尾部的出线锥段做了15度的过渡斜角，最小出线孔径3.2mm，适配常规24AWG到28AWG的多芯线材，锥段长度4mm，这个长度刚好能覆盖线材的网尾应力释放区间，日常使用时线材弯折的应力会分散在锥段的整个接触面上，不会集中在出线口的单点位置，能大幅提升线材的弯折寿命，避免出现出线位置外皮开裂、内部芯线折断的问题。

　　安装边界上，外壳的外表面做了细微的磨砂纹理处理，没有做突出的防滑筋，整体外轮廓最大直径不超过8.5mm，相邻两个Type-C接口并排布置时，中心距只要做到10mm就不会出现两个插头互相干涉的情况，适配多口充电器、扩展坞这类密集接口的设备使用场景。外壳的壁厚控制在均匀1.2mm，采用注塑工艺生产时不会出现缩痕、缺胶的问题，材料选用常规的阻燃ABS或者TPE包胶都能直接套用这个结构，不需要额外调整壁厚。插合端的端面做了0.1mm的倒角，公头插入母座时不会刮伤母座的接口内圈，长期插拔也不会出现母座接口边缘掉漆、刮花的问题。

　　实际使用中，这类外壳还要考虑插拔力的耐受度，内型腔的筋位设计刚好卡在端子金属壳的两侧凹槽里，能承受至少1000次插拔的外力冲击，不会出现外壳和端子模组松脱的情况。尾部的内孔做了一圈0.3mm的倒刺结构，线材穿入后打胶或者做内模成型时，倒刺能牢牢卡住线材的外被，拉力测试时能承受50N以上的轴向拉力，不会出现线材被直接拔出的问题。整个结构没有做倒扣、侧孔这类复杂结构，注塑生产时只需要最简单的两板模就能量产，模具成本低，成型周期短，适合大批量的消费电子配件生产场景，不管是做成品线材还是维修替换的公头配件，这个结构都能满足使用要求。
