静音式箱型工业发电机组三维结构设计

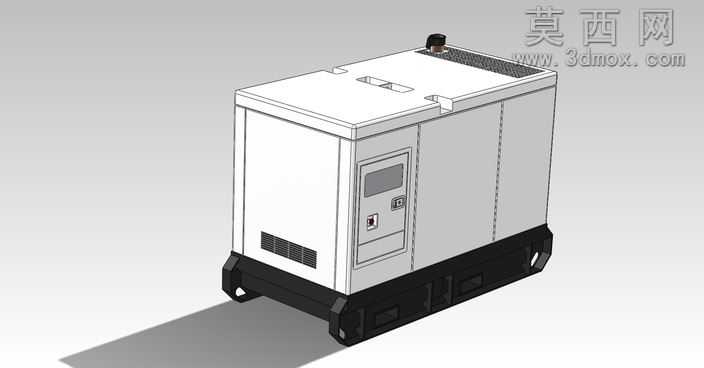

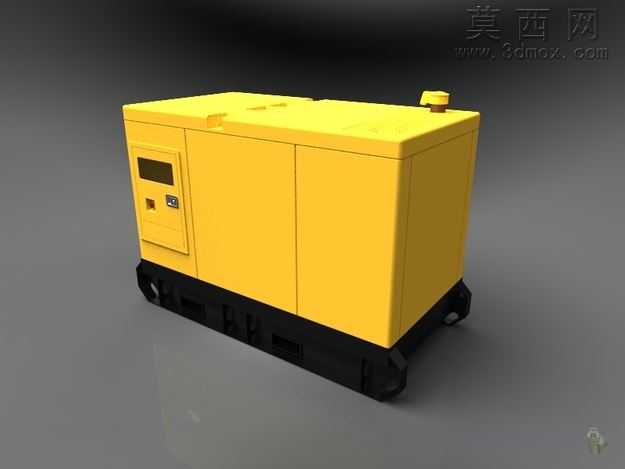

本作品为静音式箱型工业发电机组的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全尺寸1:1比例构建，首先从底部集成式承载底座开始建模，精准还原底座的叉车作业槽位、底部通风散热格栅、减震安装点位的结构细节，底座边缘的防撞包角采用圆角过渡特征建模，匹配实际钣金折弯加工的工艺特性，避免出现不符合生产实际的尖锐直角结构。中部机组外罩采用封闭式静音箱体结构建模，外罩板材按照钣金件的实际厚度设置壳体参数，表面预留的控制面板安装位精准还原了数显屏、控制开关、状态指示灯、门锁的布局结构，侧面开设的通风消声栅格采用阵列特征完成建模，栅格的倾斜角度经过结构优化，兼顾通风散热需求与降噪隔音效果，箱体顶部的吊装凹槽、排气口安装位也按照实际安装需求完成细节刻画，顶部排气口处的消声组件也做了简化但结构准确的建模还原。渲染阶段采用工业产品写实渲染方案，箱体主体赋予哑光白磨砂金属材质，还原实际静音机组的喷塑外壳质感，底部底座赋予深黑色耐磨金属材质，表面添加细微的颗粒质感模拟防滑耐磨涂层效果，控制面板区域的显示屏赋予半透明玻璃材质，开关按键赋予哑光塑料材质，金属门锁赋予拉丝不锈钢材质，不同材质的粗糙度、反光度参数经过反复调试，让整体渲染效果贴近真实工业设备的视觉表现。结构设计上采用模块化分层设计思路，将整个机组划分为底部承载模块、中部静音防护模块、顶部功能模块三个独立建模单元，各模块之间的装配连接点位完全匹配实际产品的装配逻辑，既方便后续对内部动力组件进行单独拆解编辑，也能完整呈现整机的外观结构与外部安装接口，可用于产品外观展示、安装施工模拟、产品宣传演示等多个场景，建模过程中所有结构特征都参考实际同类型机组的行业通用设计规范，确保模型的结构合理性与尺寸准确性，不存在违背工业设计常识的结构错误。
