直升机后轮一体化轮毂轮组3D打印设计

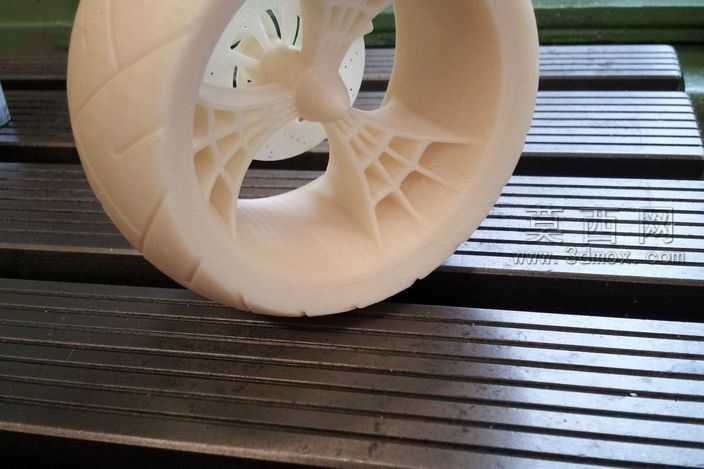

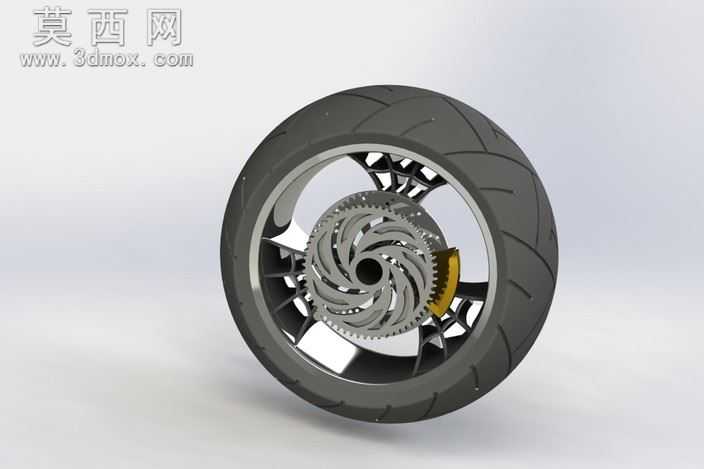

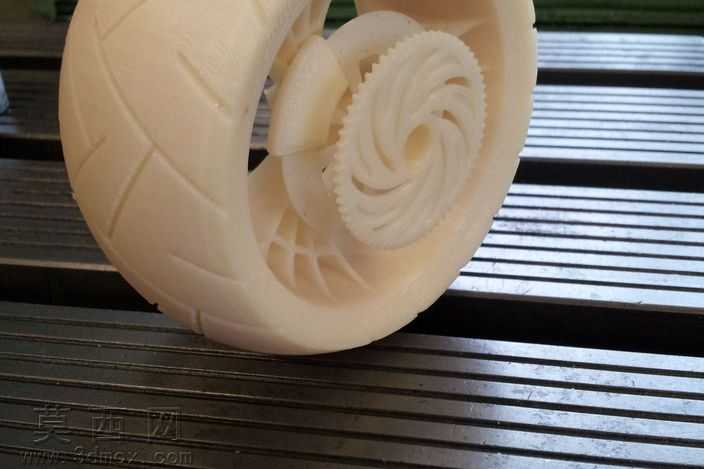

本作品为适配3D打印工艺设计的直升机后轮一体化轮组结构，建模阶段采用参数化三维建模逻辑完成全零件的特征构建，首先以轮胎外廓曲面为基准，完成带排水导向胎纹的橡胶轮胎实体建模，胎纹采用变曲率流线型沟槽设计，兼顾仿真视觉效果与3D打印过程中的最小壁厚要求，避免打印过程中出现薄壁坍塌问题。轮毂主体采用一体化辐条与传动齿轮集成设计，摒弃传统轮组轮毂与传动齿轮分体装配的结构逻辑，将行星减速齿轮组的外齿圈直接与轮毂辐条做融合建模，辐条采用仿生旋流造型，既保证轮组径向受力的结构强度，又通过镂空结构减少打印耗材用量，同时降低轮组整体转动惯量。中心传动齿组采用渐开线齿形参数化生成，每一个齿廓都做了0.2mm的打印公差补偿，确保3D打印完成后齿面啮合间隙处于合理区间，无需二次打磨即可实现顺畅传动。刹车卡钳模块做了嵌入式安装位设计，卡钳与轮毂的配合间隙预留0.3mm的打印收缩余量，摩擦片位置采用差异化材质分区设置，渲染阶段为轮胎赋予哑光炭黑橡胶材质，表面添加细微颗粒质感模拟真实轮胎的磨砂触感，轮毂金属部分采用高抛光镀铬材质，通过环境HDR贴图反射强化金属冷冽质感，中心齿轮组做了拉丝金属与亮面金属的材质区分，刹车摩擦片采用耐高温半金属哑光材质，刹车卡钳的装饰部分做了亮黄色烤漆材质提亮整体视觉层次。渲染阶段采用三点布光逻辑，主光从侧上方45度投射打出轮组整体轮廓，辅光补全暗部细节避免齿缝位置死黑，轮廓光勾勒轮胎边缘强化立体感，地面添加微弱反射效果突出轮组的精致感。设计全程围绕FDM与光固化3D打印的工艺约束做优化，所有悬空结构都添加了自支撑角度设计，无需额外添加打印支撑即可完成成型，所有装配位置都做了公差适配，打印完成后仅需简单去除支撑毛刺即可完成组装，可直接用于直升机原理演示模型的后轮功能模块，也可作为创意3D打印摆件的结构参考。
