工业用精密槽式连接构件三维设计

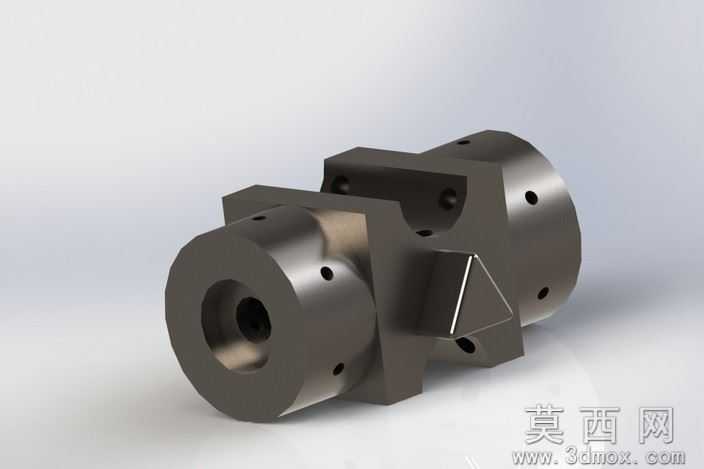

本作品为工业场景使用的槽式连接构件三维模型，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以旋转凸台特征生成两端的圆柱主体结构，精准控制内孔的同轴度公差与外圆的尺寸精度，确保两端轴段可与配套对接部件实现无间隙配合。随后通过拉伸凸台与切除特征构建中部的连接基座，在基座上设计多组定位安装孔，孔位采用线性与圆周阵列方式排布，严格匹配工业安装的孔距标准，同时在基座侧面设计三角状加强筋结构，通过筋特征提升构件整体的抗扭与抗弯性能，避免连接部位在负载下出现形变。建模过程中对所有棱边添加了符合工业制造要求的倒角与圆角特征，既消除加工过程中的应力集中隐患，也还原了真实机加工零件的工艺细节。材质渲染阶段选用金属合金钢材质，调整材质的粗糙度参数模拟发黑处理的金属表面质感，添加细微的表面纹理还原机加工后的刀纹效果，在场景中布置三点式布光，主光源从侧上方投射突出零件的结构轮廓，辅光源弱化阴影区域的死黑问题，环境光补充整体亮度，最终渲染出的效果图清晰展现零件的结构层次与金属质感。结构设计上，该构件采用对称式布局，两端圆柱段的内孔用于穿接轴类部件，中部的槽型结构可与配套的卡合部件实现快速定位对接，多组径向安装孔可通过紧固件完成锁紧固定，整体结构紧凑，在保证连接强度的前提下尽可能缩减了构件的整体体积，适配狭小安装空间的使用需求。设计思路围绕工业连接场景的高可靠性要求展开，在建模阶段就同步考虑了零件的加工工艺性，所有特征均符合常规数控铣削与车削的加工要求，无倒扣、薄壁等难以加工的结构，确保设计完成后可直接导出工程图投入生产制造，同时参数化的建模方式支持后续根据不同的安装尺寸需求快速调整孔径、孔位、整体长度等参数，提升模型的复用性。
