刘易斯枪散热器与喉舌结构三维建模设计

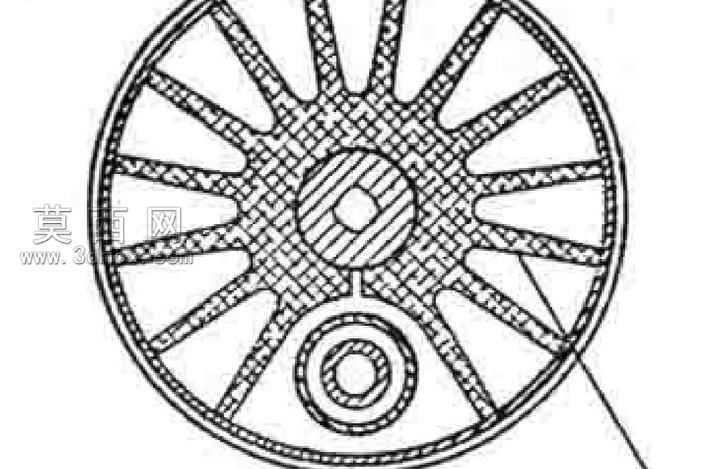

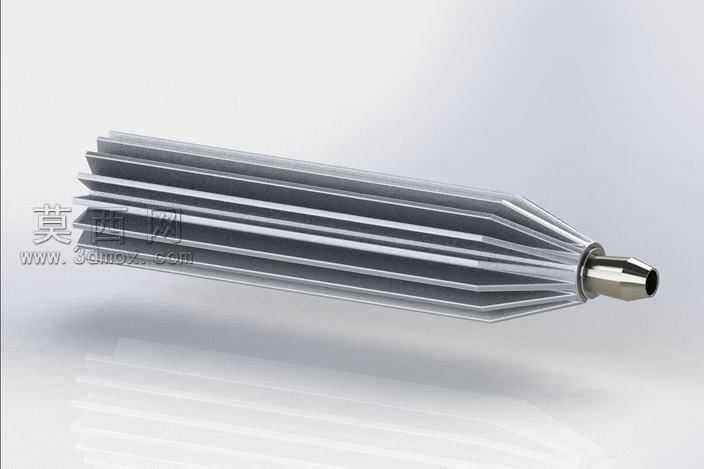

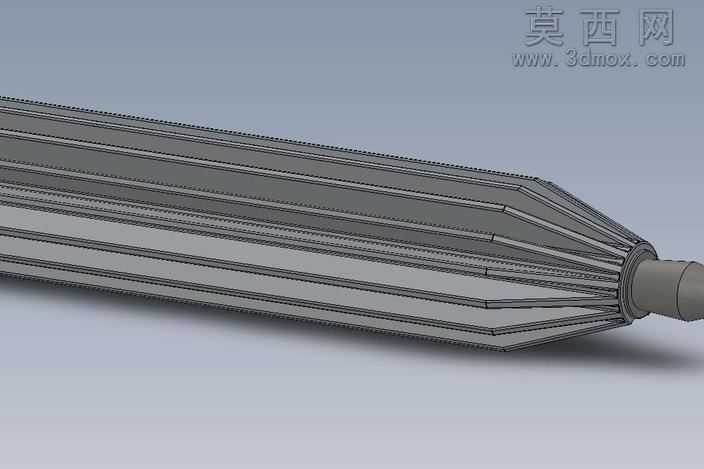

本模型采用SolidWorks软件完成全参数化三维建模，整体建模过程遵循枪械散热部件的真实结构比例，首先通过草图绘制勾勒出散热主体的纵向轮廓，以旋转凸台命令生成核心基体，再通过线性阵列配合路径引导完成多层环形散热鳍片的构建，每一片鳍片的厚度、间距都参考刘易斯机枪的真实散热结构参数设置，保证鳍片间的空气流通间隙符合自然对流散热的设计逻辑。喉舌部分采用单独的零件建模流程，先绘制接口端的六角紧固结构草图，通过拉伸切除生成螺纹适配的内孔结构，再对出气端做锥面收窄处理，最后通过同轴心配合将喉舌与散热主体完成装配，装配过程中添加了干涉检查，确保两个零件的连接面完全贴合无错位。材质渲染阶段，为散热鳍片主体赋予了磨砂铝合金材质，调整材质的反射率与粗糙度参数，还原金属铝件经切削加工后的哑光金属质感，鳍片边缘做轻微的倒角高光处理，模拟加工后的棱边反光效果；喉舌部分赋予了抛光不锈钢材质，提升金属亮面与主体磨砂面的材质对比，突出连接部件的结构细节。整体结构设计上，散热主体采用多鳍片纵向排布的形式，增大与空气的接触换热面积，鳍片从靠近喉舌端到尾部做渐进式的收窄造型，既还原了刘易斯枪散热器的经典外观，也符合空气沿鳍片间隙流动时的导流逻辑，减少风阻提升散热效率；喉舌与主体的连接端设计了定位轴肩，保证装配时的同轴度，避免安装后出现偏心问题。建模过程中对所有尖锐棱边都添加了符合机械加工规范的圆角工艺特征，还原真实零件的加工细节，没有出现无厚度的几何面、重合错位的建模错误，所有特征都保留了完整的建模参数，可直接用于后续的工程图导出、结构仿真或者3D打印加工使用，整体模型结构完整，细节还原度高，清晰展现了刘易斯枪散热器与喉舌的装配关系与结构特点。
