4mm面板安装式香蕉插孔母座接线端子

　　在电子测试设备、教学实验台、电源配电模块、工业控制机柜这类需要频繁进行临时电气连接的场景里，面板安装型香蕉插孔母座是最常用的接插部件之一，这类部件承担着测试信号、低压动力回路的快速接驳功能，相比螺丝压接、焊接类的固定接线方式，香蕉接插件的插拔效率更高，接触可靠性经过多年行业验证，能够满足大电流短时通过、反复插拔不松脱的使用要求。

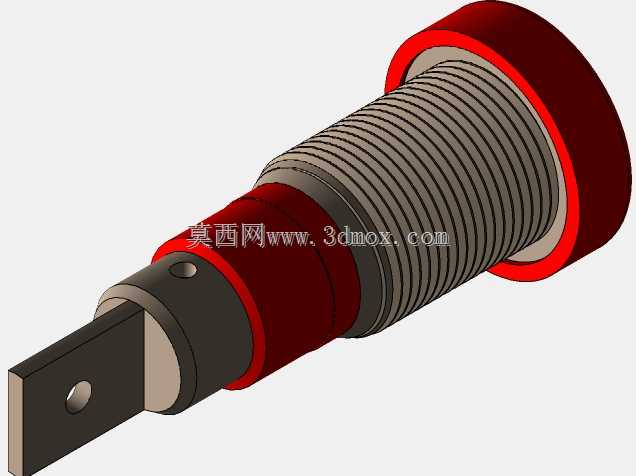

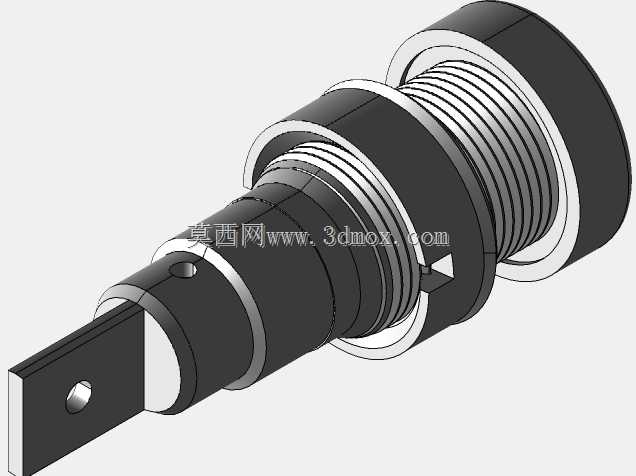

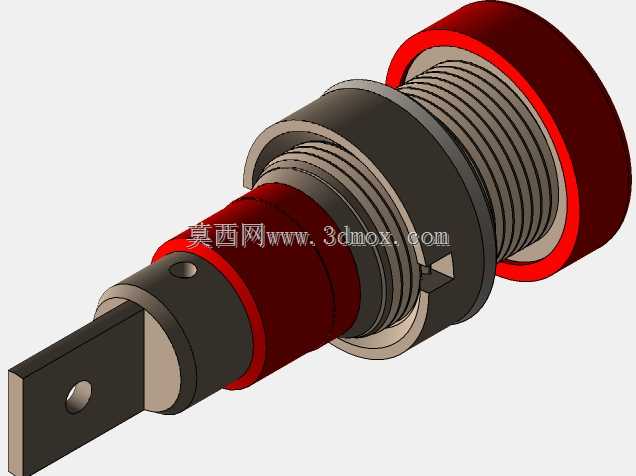

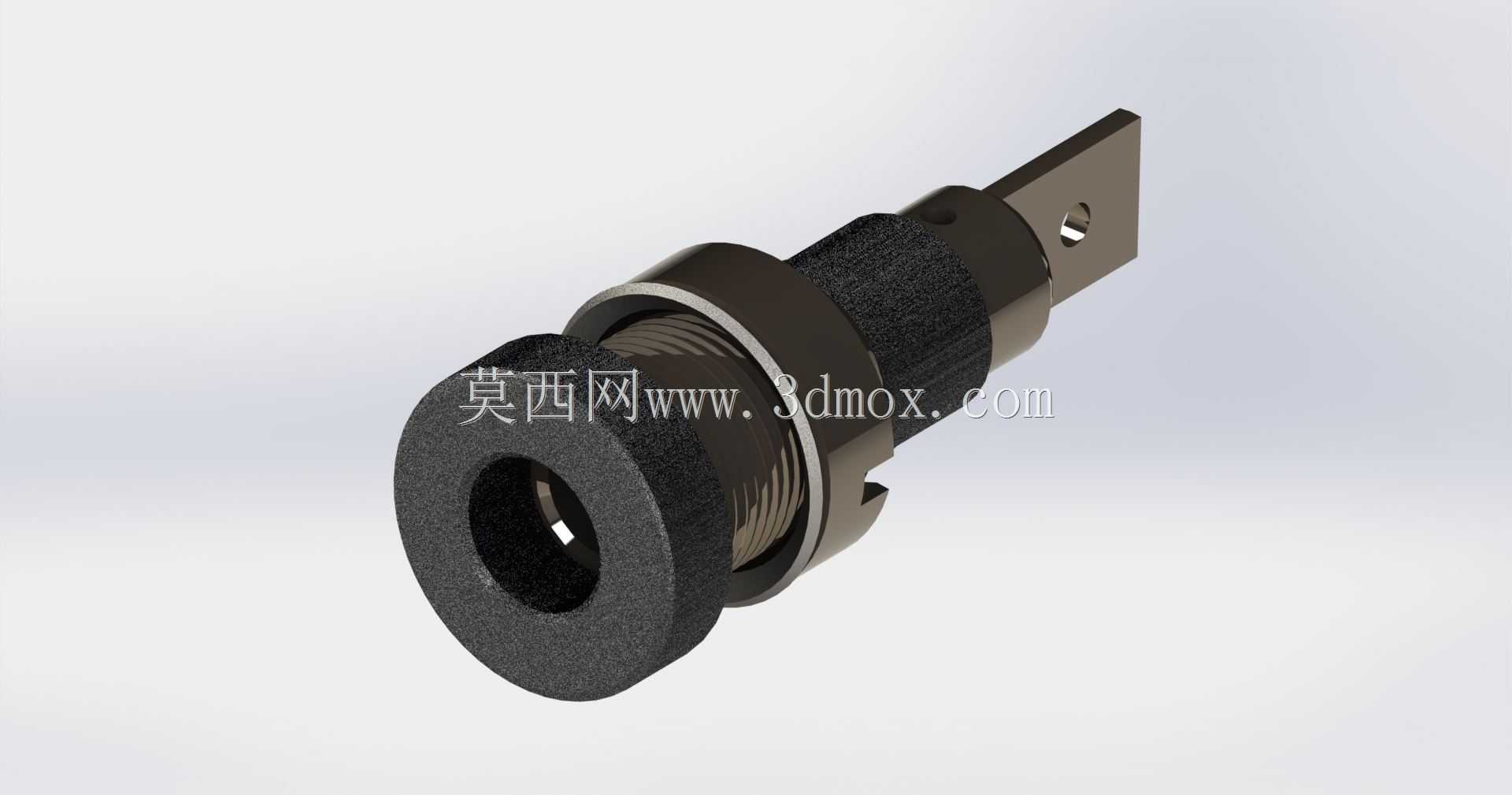

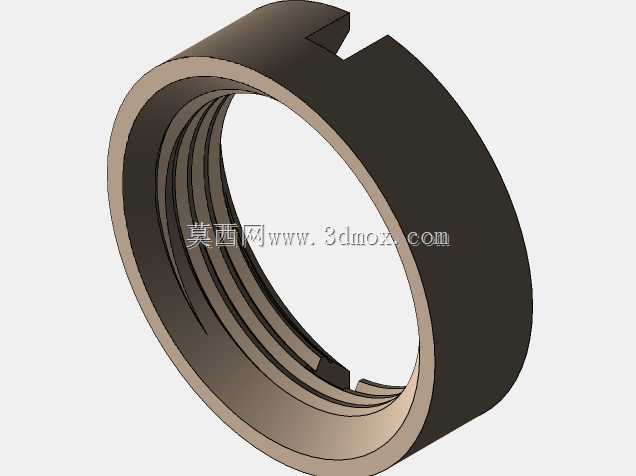

　　这款适配4mm香蕉插头的母座接线柱，采用面板嵌入式安装结构，安装端自带外螺纹与锁紧螺母，可适配不同厚度的设备面板，安装时仅需在面板上开出对应直径的圆孔，将母座从面板正面插入，背面旋上锁紧螺母即可完成固定，不需要额外设计复杂的安装卡扣或者定位结构，对面板加工精度的容忍度较高，适合批量设备的装配作业。母座前端的插孔采用弹性收口结构，内部设置有对称的接触弹片，当标准4mm香蕉插头插入时，弹片会均匀抱紧插头的金属柱体，保证接触电阻稳定在较低水平，避免大电流通过时出现局部发热、接触不良的问题，插孔入口处做了倒角导向设计，即使在视线不佳的机柜背面或者昏暗的实验环境下，也能快速对准插头完成插拔，不需要刻意调整角度。

　　母座尾部采用扁状接线片结构，区别于常见的螺丝压接孔或者焊杯结构，这种扁插片可以直接配套标准的冷压端子插接，也可以通过螺丝将导线线鼻直接压接在插片上，既适合工厂批量生产时的压接工艺，也适合现场改装、实验调试时的快速接线，接线部位的导电件与前端插孔为一体式金属结构，没有拼接缝隙，降低了连接部位的接触电阻，能够承受持续的额定电流通过，不会因为长期通电出现连接处氧化、发热的问题。

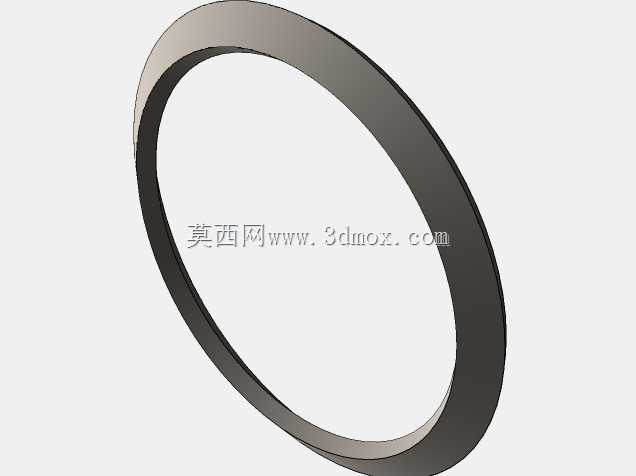

　　从结构设计细节来看，母座的绝缘部分采用台阶式结构，正面的绝缘法兰直径大于安装孔直径，安装后法兰面紧贴面板外侧，既可以起到定位作用，也能在插孔与金属面板之间形成足够的爬电距离，避免高压测试场景下出现沿面放电的风险；中部的螺纹段除了配合锁紧螺母固定之外，还可以根据使用需求加装接地垫片或者防松弹垫，在振动较大的工业设备场景下使用时，能够避免螺母因为长期振动出现松脱，导致母座移位或者接触不良。绝缘外壳的表面做了防滑滚花处理，在需要徒手拧紧锁紧螺母、或者调整母座安装角度时，不需要借助额外工具就能获得足够的摩擦力，提升装配和维护的便利性。

　　在实际选型应用中，这类母座通常会根据回路的电压、电流等级选择不同的绝缘材质和导电件镀层，常规场景下使用的绝缘材质可以耐受常见的实验室试剂、工业油污侵蚀，不会因为长期接触化学品出现开裂、绝缘性能下降的问题；导电件表面的镀层可以提升抗氧化能力，即使在潮湿的工业环境中长期存放，也不会出现接触表面氧化发黑、插拔阻力变大的问题。在进行三维结构设计时，需要重点关注几个安装边界尺寸：首先是面板安装孔的直径公差，需要和母座中部螺纹段的外径做间隙配合，间隙过大会导致母座安装后出现晃动，间隙过小则会导致装配困难，无法顺利插入安装孔；其次是母座背部的接线空间，需要预留足够的长度容纳接线端子和导线弯曲半径，避免因为背部空间不足，导致导线被强行弯折出现绝缘层破损、线芯折断的问题；另外还要注意相邻两个母座之间的中心距，既要保证插拔操作时手指有足够的操作空间，不会碰到相邻的接插件，也要保证不同电位的母座之间有足够的电气间隙，满足对应电压等级的安规要求。

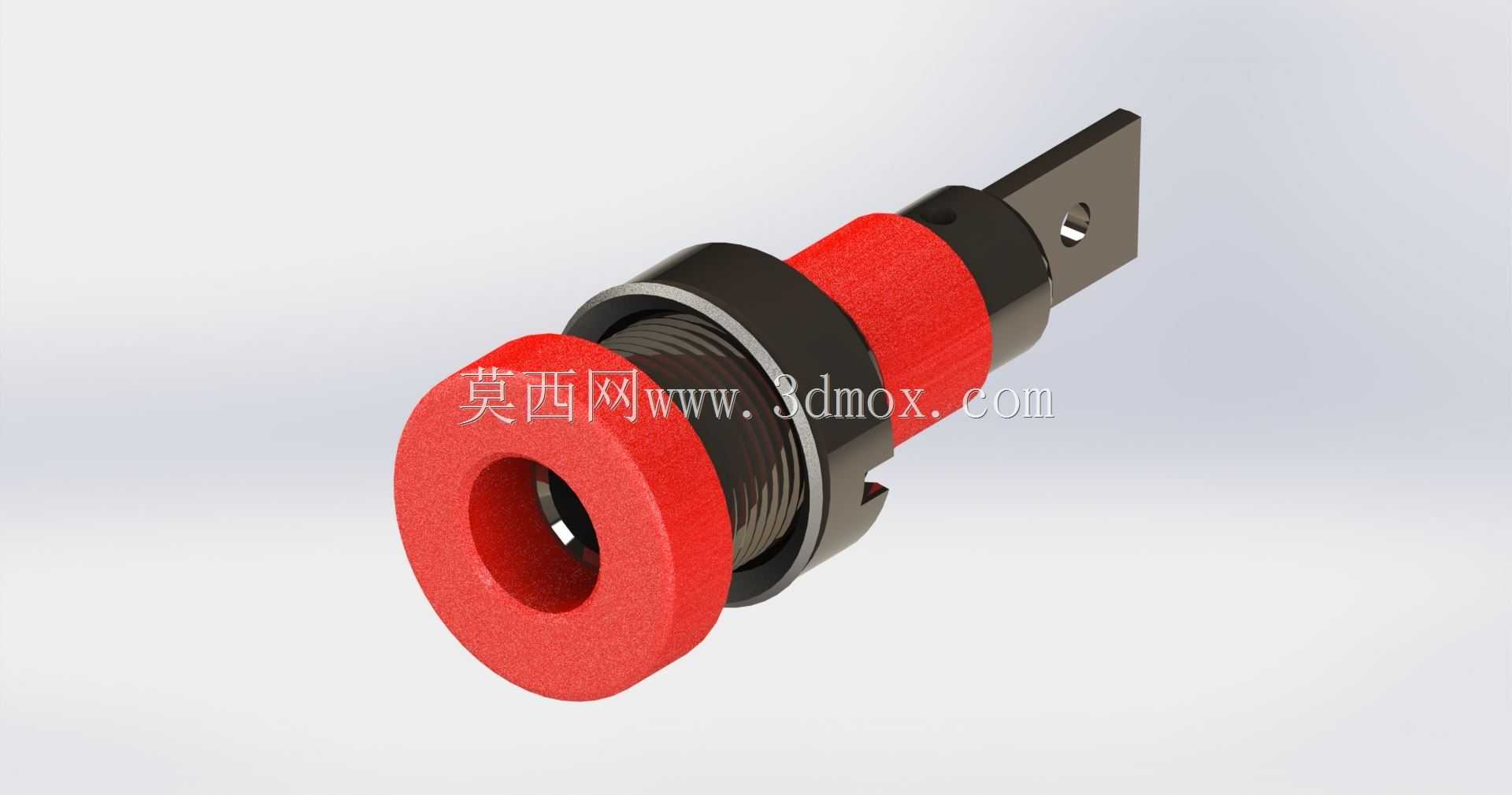

　　在测试设备的面板布局设计中，这类香蕉母座通常会和不同颜色的绝缘护套搭配使用，通过颜色区分不同的回路功能，比如红色对应正极、黑色对应负极、黄绿色对应接地，避免操作人员在接线时出现极性接反的错误。母座的整体长度设计较为紧凑，不会在面板背部占用过多的纵深空间，适合在薄型机柜、便携式测试仪器这类内部空间紧张的设备中使用，相比传统的大型接线柱，能够有效缩减设备的整体体积。在进行建模时，需要还原内部弹片的接触角度、绝缘件的台阶尺寸、螺纹段的牙距等细节，这些结构参数直接影响后续装配时的干涉检查、安装模拟的准确性，如果忽略了这些细节，在实际生产装配时很容易出现母座无法装入面板、锁紧螺母无法拧紧、接线端子和内部其他部件干涉的问题。
