MAX6675K热电偶测温采集模块结构设计

　　在工业测温场景里，K型热电偶是接触式温度采集的核心传感元件，但其输出的毫伏级弱信号极易受现场电磁干扰，且冷端补偿、信号线性化处理一直是硬件设计的难点，MAX6675K模块正是为解决这一痛点开发的信号调理与采集单元，可直接对接K型热电偶，完成冷端补偿、信号放大、模数转换后输出数字信号，大幅降低测温系统的硬件开发门槛。

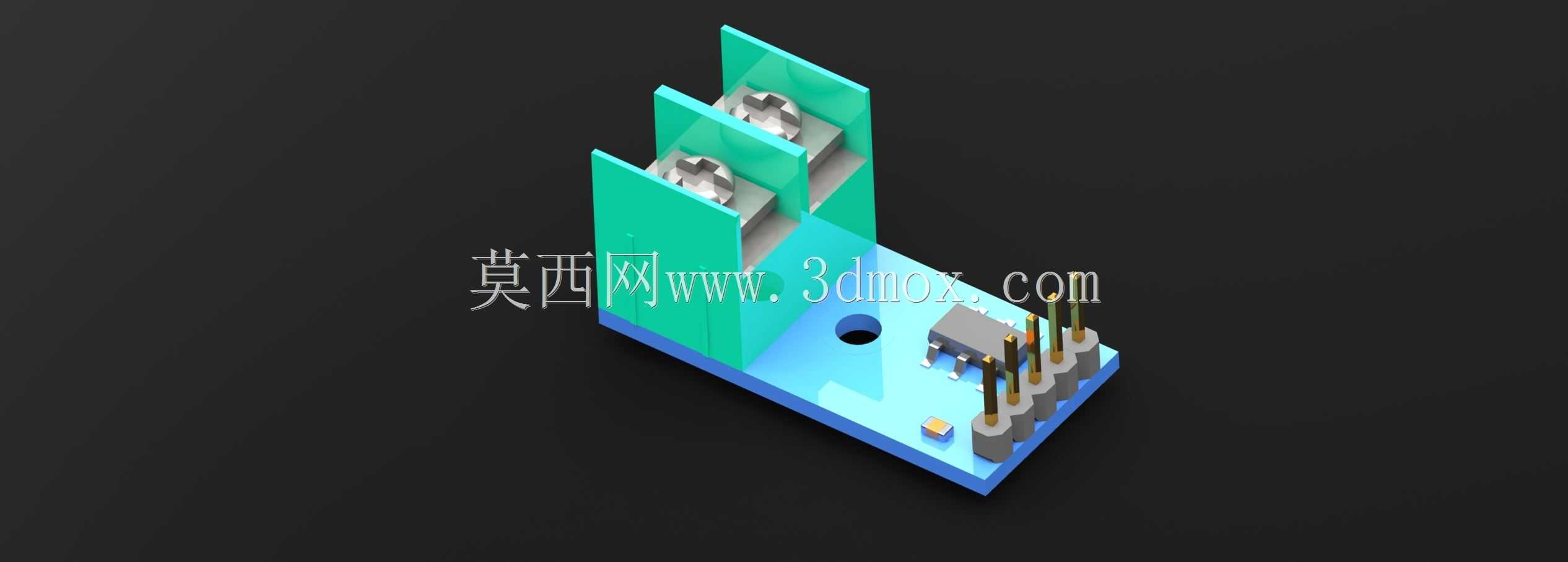

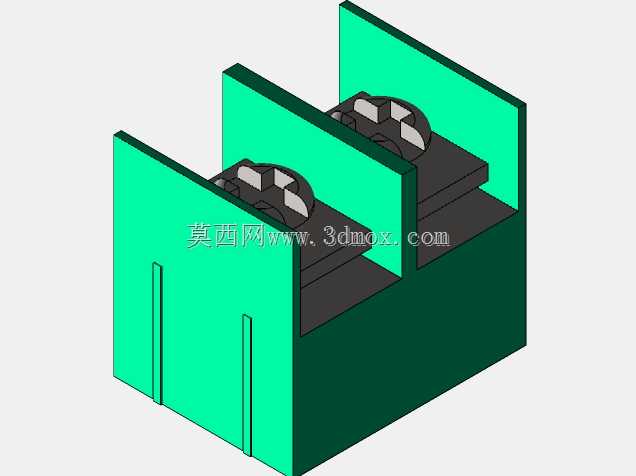

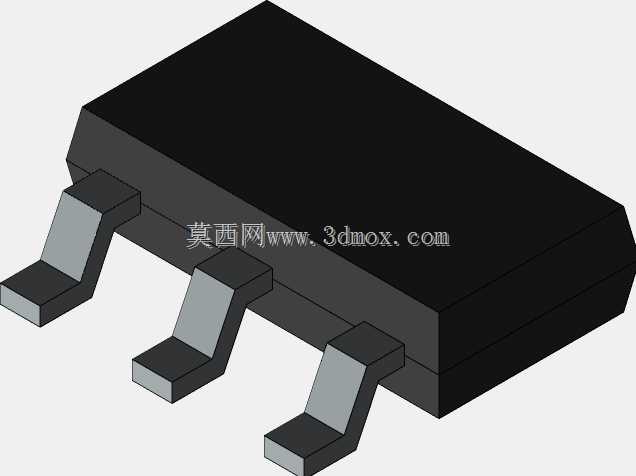

　　从结构设计来看，该模块采用双层板叠装布局，上层为接线端子固定区，设置两组带锁紧螺丝的接线柱，用于直接压接K型热电偶的正负极引线，接线柱采用铜质镀镍材质，既保证接触电阻稳定，又能避免长期使用后氧化导致的信号漂移，接线柱旁设置的绿色绝缘挡片，一方面可增加接线端的爬电距离，避免现场布线时引线误碰造成短路，另一方面可对螺丝接线端形成物理防护，减少粉尘、金属碎屑落入接线间隙的概率。下层为核心电路承载区，板载MAX6675处理芯片、电源滤波电容、排针接口，排针采用标准2.54mm间距设计，可直接插接到通用开发板或转接板上，无需额外定制接插件，适配绝大多数嵌入式开发的硬件接口标准。

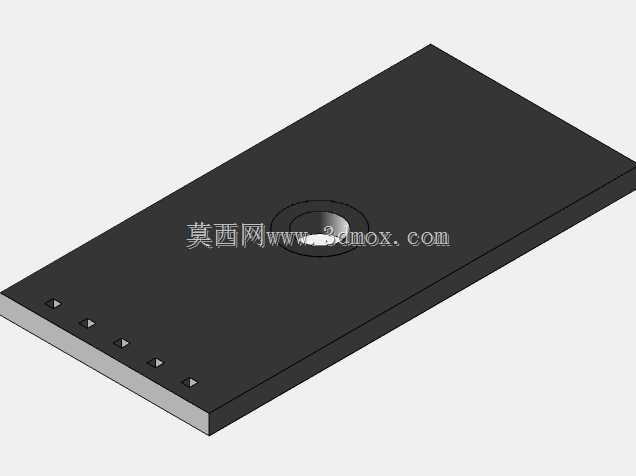

　　模块底座采用蓝色阻焊层的FR-4玻纤板，板厚1.6mm，边角做R2圆角处理，避免安装时锐边划伤操作人员或线缆绝缘层，板上预留的Φ3.2mm安装孔，可配合M3螺丝直接固定在设备内壁、DIN导轨转接板或测试治具上，安装孔周边做露铜接地处理，固定时可通过金属螺丝将模块PCB地与设备机壳连通，提升整体抗干扰能力。模块整体外形尺寸控制在30mm×20mm×18mm范围内，属于小型化信号采集模块，可嵌入到小型温控器、工业烤箱、3D打印机热端测温、电机绕组测温等空间受限的安装场景中，不会占用过多设备内部布局空间。

　　在实际应用中，该模块可直接将K型热电偶的温度信号转换为SPI数字信号输出，无需额外搭建信号调理电路，测量范围覆盖0℃到1024℃，分辨率可达0.25℃，完全满足常规工业测温的精度要求。设计时充分考虑了现场布线的便利性，接线端朝向与排针接口呈垂直布局，热电偶引线可从模块上方接入，通讯与供电引线从侧方排针引出，不同方向的走线不会出现交叉干扰，也便于后期维护时的接线拆装。模块上的滤波电容紧贴芯片电源引脚布置，可有效滤除电源线上的高频纹波，避免电源噪声耦合到微弱的热电偶输入信号中，保证温度采集的稳定性。

　　从安装边界来看，模块安装时需保证接线端上方预留至少15mm的操作空间，方便用螺丝刀拧紧接线螺丝，排针侧预留至少10mm的插接线空间，避免排线弯折半径过小导致接触不良，模块与周边发热元件的距离需保持在5mm以上，避免周边热源影响模块自身冷端补偿的精度，因为MAX6675的冷端补偿是通过芯片内置的温度传感器测量模块自身温度来实现的，若周边有大功率发热元件紧贴模块，会导致冷端温度测量偏差，最终影响整体测温准确性。

　　在结构可靠性设计上，上层接线板与下层核心板之间采用排针焊接固定，同时在板间增加绝缘支撑柱，避免两层板之间出现形变导致焊接点开裂，接线柱的焊盘做加大处理，可承受接线时的螺丝拧紧力矩，不会出现焊盘脱落的问题。绿色绝缘挡片采用阻燃PC材质注塑成型，耐温可达120℃，即使在靠近热源的安装场景下，也不会出现软化变形的问题，可长期保持绝缘防护性能。模块整体无活动部件，抗震性能优异，可应用在有一定振动的工业设备现场，不会因为设备运行振动导致接线松动或元件脱落。
