嵌套螺旋弹簧组合结构三维设计作品

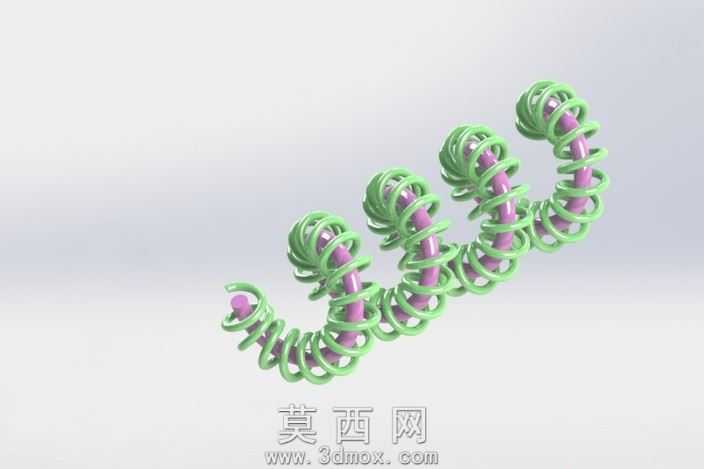

本作品为嵌套式螺旋弹簧组合结构的三维建模设计，整体采用内外双层螺旋嵌套的排布方式，沿波浪形弯曲路径完成整体形态构建，突破了常规直筒螺旋弹簧的形态限制，可适配特殊走线路径下的弹性支撑、缓冲复位等使用场景。建模过程中首先通过三维草绘工具绘制出整体弯曲的中心引导路径，精准控制路径的曲率变化与弯折节点，确保整体形态的流畅过渡，避免出现曲率突变导致的结构应力集中问题。外层弹簧采用大螺距、大簧圈直径的参数设置，建模时以引导路径为中心，绘制圆形簧丝截面后沿引导路径进行螺旋扫描，同时匹配路径的弯曲走向调整每一圈簧圈的法向方向，保证外层簧圈始终与中心路径保持垂直，避免出现簧丝扭曲变形的问题。内层嵌套弹簧采用更小的簧圈直径与更密的螺距参数，同样沿同一条中心引导路径完成螺旋扫描建模，内外两层弹簧的簧圈之间预留均匀的装配间隙，既保证两层弹簧可独立发生弹性形变，又避免形变过程中出现干涉卡滞的问题。材质设置上，外层弹簧选用鲜亮的浅绿色硬质工程塑料材质，添加细微的磨砂质感与低强度反光效果，模拟轻量化弹性塑料的视觉特征；内层弹簧选用淡紫色高弹性橡胶材质，调整材质的粗糙度与漫反射参数，体现软质弹性材料的哑光质感，通过材质差异清晰区分内外两层构件的功能属性。渲染阶段采用柔和的顶侧漫射光源，搭配浅灰色纯色背景，减少多余光影对结构展示的干扰，同时添加轻微的环境遮蔽效果，突出簧圈之间的层叠关系与嵌套结构的空间层次。设计思路上，该结构将常规直弹簧的弹性特性与弯曲路径的形态适配性相结合，可应用于需要沿特定弯曲轨迹提供弹性支撑、柔性导向的场景，例如特殊形态的柔性复位机构、异形走线的弹性防护结构等，建模过程中严格控制螺旋扫描的参数匹配，确保内外弹簧的螺旋升角与路径曲率完全适配，保证后续结构仿真与实物生产的可行性，整体结构形态流畅，嵌套层次清晰，完整展现了异形路径下螺旋弹性构件的设计逻辑与建模方法。
