JAE板端USB-C接口连接器结构设计

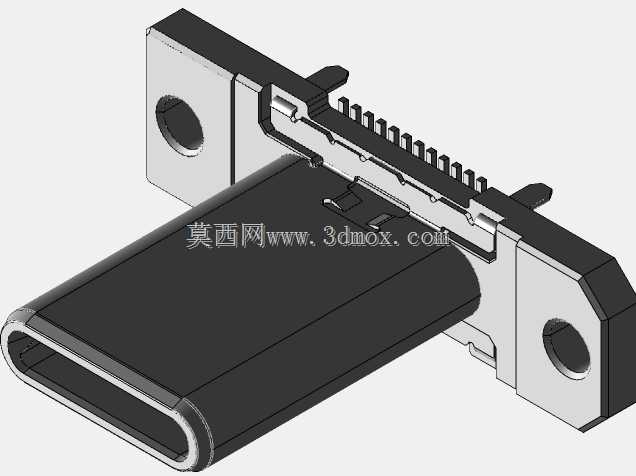

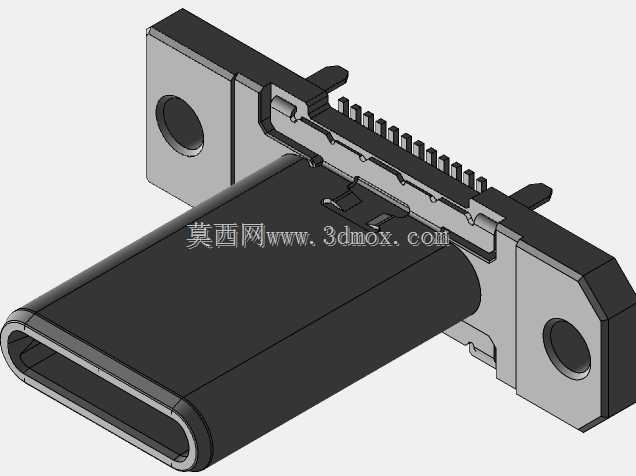

　　在消费电子、工业控制、便携检测设备的板卡互连设计场景里，板端USB-C连接器的选型与结构适配，一直是结构工程师在PCB布局、壳体开孔阶段需要重点核对的核心部件，这次拆解建模的这款JAE侧插板对板USB-C接口，就是针对高密度安装场景优化的卧式接插件方案。很多工程师在选型时容易忽略安装边界的干涉问题，这款连接器采用卧式侧插布局，主体插接端向外伸出，两侧带定位安装耳，耳片上预留圆形固定孔，可在SMT焊接完成后通过螺丝与壳体或PCB加强固定，避免频繁插拔导致的焊盘脱落问题，这一设计在工业手持设备、户外便携仪器的接口设计中实用性极强，这类设备的使用场景往往存在线缆拉扯、频繁插拔的情况，仅靠焊盘固定的接口很容易在使用半年到一年后出现虚焊、引脚脱开的故障，带固定耳的结构能将插拔力直接传导到壳体结构上，大幅提升接口的使用寿命。

　　从功能特性来看，这款连接器支持USB-C标准的24pin信号定义，引脚排布在接口内侧的绝缘胶芯上，胶芯与金属外壳之间做了防呆错位设计，公头插入时只有正确方向才能顺利对接，避免反插损坏引脚。金属外壳采用一体冲压折弯成型，接缝处做了包边处理，既可以提升整体结构强度，也能起到电磁屏蔽的作用，降低高速信号传输时的外界干扰，这对支持USB3.2以上传输速率、PD快充功能的设备来说尤为关键，很多低成本接口因为外壳拼接缝隙大、屏蔽接触不良，容易出现高速传输丢包、快充握手失败的问题。设计建模时需要重点关注几个尺寸边界：首先是插接端的伸出长度，要匹配设备壳体的开孔深度，保证公头插入后不会出现顶到PCB或者外露过长的问题；其次是两侧固定耳的孔位间距，要和PCB上预留的固定孔、壳体上的定位柱完全对齐，公差建议控制在±0.05mm以内，避免安装时出现错位导致的应力集中；另外引脚的焊盘位置要和PCB封装完全匹配，卧式贴装的引脚共面度要求较高，建模时要还原引脚的折弯角度，避免生成的封装出现焊接偏移。

　　很多新手工程师在做这类接口建模时，容易忽略公头插入后的预留空间，要知道USB-C公头插入母座后会有6mm左右的插入深度，建模时要在母座插接端前方预留足够的空间，不能布置其他过高的元器件，否则会导致公头无法完全插入，出现接触不良的问题。另外这款连接器的金属外壳两侧带弹片卡扣，公头插入后卡扣会和公头外壳的凹槽卡合，提供一定的插拔保持力，建模时要还原弹片的倾斜角度与弹性空间，不能将外壳做成完全封闭的刚性结构，否则会出现插拔过紧或者卡扣断裂的问题。

　　从实际应用的适配性来看，这款接口既可以用在消费类的笔记本、扩展坞产品上，也能满足工业设备的宽温使用需求，金属外壳的厚度做了加厚处理，相比消费级的薄壳接口，抗摔抗冲击能力更强，在车载外接设备、工业数据采集终端这类振动较大的使用场景下，也能保持稳定的连接性能。建模过程中对胶芯内部的引脚排布做了等比例还原，每个信号引脚、电源引脚、接地引脚的位置都和实物一致，结构工程师可以直接调用这个模型进行PCB封装生成、壳体开孔干涉检查，不需要再反复核对规格书的尺寸参数，能大幅缩短前期选型与布局的时间。要注意的是，这类板端连接器的安装高度是布局时的核心参数，这款卧式接口的本体高度控制在较低水平，适合用在薄型设备的内部布局中，不会占用过多的板上垂直空间，对于厚度要求严格的便携设备来说，这一尺寸优势非常明显，不需要为了避让接口额外增加设备的整体厚度。
