直插式3毫米红发红发光二极管结构

　　做消费电子、工控板卡布线的工程师对直插式3mm规格LED不会陌生，这类元件是板载状态指示最通用的光源方案，从早年的家电控制面板、仪器仪表状态灯，到现在的学生实验套件、小批量工控定制板，只要涉及到电源、运行、故障状态的可视化提示，几乎都能看到这类元件的身影。很多刚入行的结构工程师在做PCB布局、面板开孔的时候，经常会忽略这类小元件的安装边界，要么开孔尺寸卡得太死导致灯头塞不进去，要么引脚预留长度不足导致波峰焊后元件歪斜，要么灯头伸出面板高度不对导致光线发散达不到预期的指示效果，这个三维结构刚好把这类元件的所有关键尺寸边界做了还原，能直接导入装配体做干涉检查，不用再对着规格书反复核对二维尺寸。

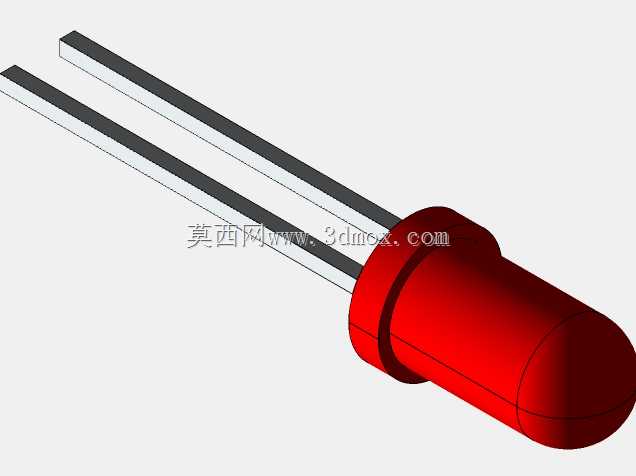

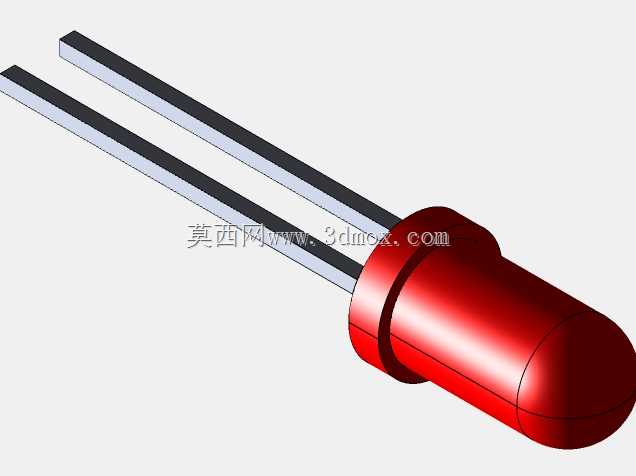

　　从结构本身来看，这个模型还原了标准3mm红发红直插LED的全部特征：顶部是直径3mm的半球形环氧封装透镜，红色环氧材料本身就对应红发红的发光波段，不需要额外添加色层，半球形的透镜曲率是经过光学设计的，能把内部芯片发出的光线做适度汇聚，保证正面观察时有足够的亮度，同时侧面也有一定的可视角度，不会出现只有正对着才能看到灯光的情况。透镜下方有一圈直径略大于3mm的限位凸台，这个凸台是安装时的关键定位结构，当LED从PCB背面插装、穿过面板的安装孔时，这个凸台会抵在PCB或者面板的内侧，控制灯头伸出面板的高度，避免插装过深导致灯头陷在面板下方，也能防止波峰焊时焊锡顺着引脚爬到封装本体造成应力开裂。

　　引脚部分还原了标准的两根平行直插引脚，引脚间距是行业通用的2.54mm，刚好适配标准面包板、万能板以及常规PCB的焊盘间距，引脚的截面是方形，表面做了镀锡处理，既保证了焊接时的润湿性，方形截面也能在插装时和焊盘孔形成适度的过盈配合，不用额外点胶固定就能在焊接前保持元件的直立状态。引脚长度还原了常规散装元件的通用长度，足够穿过1.6mm标准厚度PCB后预留2-3mm的焊接余量，也能满足手工焊接时的引脚弯折需求，如果是做卧式安装的场景，也可以根据实际布线需求弯折引脚，模型里的引脚长度预留足够的调整空间，不会出现长度不足无法弯折的问题。

　　在实际选型应用中，这类3mm直插LED的适用场景非常广：做小型电源模块时，可以在电源输出端布置一颗做电源指示，只要模块有输出就点亮，用户不用拿万用表测量就能判断模块是否正常工作；做多通道工控板卡时，可以给每个通道布置一颗对应通道的状态灯，通道导通时点亮，故障时闪烁，调试和日常维护时能快速定位故障通道；做小型消费类电子产品比如插排、充电器、小型手持设备时，面板上开3.1mm左右的安装孔，把LED灯头伸出面板0.5-1mm，既能清晰看到灯光状态，也不会因为灯头伸出太多容易被磕碰损坏。

　　做结构设计时导入这个模型，首先可以核对PCB上的焊盘位置是否和引脚间距匹配，避免出现焊盘间距不对元件插不进去的问题；其次可以核对面板的开孔位置和开孔尺寸，3mm LED的面板开孔一般做3.1-3.2mm，公差控制在±0.05mm，太大的话灯头会晃动，太小的话插装困难，通过模型和面板做装配干涉检查，能提前发现开孔位置偏移、尺寸不对的问题；另外还可以核对灯头和外壳之间的安全距离，尤其是做透明或者半透明外壳的产品时，要保证灯头和外壳内壁之间留有0.2mm以上的间隙，避免装配时外壳压到灯头导致封装开裂；如果是做带导光柱的设计，还可以通过这个模型模拟灯头和导光柱的对准情况，保证灯头发出的光线能全部进入导光柱，减少光线损耗，提升指示亮度。

　　很多新手工程师在画这类元件的封装时，经常会把封装本体的尺寸画错，要么把透镜直径画成2.8mm导致装配时干涉，要么把限位凸台漏掉导致安装高度不对，这个三维模型可以直接用来生成PCB封装的三维实体，不用自己从零开始绘制，能节省不少建模时间，也能避免因为尺寸错误导致的打样报废。另外在做整机装配的BOM统计时，也可以通过这个模型关联对应的元件参数，方便后续采购和生产时的物料核对。

　　从生产装配的角度来看，这类直插LED适合波峰焊或者手工焊接，焊接时要注意引脚的焊接温度不能过高，时间不能过长，否则高温会顺着引脚传到内部的芯片位置，导致芯片损坏或者封装环氧受热变形，模型里的引脚长度和直径都符合行业标准，焊接时的热量会通过引脚散发一部分，只要按照标准焊接工艺操作，就不会出现元件损坏的问题。另外在做引脚弯折成型时，弯折位置要距离封装根部至少2mm，避免弯折应力直接作用在封装和引脚的结合位置，导致引脚断裂或者封装开裂，模型里的引脚长度也刚好满足这个弯折距离的要求，不管是做直插安装还是卧式弯折安装，都有足够的操作空间。
