抽拉式金属网面机床操作工作台

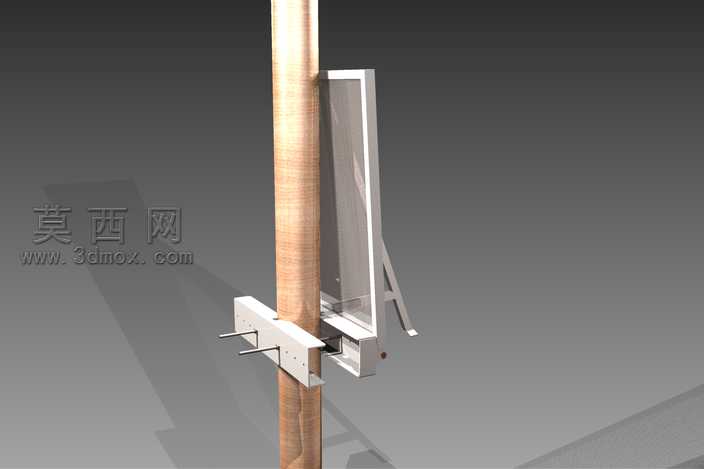

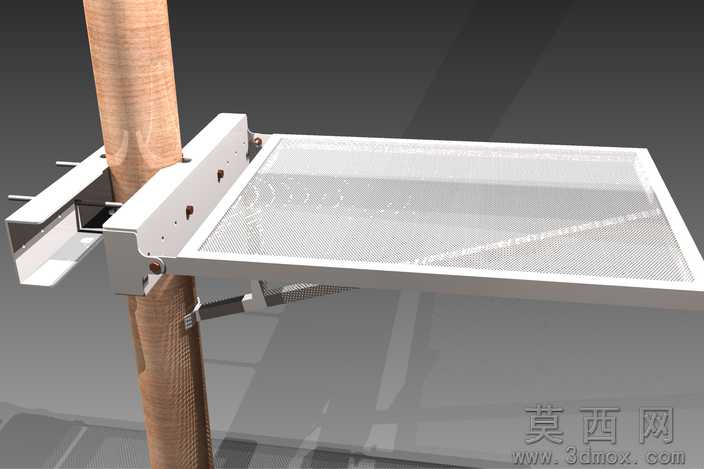

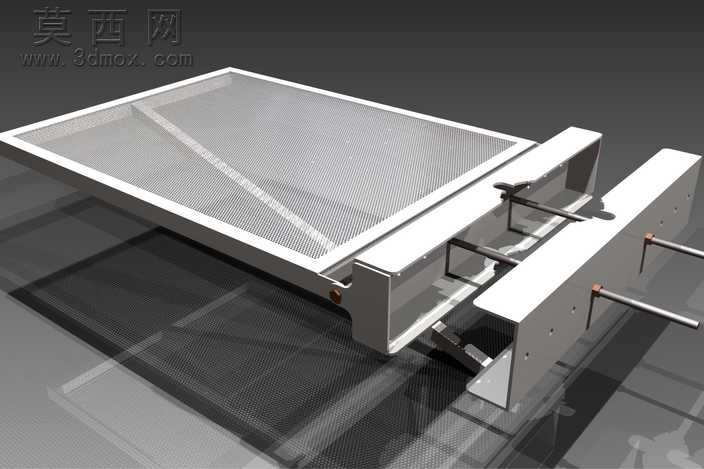

本作品为适配机床作业场景设计的抽拉式工作台三维模型，建模过程严格遵循机械设计规范，先通过基准面定位完成整体框架的草图绘制，依次对侧边支撑座、滑动导轨、网面承载板、锁紧操作杆等部件进行单独建模，各零件间的装配间隙、配合公差均按照实际工装的加工要求设定，保证滑动结构的运动逻辑符合真实物理规则。渲染阶段采用哑光金属材质模拟工作台的钢制主体，对网面部分添加细密的凹凸纹理还原金属丝网的真实质感，支撑结构的边角处做轻微的倒角处理并添加金属磨砂反光效果，锁紧杆的圆柱面做金属高光处理区分不同机加工面的工艺差异，整体渲染光影采用工业产品常用的侧上方打光方式，清晰展现各部件的结构层次与装配关系。结构设计上，主体承载面采用金属网板结构，既保证作业时的承托强度，又可让加工碎屑、切削液从网孔漏下，保持作业面整洁；侧边设置双导轨抽拉结构，可根据作业需求调整工作台的伸出长度，适配不同的操作空间需求；端部设置扳动式锁紧机构，抽拉调整到合适位置后可通过扳动锁紧杆实现工作台位置的固定，避免作业过程中台面滑动；侧边伸出的定位杆可与机床主体的安装位配合，实现工作台的快速定位安装，整体结构兼顾实用性与安装便捷性。设计思路围绕机床作业的实际需求展开，摒弃多余的装饰性结构，所有造型均服务于功能实现，网面的加强筋布局经过受力模拟优化，在减轻整体重量的同时保证承载能力不会出现明显衰减，滑动导轨的截面形状采用耐磨的矩形结构，延长长期使用的寿命，锁紧机构的操作力经过合理设定，无需额外工具即可单手完成锁紧与解锁操作，适配机床旁操作人员的实际使用习惯，整体模型的细节还原度高，可直接用于工装方案展示、机床配套部件的设计参考等场景。
