NEMA23规格57BYGH步进电机结构设计

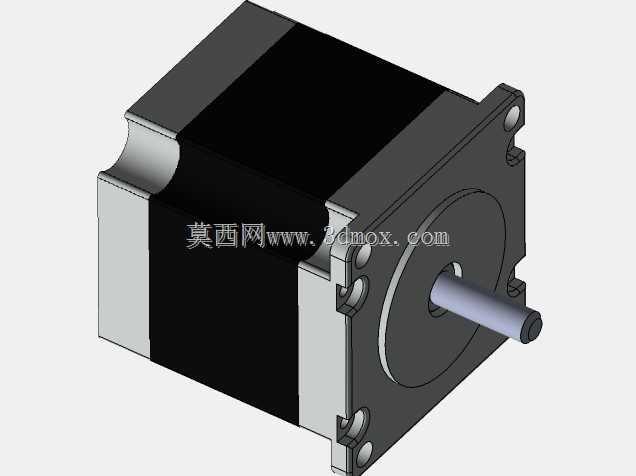

　　做小型自动化设备选型的工程师，对NEMA23规格的步进电机肯定不会陌生，这款57机座的步进电机，是桌面级数控设备、小型输送机构、3D打印传动、点胶设备位移轴里最常用的驱动部件之一。从结构设计来看，这款电机采用方形机座的经典布局，安装法兰位于输出轴端，四个安装孔位对称分布在法兰四角，适配市面上绝大多数标准57电机安装支架，不需要额外做转接板就能直接替换同规格的存量电机，设备改造时的适配成本很低。

　　输出轴采用单出轴D型切边设计，和同步轮、联轴器、齿轮等传动件配合时，能有效避免传动过程中出现轴孔打滑的问题，轴伸长度控制在合理范围，既可以搭配常规的弹性联轴器连接滚珠丝杠，也能直接安装小型同步带轮做带传动，不需要额外截轴或者加轴套调整。机座部分采用叠压硅钢片搭配金属端盖的结构，定子绕组封装在机座内部，后端的出线位置预留了足够的接线空间，不管是用航插接线还是直接引出线接驱动器，都不会和后端的安装结构产生干涉。

　　从实际应用场景来说，这款电机的扭矩区间刚好覆盖小型自动化设备的单轴驱动需求，在桌面数控铣床的XYZ轴、小型皮带输送机的驱动辊、自动贴标机的送标轴、非标检测设备的位移滑台驱动上都能适配，相比42机座的步进电机，它的输出扭矩更大，带负载运行时不容易出现失步问题，相比86机座的步进电机，它的安装体积更小，不会占用过多的设备内部空间，在空间紧凑的小型设备里优势非常明显。

　　设计这款电机的三维模型时，首先要确认的就是安装边界尺寸，法兰的安装孔中心距、输出轴的直径和切边尺寸、机座的本体长度、出线口的位置都是选型时的核心尺寸，这些尺寸如果出现偏差，会直接导致电机无法安装到设备上。建模过程中，机座的散热筋结构做了简化处理，保留了外部的安装尺寸和接口特征，内部的绕组、转子结构只做了外形示意，毕竟对于设备结构设计工程师来说，做整机装配时需要的是电机的外部安装尺寸和干涉检查参考，不需要把内部的漆包线、硅钢片叠层都还原出来，既能保证模型的装配可用性，也能降低模型的复杂程度，提升整机装配时的软件运行流畅度。

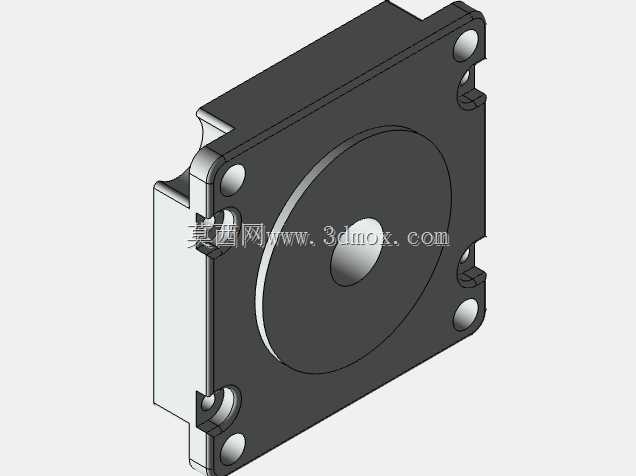

　　在安装适配性上，这款电机的法兰端面和安装定位止口做了公差适配的设计参考，止口的尺寸配合常规的安装座定位孔，可以保证电机输出轴和传动部件的同轴度，减少运行过程中的振动和噪音。机座的后端盖没有突出的结构，安装时可以紧贴设备的安装板布置，进一步压缩设备的整体厚度。很多工程师在做小型设备设计时，容易忽略电机的接线空间预留，这款模型把出线端的位置和接线最小折弯空间都做了标注参考，在做整机布局时可以提前预留好走线位置，避免后期装配时出现线缆挤压、折弯半径过小导致线缆破损的问题。

　　从传动匹配的角度来说，这款电机的轴径和常见的6.35mm孔径联轴器、同步轮完全适配，不需要额外定制传动件，采购标准件就能完成装配，能有效缩短设备的加工装配周期。电机的本体长度对应了相应的扭矩参数，在选型时可以根据负载的扭矩需求、运行转速选择对应长度的型号，这个模型的尺寸基准完全符合NEMA23的标准规范，同系列不同长度的电机只需要调整机座长度参数就能衍生出对应的型号模型，不需要重新绘制法兰和输出轴部分的特征，能大幅提升系列化选型设计的效率。

　　在做设备的维护性设计时，这款电机的安装孔是通孔设计，从法兰端或者后端都能穿固定螺丝，安装空间受限时可以从两个方向选择锁螺丝的操作空间，不需要为了拧螺丝预留过大的操作位，对于内部空间紧凑的设备来说非常友好。电机表面没有多余的凸起结构，日常清理设备表面的灰尘、加工碎屑时不会有清洁死角，在有少量粉尘的加工环境里使用也不容易积屑影响散热。
