高扭矩775直流电机结构三维设计

　　在做小型移动机器人、桌面级动力设备或是四轴飞行器动力配套选型时，775规格直流电机是很多结构工程师绕不开的选型选项，这个尺寸的电机经过多年行业应用沉淀，已经形成了相对统一的安装与外形边界，做配套结构设计时不需要反复核对非标准件的适配问题，能大幅缩短设备开发的结构适配周期。从实际应用场景来看，这类电机覆盖的工况跨度不小，小到桌面级小型台钻、家用小型打磨设备的动力输出，中到教育类移动机器人的行走驱动、小型输送线的主动辊动力源，大到工业场景里的小型执行机构、中低负载的电动推杆动力核心，都能见到它的身影，核心原因就在于它的扭矩输出与体积控制做到了很好的平衡，不会像更小尺寸的微型电机那样在带载启动时出现扭矩不足堵转的问题，也不会像大型工业电机那样占用过多安装空间，给设备整体结构布局造成负担。

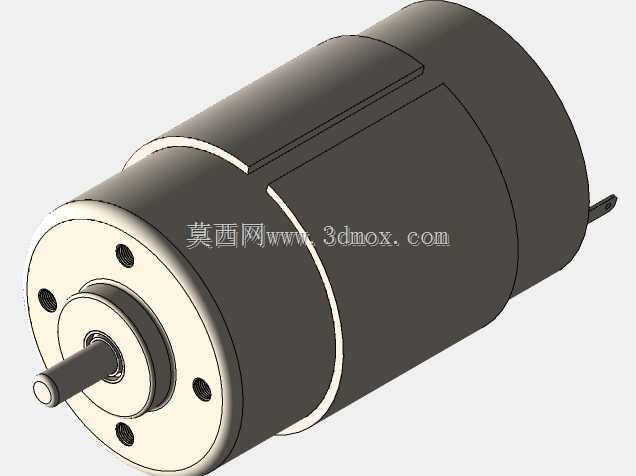

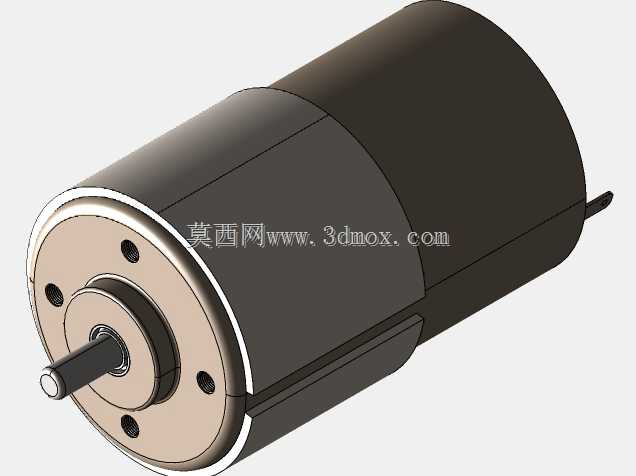

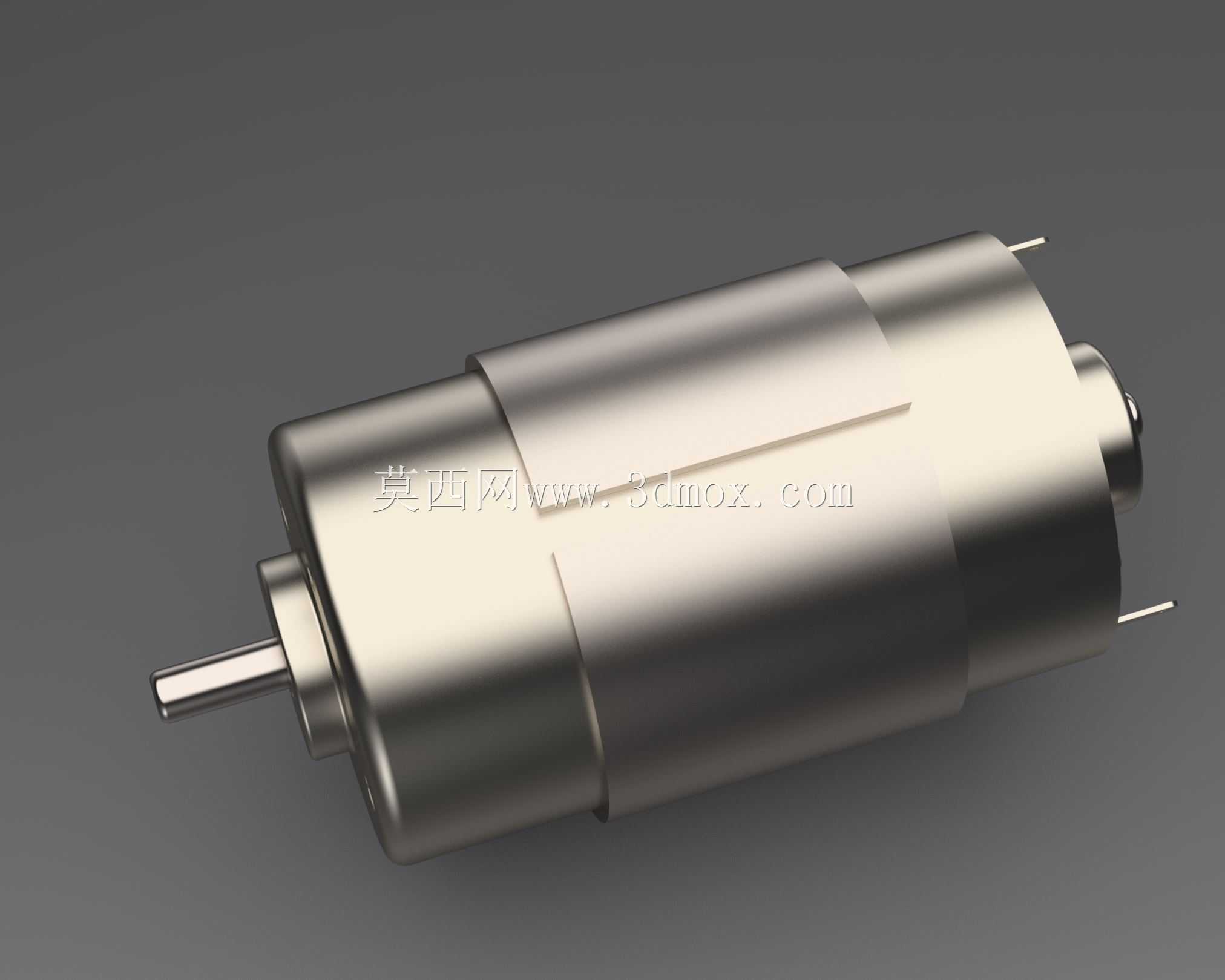

　　从结构设计的角度拆解这款电机的三维模型，首先能注意到外壳的材质选型逻辑，主体采用防锈钢材作为壳体基材，表面做防护涂层处理，这种设计一方面是满足电机工作时的散热需求，金属壳体的导热效率远高于工程塑料壳体，能在电机持续带载运行时把绕组产生的热量快速传导到外界，避免内部绕组因为积温过高出现绝缘层老化加速的问题；另一方面钢制壳体的结构强度足够，在设备安装、运输过程中遇到轻微磕碰时，不会出现壳体开裂、内部定子移位的问题，能适应相对复杂的安装使用环境。整机的塑料部件占比极低，仅在必要的绝缘、端盖定位位置使用少量工程塑料，尽可能减少易老化、易损部件的占比，提升电机在长期运行下的结构可靠性。

　　做配套结构设计时，首先要明确它的安装边界，775作为行业通用的标准尺寸规格，主体圆柱段的直径、输出轴的轴径与轴伸长度、尾部接线端子的位置与间距都有通用的尺寸规范，在设计安装座时，不需要单独开模定制特殊的固定结构，采用标准的环形抱紧式安装座或者端部法兰安装结构就能完成固定，安装公差可以控制在常规机械加工的精度范围内，不需要做过高精度的配合要求，能有效降低配套结构的加工成本。输出轴采用单出轴的D型轴头设计，这种设计的优势在于和传动部件（比如同步带轮、齿轮、联轴器）配合时，不需要额外做键槽加工，依靠D型面的平面限位就能传递足够的扭矩，避免带载运行时轴和传动轮之间出现打滑空转的问题，装配时也更便捷，只需要拧紧传动轮上的顶丝就能完成可靠固定。

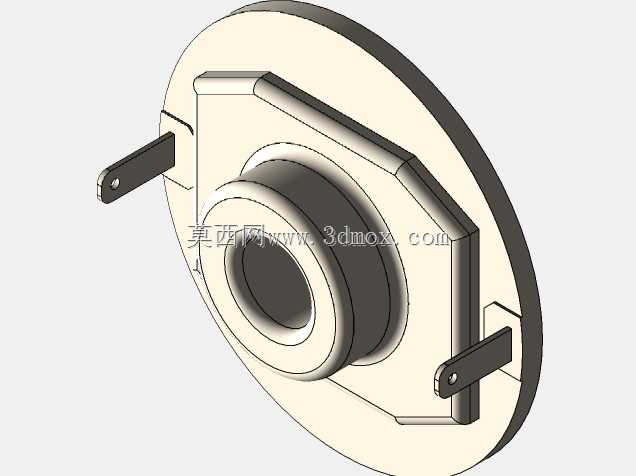

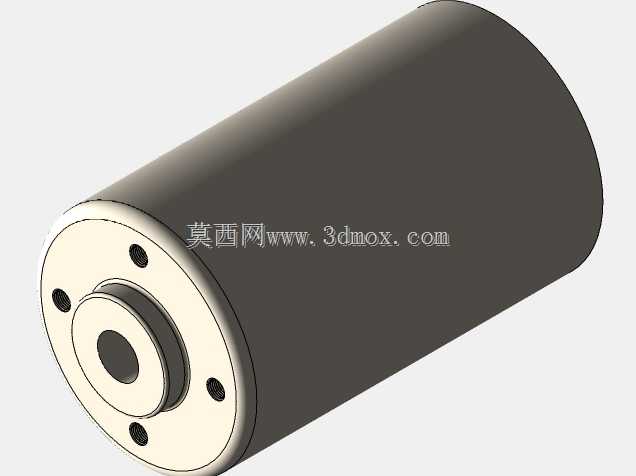

　　从功能特性来看，这款电机属于高扭矩大功率的直流动力元件，和同电压等级的小型直流电机相比，它的绕组匝数、线径匹配都是针对中高负载工况设计的，启动扭矩能满足带载启动的需求，不会出现设备启动瞬间因为负载阻力过大导致电机堵转烧毁的问题。在做三维建模时，需要重点还原几个关键的配合位置：一是壳体和前后端盖的配合止口，这个位置的尺寸精度直接决定了电机装配后转子的同轴度，如果止口配合间隙过大，转子运行时会出现径向跳动，不仅会产生额外的运行噪音，还会加速轴承的磨损，缩短电机的整体使用寿命；二是输出轴和前盖轴承位的配合尺寸，这个位置需要兼顾轴承的安装便利性和运行时的同轴度，过盈量过大装配时会压伤轴承外圈，过盈量不足则会出现轴承跑外圈的问题；三是尾部接线端子的位置，要预留足够的接线空间，避免设备装配时电源线和电机尾部的运动部件、或是周边其他结构件产生干涉。

　　在实际选型适配时，还要结合具体的工况负载匹配对应的供电参数，不过从结构设计层面来说，这款电机的安装接口通用性极强，不管是做新设备的开发，还是做旧设备的动力部件替换，都能快速完成适配。比如在做小型四轮移动机器人设计时，可以直接将这款电机固定在底盘的安装梁上，输出轴直接连接驱动轮或者搭配减速箱使用，不需要额外设计复杂的传动转接结构；在做小型工业执行机构设计时，可以通过联轴器将电机输出轴和丝杠、曲柄等传动部件连接，把电机的旋转运动转化为需要的直线运动或是摆动动作。另外，钢制外壳的设计也让电机具备一定的抗干扰能力，在有轻微电磁干扰的工业场景下使用时，金属壳体能起到一定的电磁屏蔽作用，减少电机运行时对周边传感器、控制元件的信号干扰。

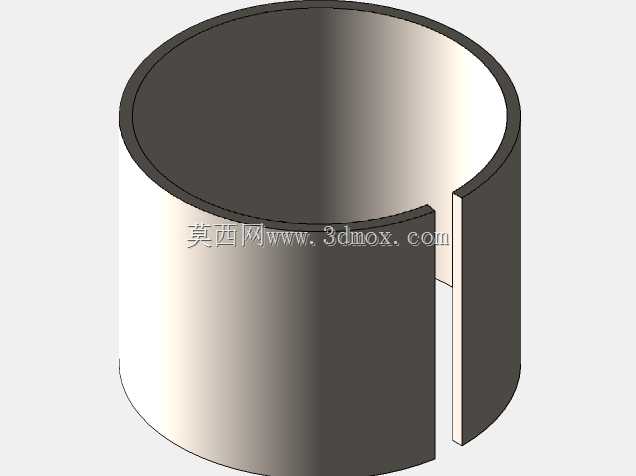

　　建模过程中还要注意细节结构的还原，比如壳体表面的定位卡槽，这个结构是生产装配时用来固定内部定子的，在做配套安装结构设计时，这个卡槽也可以作为安装定位的辅助基准，提升装配时的位置精度；还有前后端盖的铆接点位，这些点位的位置决定了端盖和壳体的连接强度，在做三维模型时还原这些结构，能让后续做装配仿真、干涉检查时的结果更贴近实际生产的状态，避免出现设计阶段没有发现的装配干涉问题。对于结构设计从业者来说，这类通用标准动力元件的三维模型，核心价值在于可以直接调用到设备整体装配中，不需要从零开始测绘建模，能节省大量的基础建模时间，把更多精力放在整体设备的结构优化、传动路径设计上。
