8N·m易伺服ES-MH23480伺服电机结构

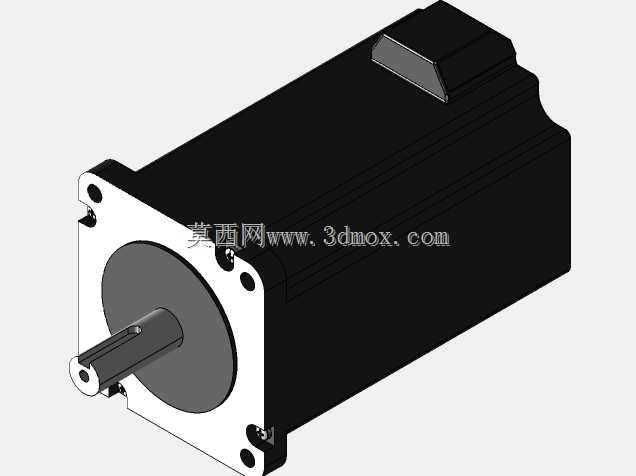

　　在非标自动化设备的传动选型环节里，中扭矩等级的伺服单元一直是兼顾定位精度与负载能力的核心选择，这款8N·m额定输出的易伺服电机，适配NEMA34安装规格，刚好覆盖了单轴负载5-7N·m区间的绝大多数应用场景，不管是皮带输送线的主驱动、小型模组的Z向升降、还是包装设备里的拉膜辊传动，都能在不额外加装减速机构的前提下满足扭矩需求，省去了减速器带来的背隙误差与安装空间占用。从结构设计来看，这款电机采用方形端盖的一体式机壳加工方案，机壳表面做了轴向散热筋结构，不是光滑圆柱面设计，在连续额定扭矩输出的工况下，散热面积比同规格光滑机壳提升近三成，能有效降低长时间运行时的绕组温升，避免高温导致的磁钢退磁问题。

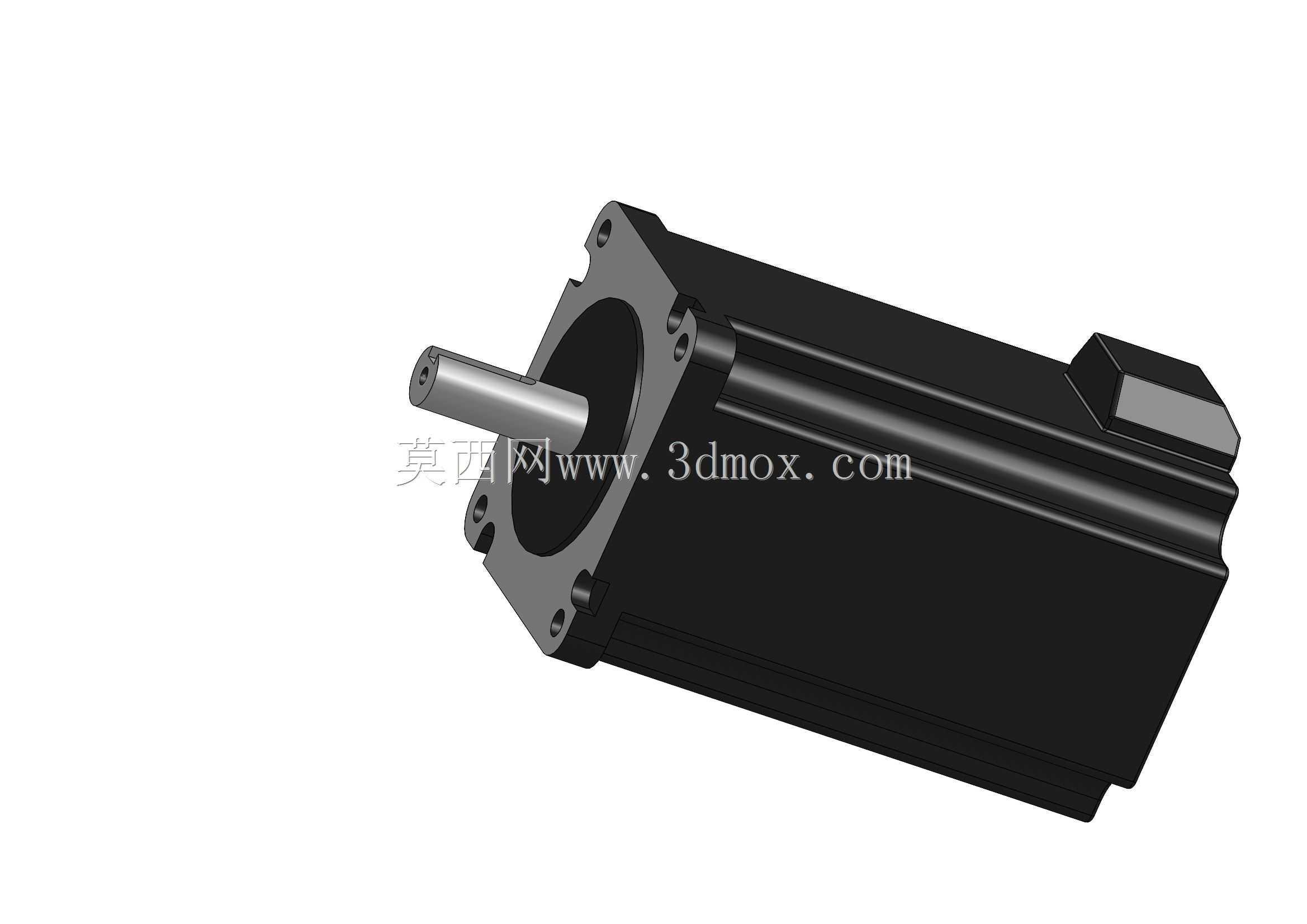

　　输出轴采用标准单键槽设计，轴伸长度与直径匹配NEMA34规格的通用安装尺寸，端盖上的四个安装孔位公差严格按照伺服安装标准做了管控，孔位同轴度、端面跳动量都控制在0.02mm以内，安装时不需要额外做适配加工，直接就能和标准法兰的负载端、支撑座对接，能大幅缩短现场装配的调校时间。从实际使用的场景出发，这款伺服的低噪音特性在桌面型自动化设备里优势尤其明显，比如3C产品的组装工位、实验室小型检测设备这类对运行噪音有要求的场景，它的绕组排布做了斜槽优化，配合高精度轴承的预紧调校，额定转速运行时的噪音能控制在55分贝以内，不会对工位周边的操作人员造成噪音干扰。

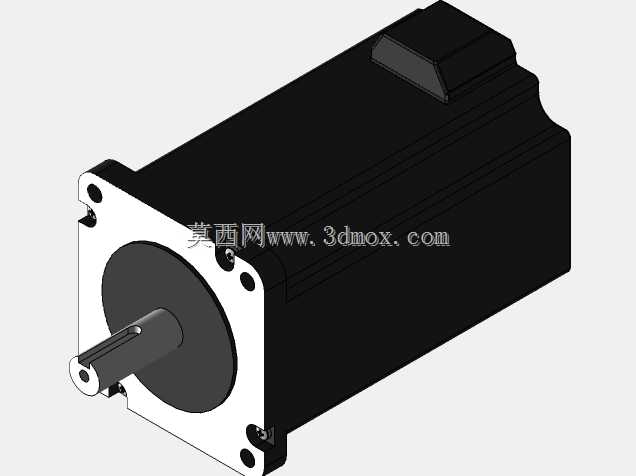

　　同时它的运行稳定性设计也做了针对性优化，转子做了高精度动平衡校正，剩余不平衡量控制在G0.4等级以内，在1500转到3000转的常用转速区间运行时，不会出现明显的轴向窜动与径向抖动，哪怕是带动需要平稳运行的视觉检测转盘、点胶阀移动模组，也能保证运行过程中负载端的位置精度稳定，不会因为电机本身的振动影响检测或者加工精度。做三维结构设计的时候，这款模型的细节还原度足够支撑整机的装配干涉检查，机壳的出线端位置、后端编码器的凸起尺寸、输出轴的键槽深度与宽度都按照实际尺寸做了建模，在做设备整体布局的时候，可以直接导入模型核对安装边界，比如要确认电机安装后和周边钣金护罩的安全间隙、和拖链的走线空间是否足够，不需要再手动测绘电机尺寸，能减少结构设计阶段的尺寸核对工作量。

　　另外它的安装法兰端面到电机尾端的整体长度，也按照实际产品尺寸做了还原，在做Z轴垂直安装的布局时，可以提前核算电机伸出长度是否会和设备底座、工作台面产生干涉，尤其是在行程末端的极限位置，提前通过三维模型核对空间边界，能避免实际加工装配时才发现尺寸冲突的问题，减少后期改图、返工的成本。从选型适配的角度来说，这款8N·m的伺服刚好填补了小扭矩200W-400W伺服和大扭矩1kW以上伺服之间的扭矩空白，对于负载扭矩在6N·m左右、需要频繁启停、正反转切换的工况，它的扭矩余量控制在30%左右，既不会因为选型余量过大造成成本浪费，也不会因为余量不足导致长时间运行时电机过载报警。在做传动结构设计的时候，还可以结合这款电机的输出轴尺寸，直接选配对应的联轴器、同步轮等传动配件，模型里的轴径、键槽尺寸都和实物一致，选型时不需要反复核对样本参数，能提升传动部件选型的效率。
