R307光学指纹识别传感模块结构设计

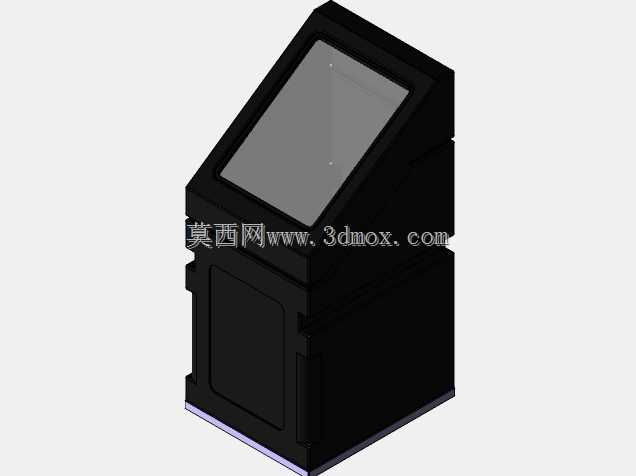

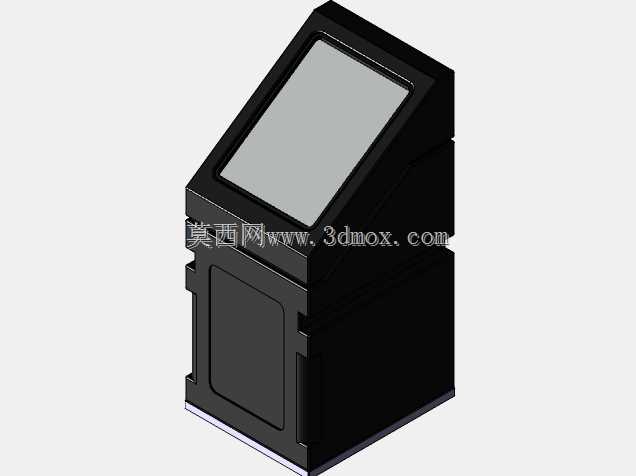

　　在做门禁终端、考勤设备、智能储物柜、工控权限锁具这类需要身份核验的产品结构开发时，指纹识别模块的选型与安装适配是绕不开的环节，这款R307指纹模块的三维结构，完全参照实物尺寸做了还原，能直接导入装配体做干涉检查，不用再反复核对样件测绘数据。

　　从实际落地的场景来看，这类光学指纹模块的适配范围很广，小到桌面型指纹加密U盘、办公电脑开机权限锁，大到小区单元门门禁、工厂车间设备操作权限核验终端、共享寄存柜的身份识别单元，都能见到同结构模块的身影。做结构设计时最先要考虑的是安装边界，这个模块整体采用斜置指纹采集面的壳体设计，采集窗与模块安装基面呈固定倾斜角度，用户按压指纹时不需要刻意弯折手指，自然放置就能让指腹完全贴合采集镜面，比垂直采集面的模块操作舒适度更高，也能减少因指纹贴合不全导致的识别失败概率。

　　模块主体为方正的阶梯式壳体结构，下半部分是电路容纳腔，侧壁做了卡扣式的装配限位结构，不需要额外打螺丝就能卡在终端设备的预留安装位里，装配效率更高，后期维护拆卸也方便。采集窗部分做了高出主体壳体的边框凸起，能避免日常使用中硬物直接刮花光学采集镜面，边框的倒角处理也做了还原，不会出现尖锐棱角刮伤用户手指的问题。做整机结构预留时，要注意模块尾部的接线空间，模块下方需要留出足够的排线弯折半径，不能把排线压在壳体和安装基面之间，不然长期使用容易出现排线断裂、接触不良的问题。

　　从设计逻辑上看，这个模块的结构完全服务于功能实现：斜置的采集面兼顾操作体验与光学成像的光路需求，壳体内部的阶梯结构刚好能容纳光学棱镜、LED补光元件、图像处理电路板，不会出现空间浪费，整体外形紧凑，不会占用终端设备过多的内部空间。外壳的黑色哑光质感处理也做了还原，这种表面处理不容易残留指纹污渍，长期使用也不会出现明显的反光影响采集效果，同时和多数工业设备、消费电子的黑色壳体配色能保持一致，不会出现视觉上的突兀感。

　　做配套结构设计时还要注意，模块的采集窗前方不能有遮挡结构，安装位的开口尺寸要和模块前端的采集面轮廓匹配，预留0.1-0.2mm的装配间隙，避免公差累积导致模块装不进去，同时要在模块壳体和安装位之间预留轻微的缓冲空间，避免终端设备受外力冲击时震动直接传递到模块内部的光学元件上，影响成像清晰度。另外模块底部的定位凸台结构也在模型里做了还原，装配时可以直接卡在安装板的定位槽里，不需要反复调整位置就能保证采集窗和设备面板的开口对齐，减少装配调试的时间成本。

　　很多工程师在选型初期容易忽略模块的实际安装尺寸，只看功能参数就选定型号，最后做结构时发现空间不够或者干涉，这个三维模型把所有的装配特征、外形轮廓、凸起结构都做了1:1还原，导入装配后可以直接检查和周边电路板、结构件的间隙，提前规避装配干涉问题，也能直接用来做面板开口的工程图输出，不用再手动测绘样件，能大幅缩短前期结构开发的周期。模块侧面的卡扣位置、加强筋结构也都做了准确还原，做配套固定结构时可以直接参照这些特征设计卡扣位或者固定压片，保证模块装配后不会出现松动移位的情况，哪怕在有轻微震动的工业场景下使用，也能保持识别的稳定性。
