HY-SRF05超声波测距传感器结构设计

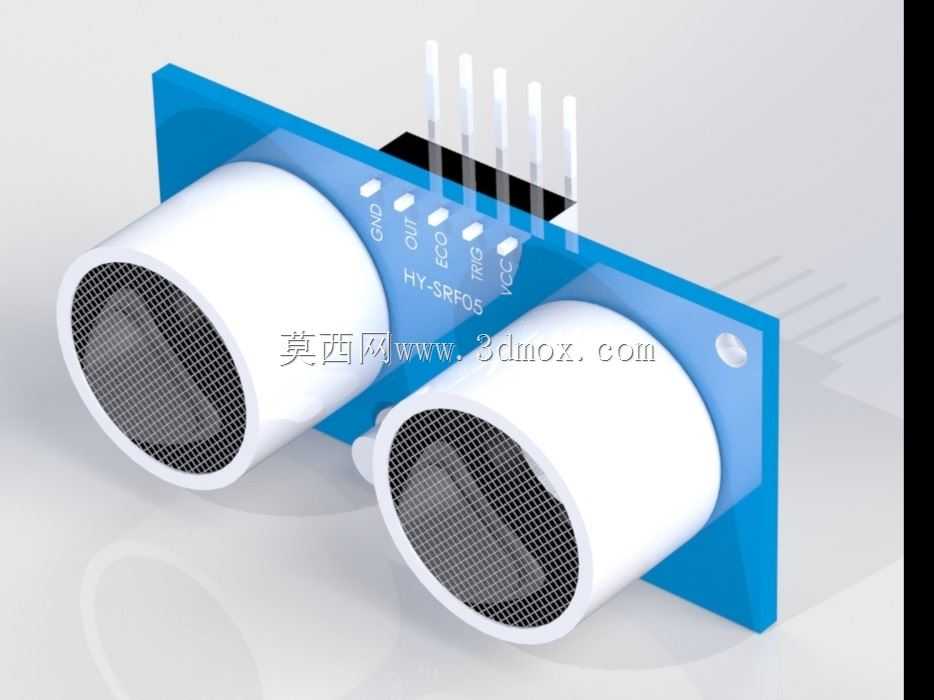

　　在嵌入式硬件开发、智能小车避障、工业物料位检测、公共区域人流计数、自动门感应触发这类场景里，超声波测距模块是普及率极高的非接触式检测部件，HY-SRF05作为常用的升级款测距模块，其结构设计直接决定了现场安装适配性与检测稳定性。从实际工程使用的角度看，这类模块的结构首先要服务于声学收发的物理特性，两个圆柱形的超声换能器分别承担发射与接收功能，探头的轴线平行度是结构设计里的核心管控点——如果两个探头的安装面存在角度偏差，发射出去的40kHz超声波束反射回波的接收增益会大幅下降，直接导致近距离测距盲区变大、远距离测距数据跳变，所以在PCB板的固定结构设计上，两个探头的安装孔位同轴度公差需要控制在0.1mm以内，探头端面与PCB安装面的垂直度也要做限位设计，避免焊接或者组装过程中出现探头歪斜的问题。

　　模块的蓝色PCB基板采用了标准的2.54mm排针间距设计，五个引出引脚分别对应电源、地、触发信号输入、回波信号输出，还有模式切换功能，排针的伸出长度做了适配设计，既可以直接插在面包板上做原型验证，也可以通过杜邦线连接到主控板，排针位置设置在基板的上边缘，避开两个超声探头的声波辐射区域，不会对声波的发射和接收造成遮挡。基板上的丝印标识清晰标注了每个引脚的功能定义，组装和接线的时候不需要额外查阅手册就能快速完成接线，降低现场接线的出错概率。两个超声探头的金属网罩是声学匹配层的保护结构，网罩的开孔率经过匹配设计，既可以阻挡外界的灰尘、杂物触碰内部的压电陶瓷振片，又不会对40kHz的超声波造成过多的衰减，探头外壳采用ABS材质注塑成型，和PCB板之间通过卡扣加焊点的双重固定方式，在有轻微振动的工业使用场景下，不会出现探头松动移位的问题。

　　从安装边界来看，整个模块的外形尺寸适配绝大多数开源硬件项目的安装空间，基板上预留了两个直径3mm的固定安装孔，孔位间距经过标准化设计，可以直接用M3螺丝固定在亚克力支架、3D打印的安装座或者设备的钣金外壳上，安装孔的位置设置在基板的左右两侧，距离探头边缘有足够的安全距离，安装的时候螺丝不会触碰探头外壳或者板上的贴片元件。模块的整体厚度控制在合理范围，两个圆柱形探头突出基板表面的高度一致，当模块安装在设备外壳内部的时候，只需要在外壳对应位置开出两个和探头直径匹配的开孔，让探头端面和外壳外表面基本齐平，就能保证声波的正常收发，不需要额外做声学导波结构。

　　在功能特性的结构适配层面，这款模块的电路布局做了分区设计，超声收发的高压驱动电路和信号处理电路之间做了铺地隔离，结构上两个探头之间的基板区域没有布置敏感的信号走线，减少发射电路的高压脉冲对接收回波信号的电磁干扰，提升小信号回波的识别能力。模块的工作电压适配常用的5V嵌入式系统供电，不需要额外的电压转换电路，电源引脚的位置靠近板边，接线的时候电源走线可以最短路径连接，减少线路上的压降干扰。实际使用的时候，这款模块可以实现2cm到450cm的非接触距离检测，测距精度可以达到3mm以内，相比早期的超声波模块，它的温度漂移控制更好，结构上没有可调电位器的设计，出厂前就完成了参数校准，现场使用不需要手动调整增益参数，减少了现场调试的工作量。

　　在不同的应用场景下，这款模块的结构都能很好适配：做智能小车避障使用的时候，可以把模块固定在小车车头的舵机云台上，模块的整体重量很轻，不会给舵机带来额外的负载，转动的时候不会因为惯性出现位置偏移；做工业料位检测的时候，可以把模块安装在料仓的顶部，垂直向下检测料面高度，模块的PCB板做了喷锡工艺处理，在普通的工业粉尘环境下可以稳定工作，探头的网罩可以阻挡大部分料仓内的浮尘附着在振片表面，日常维护只需要定期用干毛刷清理网罩表面的积尘就可以；做自动门感应使用的时候，模块可以嵌入到自动门的门框内，探头朝向人员进出的方向，模块的静态功耗很低，适合长期连续通电工作的场景，结构上没有外露的活动部件，长期使用不会出现机械磨损导致的故障。

　　从三维建模的角度来看，还原这款模块的结构需要重点关注几个关键尺寸：两个超声探头的中心间距、探头的直径和突出基板的高度、排针的间距和伸出长度、安装孔的孔径和孔位坐标，这些尺寸是做结构装配干涉检查的核心参数，如果建模的时候这些尺寸出现偏差，后续做整机装配的时候就会出现安装孔对不上、探头和外壳开孔干涉、排针和插座插合不到位的问题。建模的时候可以先绘制PCB基板的轮廓，定位两个安装孔和排针的位置，再分别绘制两个超声探头的结构，注意探头端面的网罩纹理不需要做过于精细的建模，只要保证外形尺寸准确就可以满足结构设计的需求，板上的贴片电容、电阻这类小元件如果不影响装配检查，可以做简化处理，重点保证外部装配尺寸的准确性，这样导出的三维模型可以直接用于整机的结构装配、安装干涉检查、工程出图等环节，帮助结构设计人员在设计阶段就完成模块的安装布局验证，减少后期打样的迭代次数。
