ARDUINO电压检测模块结构设计

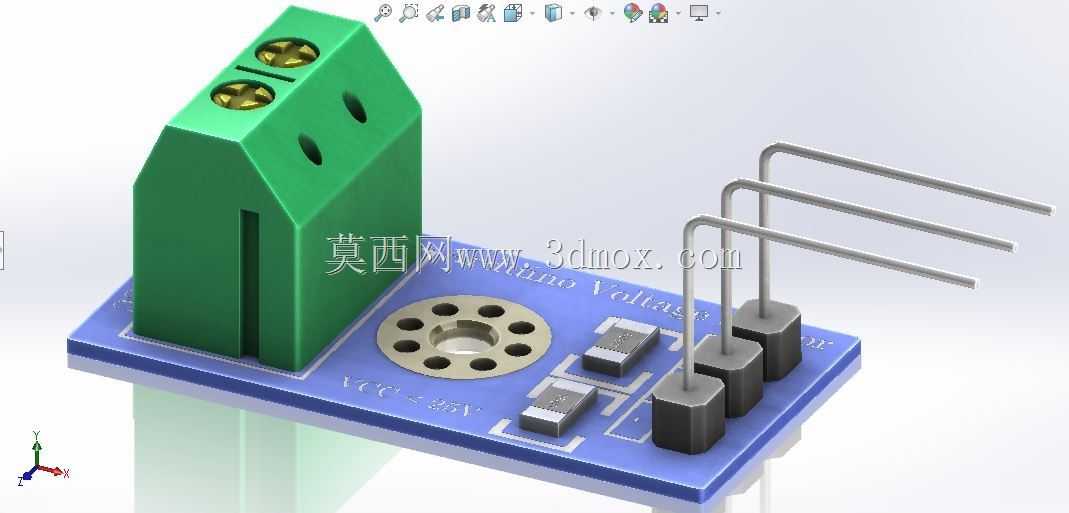

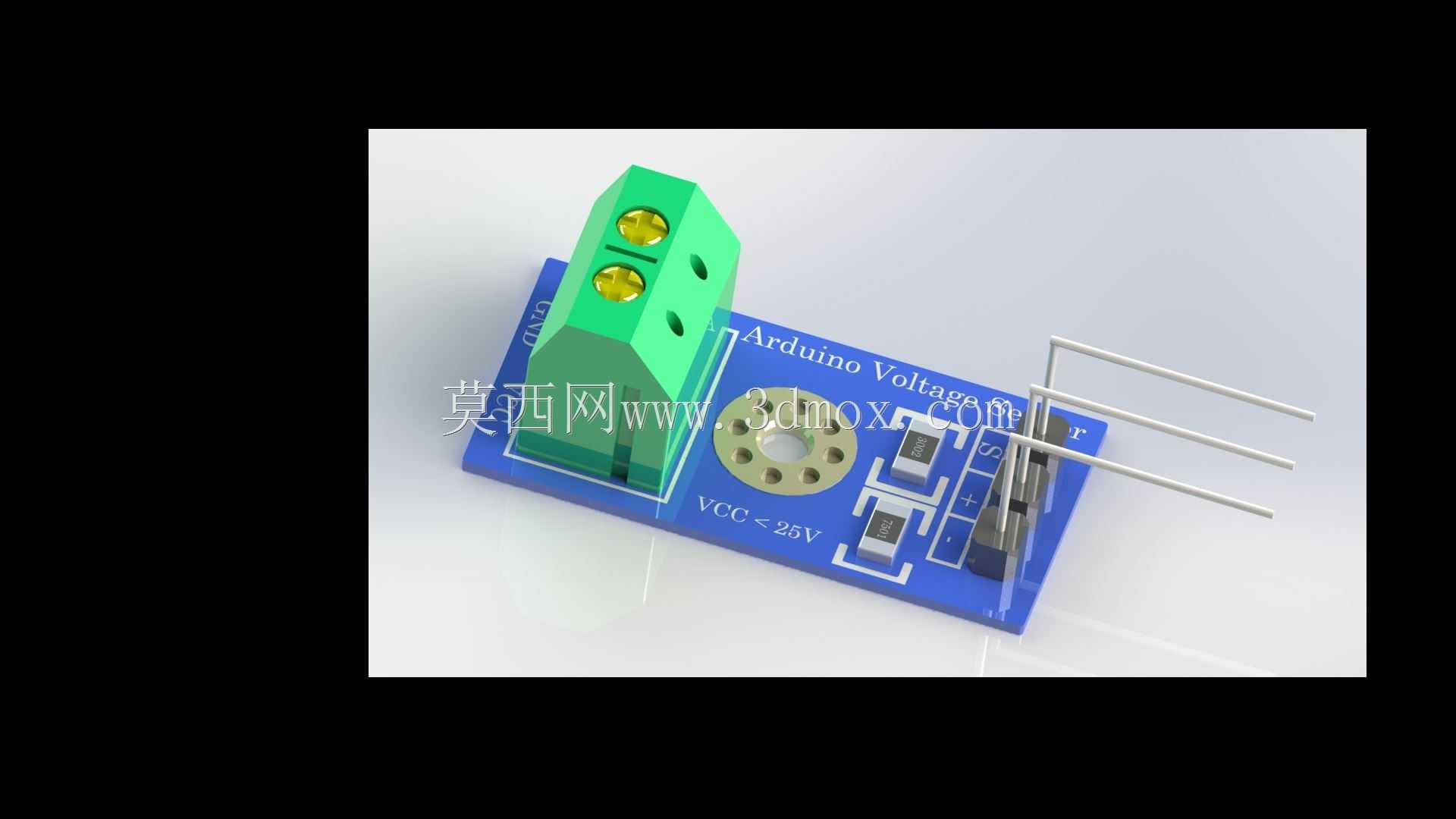

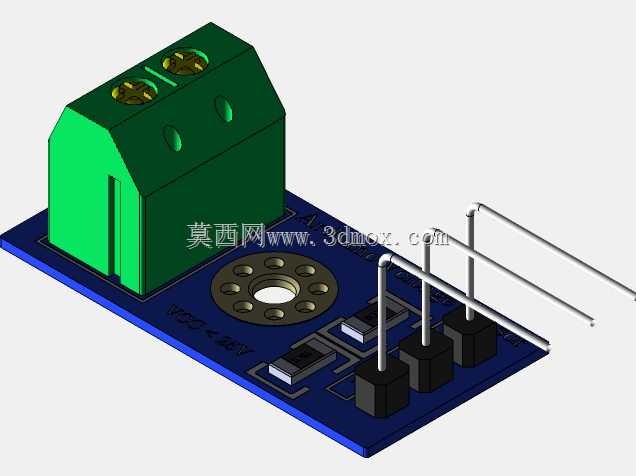

　　在嵌入式开发与小型电控系统搭建场景中，电压采集是实现设备状态监控、电源工况反馈的核心环节，这款适配ARDUINO平台的电压传感模块，主要面向低压直流回路的电压参数采集需求，可直接对接主控板的模拟输入端口，将0-25V区间内的直流电压值按比例转换为主控可识别的模拟信号，无需额外搭建分压采样电路，能大幅缩短原型开发的硬件调试周期。从结构设计层面看，模块采用标准单排排针作为对外电气接口，排针引脚间距遵循2.54mm通用接插件规范，可直接插装在面包板上完成快速验证，也可通过杜邦线与主控板实现飞线连接，适配不同的安装布线需求。

　　模块上的绿色接线端子采用螺钉压接式结构，端子的进线孔朝向与PCB板面呈垂直布局，现场接线时无需弯折导线，可直接将待测回路的正负极导线插入端子孔后拧紧顶部的压接螺钉，压接螺钉采用标准十字槽型，适配常规电工螺丝刀操作，端子与PCB之间采用波峰焊固定，焊盘位置做了加大铜皮处理，可承受常规接线时的扭转应力，避免焊盘脱落导致的接触不良问题。PCB板的外形采用矩形切角设计，板上预留了一个直径3mm的圆形安装孔，安装孔中心距板边的距离经过统一核算，可配合M3规格的尼龙螺柱将模块固定在电控安装板或3D打印的设备外壳内部，安装孔周边做了露铜禁布处理，避免固定螺钉接触板上线路造成短路。

　　板上的分压电阻采用0805封装的贴片元件，电阻排布位置避开了接线端子与排针的安装投影区，焊接组装时不会出现元件干涉，电阻与采样端口之间的走线做了等宽处理，减少线路阻抗对采样精度的影响。模块的整体厚度控制在15mm以内，排针伸出PCB板面的高度为11mm，接线端子的顶部距板面高度为13mm，在密集排布的电控仓内也能预留出足够的接线操作空间，不会与相邻的其他功能模块产生结构干涉。从实际使用的角度出发，这款模块的结构设计充分考虑了原型开发阶段的快速拆装需求，所有接插件均采用行业通用规格，无需定制特殊配件即可完成替换，PCB板的边角做了R1圆角处理，避免安装调试过程中板边毛刺划伤操作人员或导线绝缘层。

　　在工业级小型传感节点的改装场景中，这款模块也可通过灌封处理提升防护等级，板上元件的排布间距预留了足够的灌封胶流动空间，不会出现胶体积聚导致的散热不畅问题。模块的采样输入端没有额外增加冗余的防护结构，设计时将压敏电阻与滤波电容的安装位做了预留，使用者可根据实际应用场景的工况需求自行焊接对应的防护元件，灵活适配不同的电磁干扰环境。接线端子的额定电流规格为5A，完全满足低压电压采样回路的载流需求，端子的塑料基座采用PA66材质，具备基础的阻燃性能，可应对回路中短时的过载发热工况。排针采用黄铜镀锡材质，接触电阻低且具备一定的抗氧化能力，可满足多次插拔后的接触可靠性要求，适配开发阶段频繁拆装调试的使用场景。
