标准0.5W直插色环电阻三维结构

　　在消费类电子、工业控制板卡、低压电源回路的设计环节中，直插色环电阻是最基础也最常用的被动限流元件，本次构建的三维模型完整还原了0.5W功率等级直插电阻的全部结构细节，可直接用于PCB装配干涉校验、教学演示模型搭建、产品爆炸图制作等场景。很多刚接触硬件结构设计的工程师容易忽略直插元件的实体尺寸边界，在做板卡布局、外壳开孔、灌封空间预留时，往往只参考封装库的焊盘尺寸，忽略电阻本体的径向直径、引脚成型后的弯折高度，最终导致装配时元件顶壳、引脚过短无法波峰焊、相邻元件干涉等问题，这个模型的构建初衷就是填补这类实体参考的空白。

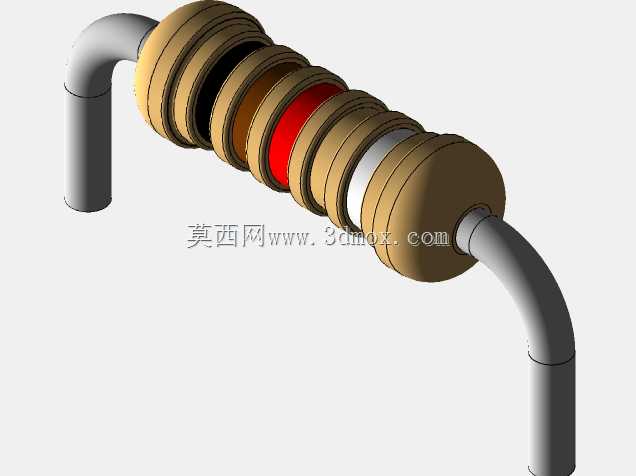

　　从结构组成来看，模型完整还原了电阻的几个核心部分：中间的陶瓷基体是电阻的核心承载结构，0.5W规格的电阻陶瓷基体长度、直径都有行业通用的尺寸规范，基体表面覆盖的色环涂层按照常规碳膜电阻的色环排布做了分层还原，不同颜色的环带对应不同的阻值、精度标识，建模时特意区分了涂层的厚度差，避免和基体做成一体化结构失去真实感。基体两端的金属压帽是连接电阻膜与引脚的关键结构，压帽和陶瓷基体之间是过盈压装配合，建模时还原了压帽边缘的轻微卷边结构，这是实际压装工艺留下的特征，很多简化模型会把压帽做成光滑圆柱，和实际生产出来的零件特征存在偏差。两端引出的镀锡铜引脚做了90度弯折成型处理，还原了板卡直插装配时的标准引脚形态，引脚的线径、弯折半径、伸出长度都按照实际量产的成型规范设置，既保证引脚穿过PCB焊盘后有足够的伸出长度满足波峰焊的吃锡要求，也避免引脚过长导致剪脚工序残留的锡渣掉落造成板卡短路。在实际电路应用中，这类0.5W电阻主要承担回路限流、分压、信号端接上拉下拉等功能，相比贴片电阻，直插封装的电阻功率冗余更大，抗浪涌电流冲击的能力更强，在电源输入回路、大电流采样回路、高压泄放回路中应用非常广泛。

　　建模过程中特意考虑了不同应用场景的装配边界：当电阻卧式贴板安装时，本体底部距离PCB板面的高度由引脚弯折的高度决定，这个尺寸直接影响板卡刷三防漆时的漆膜覆盖效果，如果高度过低，漆液无法流到电阻本体下方，容易留下防潮盲区；如果高度过高，会占用板卡上方的外壳空间，对薄型设备的内部堆叠造成影响。当电阻立式安装时，本体的径向直径决定了相邻元件的最小安装间距，尤其是在高压回路中，电阻本体和周边电解电容、二极管等元件的间距需要满足安规爬电距离要求，精准的本体模型可以直接在三维装配环境中测量间距，不用等到打样后再做安规测试整改。模型的细节处理上，还原了电阻本体表面的哑光涂层质感、金属压帽的轻微金属光泽、引脚表面的镀锡层质感，在做产品宣传动画、教学演示课件时，可以直接赋予材质渲染，不需要再做额外的细节调整。引脚的弯折处做了圆角过渡处理，符合实际引脚加工的工艺特征，避免直角弯折导致的引脚应力集中断裂问题，这也是实际生产中对引脚成型的基本要求——弯折半径不能小于引脚线径的1.5倍，防止铜材在弯折过程中出现晶格断裂导致虚接、脱落。

　　很多工程师在做三维布局时，习惯用简化的圆柱体代替电阻模型，忽略两端压帽的凸起尺寸、色环涂层的厚度，在做紧凑空间的设备堆叠时，往往会出现0.1-0.3mm的尺寸偏差，刚好导致外壳装配时压到元件，这类问题在量产阶段整改会耗费大量的模具修模成本，而使用精准的元件模型做前期布局校验，可以在设计阶段就规避这类干涉风险。另外，在做自动化插件设备的编程调试时，精准的元件三维模型也可以用来模拟插件头的取料位置、插件行程，避免插件头压伤电阻本体、引脚对位偏移等问题，提升产线调试的效率。
