三百毫米行程电动直线推执行机构

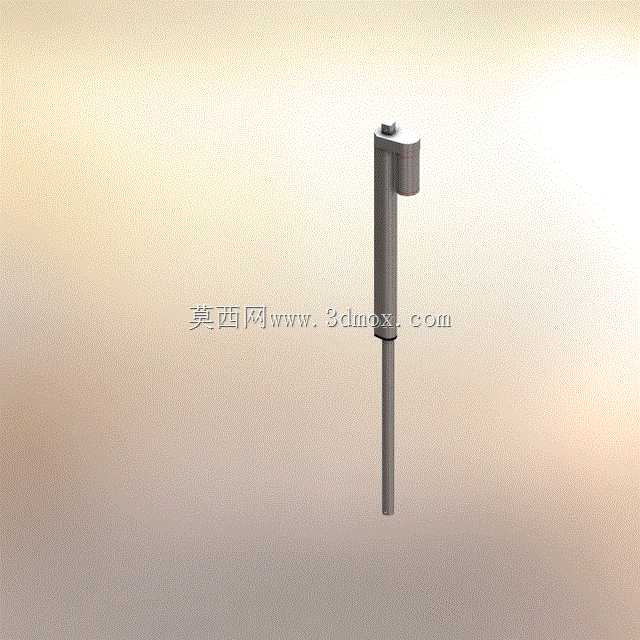

　　从结构设计逻辑来看，这类执行器把减速机构、传动丝杆、导向结构全部集成在圆柱形的主体外壳内部，不需要使用者额外搭配导轨、丝杆座、连轴器这类零散传动件，拿到部件后只需要固定两端的安装孔位，接通对应直流电源就能实现推杆的伸出与回缩动作，大幅降低了小型设备的传动结构搭建难度。实际应用里，这类12V直流供电的执行器常被用在小型机器人的关节动作驱动、智能开窗机构的推拉、小型升降平台的举升、自动化物料分拣机构的挡料动作输出，还有DIY改装项目里的直线位移输出场景，1000N的额定推力足够应对几十公斤级别的负载推拉需求，12mm每秒的空载运行速度，既不会因为速度过快带来动作冲击，也能满足多数低速往复动作的节拍要求。在小型自动化设备、桌面级机器人改造、智能家居传动结构、教学实验平台搭建这类场景里，小推力长行程的直线执行部件一直是选型里的高频需求，很多场景不需要大吨位液压推杆的出力，也不需要丝杆模组的复杂安装结构，一体化的电动直线执行器反而能在紧凑空间里完成直线往复动作的输出。这款行程300mm的直线执行器，整体采用同轴式布局，驱动电机与推杆主体平行排布，输出杆沿主体轴向做直线伸缩动作，整体外轮廓没有突出的安装冗余结构，能适配很多狭窄安装位的布局需求。

　　从安装边界来看，执行器主体为细长圆柱结构，尾部带铰接安装位，伸出杆顶端也预留了连接孔位，安装时既可以采用两端铰接的方式适配摆动式推拉场景，也可以通过固定支架把主体锁死在安装基板上，让输出杆做纯直线方向的动作输出；300mm的有效行程能覆盖多数小行程直线动作的需求，不需要额外拼接加长杆，避免了拼接带来的同轴度误差与结构强度下降问题。设计这类集成式执行器模型的时候，需要重点还原内部传动的空间避让关系，外壳的壁厚要满足日常使用的结构强度要求，输出杆与主体的配合段要预留足够的导向长度，避免伸出到最大行程时出现杆体晃动的问题；尾部的电机安装位要和主体腔体保持精准的同轴度，不然会导致内部减速齿轮啮合异常，增大运行阻力甚至出现卡滞。

　　很多新手在做这类部件建模的时候，容易忽略伸出杆的行程限位结构，实际产品里不管是内置限位开关还是机械硬限位，都要在模型里体现出最大伸出与完全回缩两个状态的位置关系，避免后续做设备装配时出现行程干涉的问题。另外这类直流驱动的执行器，供电线路从尾部电机端引出，建模时也要预留出线的空间位置，避免安装时线缆被主体结构挤压磨损。在做设备整体布局的时候，要注意执行器完全回缩时的总长度，以及完全伸出时的总长度，提前在安装空间里预留足够的伸缩余量，尤其是两端采用铰接安装的场景，还要计算推杆摆动过程中与周边结构的安全间隙，避免动作过程中出现碰撞。

　　这类一体化执行器相比零散搭建的丝杆传动结构，优势在于整体密封性更好，日常使用中灰尘、碎屑不容易进入传动腔体，维护成本更低，而且出厂前已经做了传动配合的调试，不需要使用者自己调整丝杆预紧、齿轮间隙，对于快速搭建原型设备的场景来说，能节省大量的结构调试时间。在做三维装配的时候，可以把这个执行器模型做成可动的装配体，设置好伸出与回缩的行程限位，在整体设备的运动仿真里直接调用，就能验证整个传动动作的干涉情况，提前排查布局里的空间冲突问题，减少后续实物加工装配时的整改成本。
