直插式铝电解电容器三维结构设计

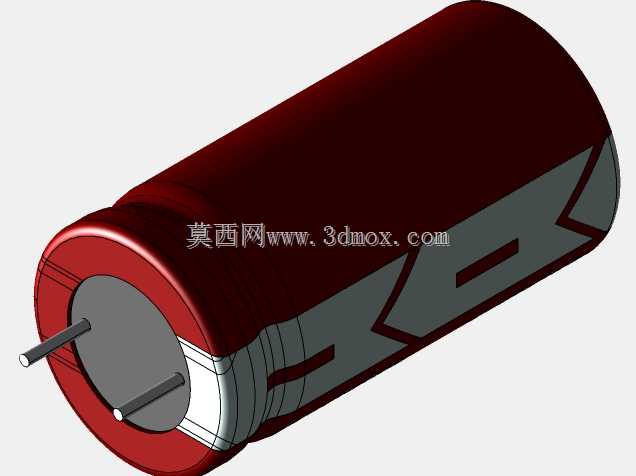

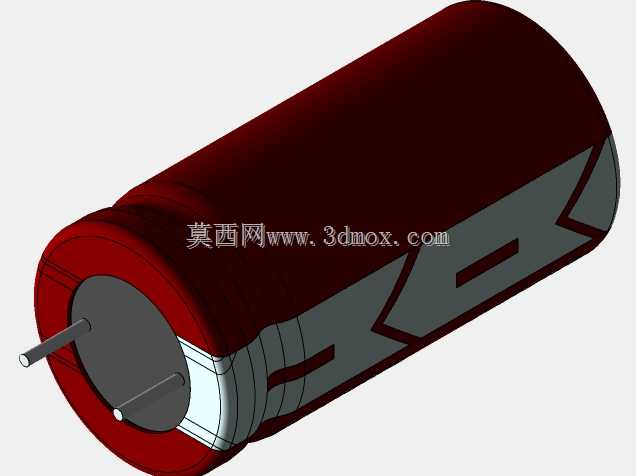

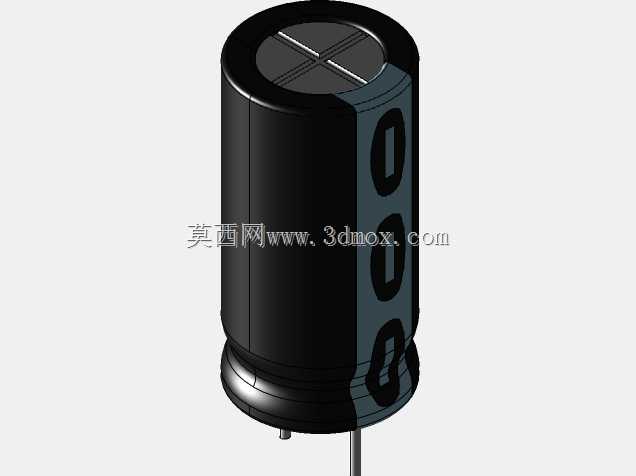

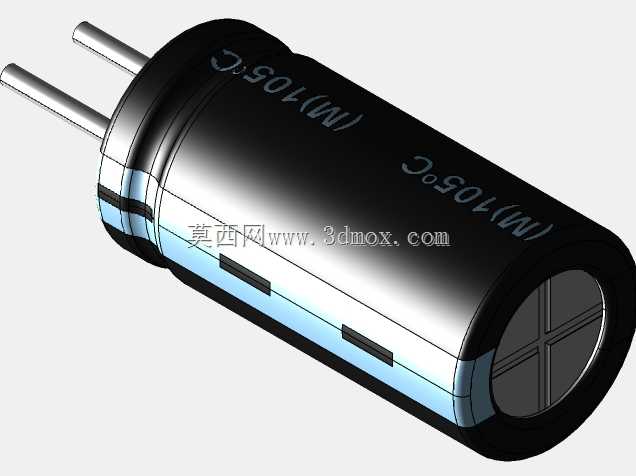

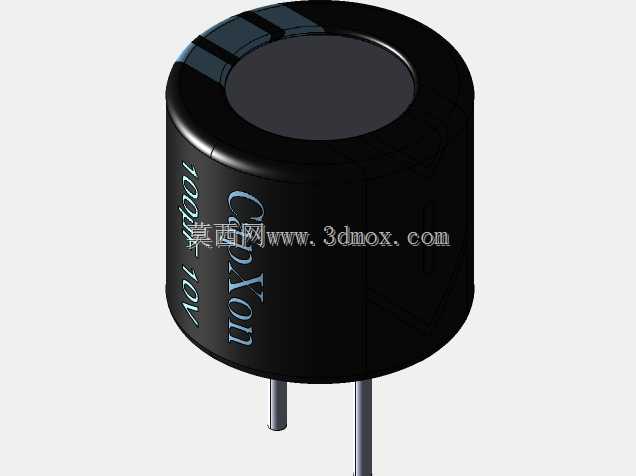

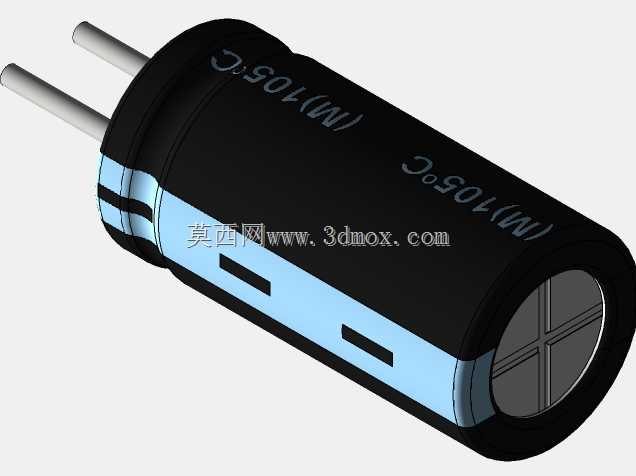

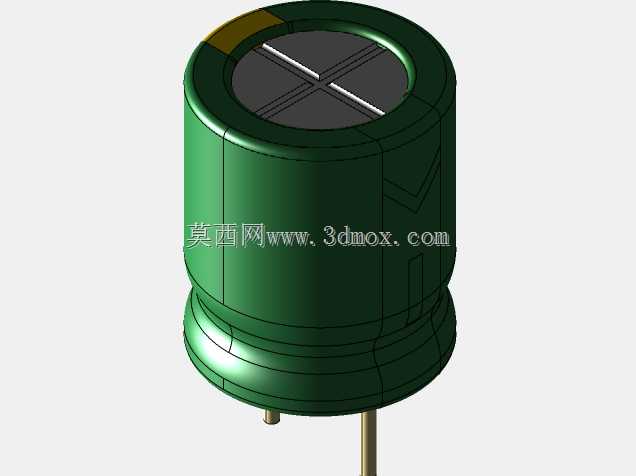

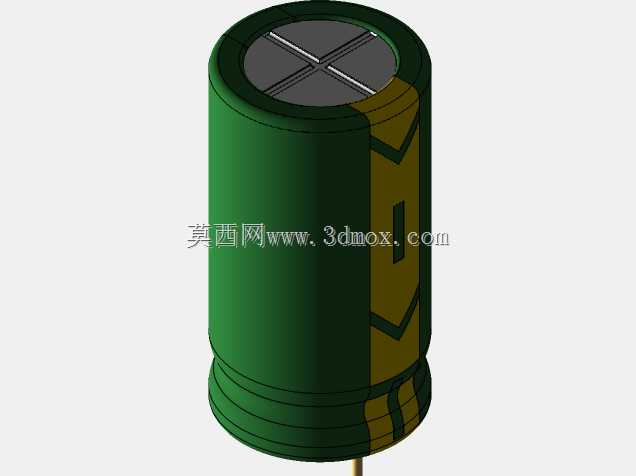

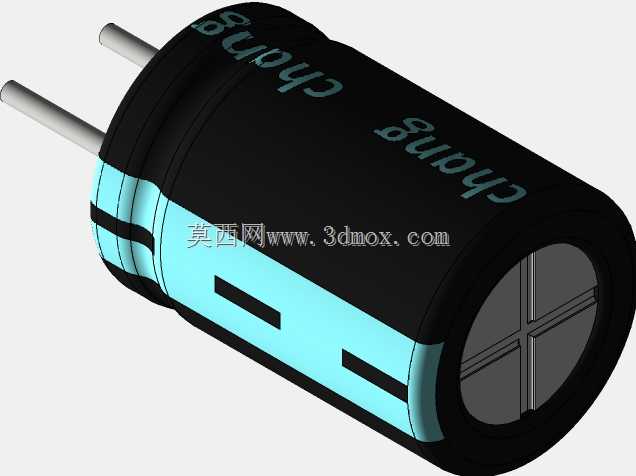

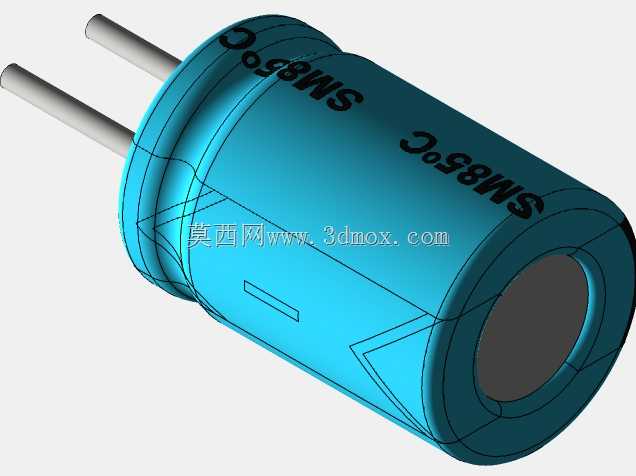

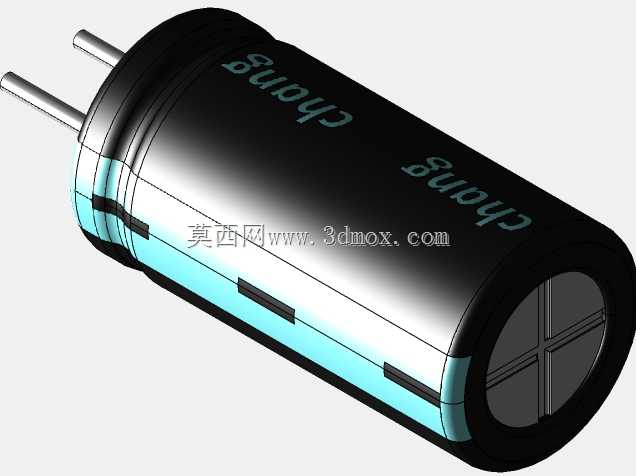

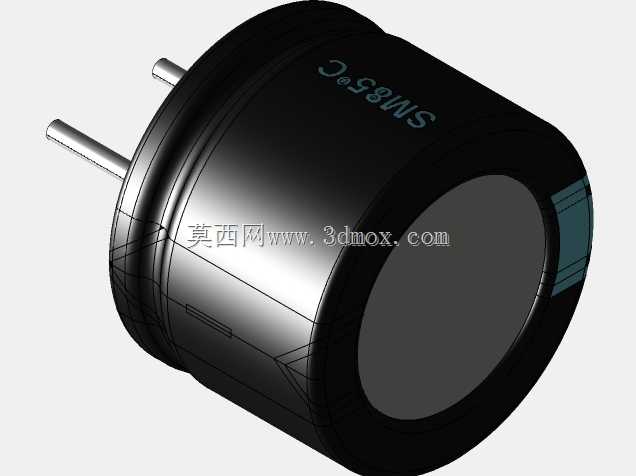

　　在开关电源输入整流滤波回路、工控板卡直流母线储能回路、音频功放耦合退耦回路这类场景中，直插铝电解电容是出现频率极高的被动元件，做PCB布局、结构干涉检查、整机BOM三维可视化装配时，精准的电容三维模型能大幅减少打样阶段的装配冲突问题。这款直插铝电解电容采用圆柱形卷绕芯子外包封结构，主体外壳为深棕红色阻燃PVC封套，封套表面预留了极性标识区与参数印刷位，负极对应侧的封套边缘带有醒目的标识条，生产装配时可快速识别引脚极性，避免反向插装导致的电容击穿、鼓包漏液等失效问题。

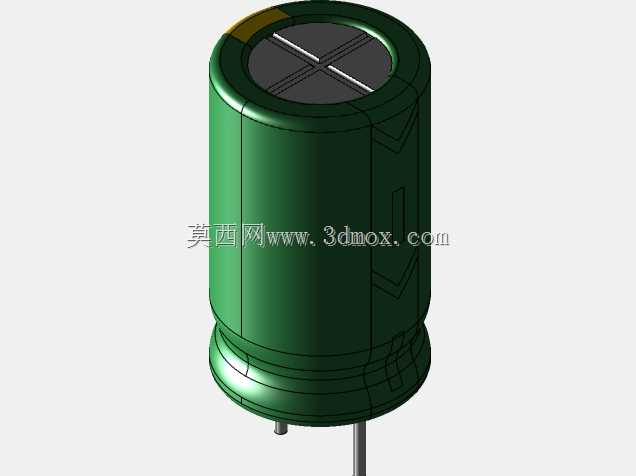

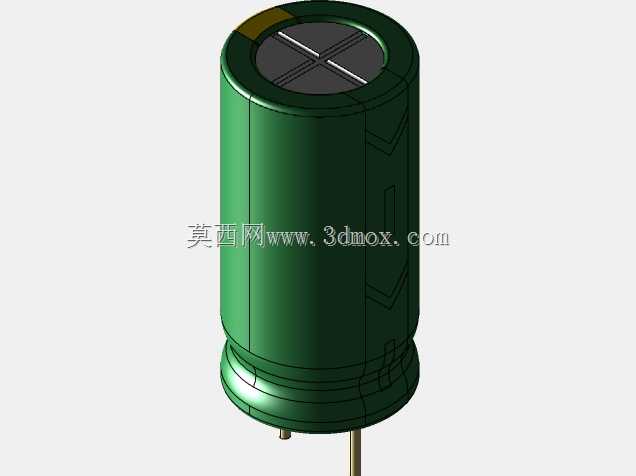

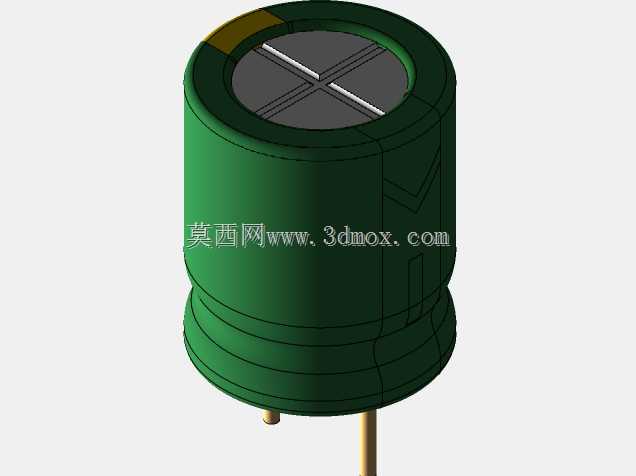

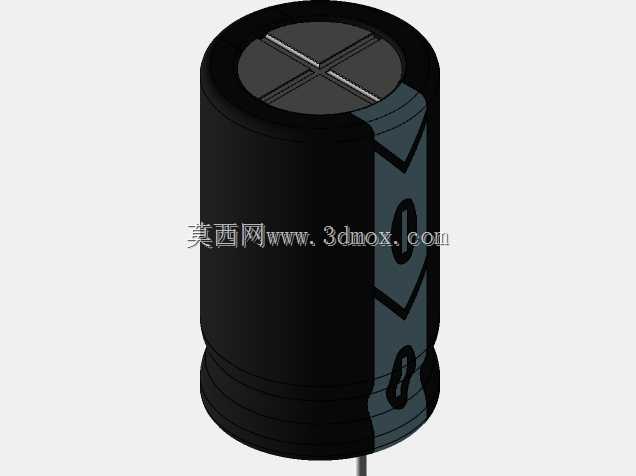

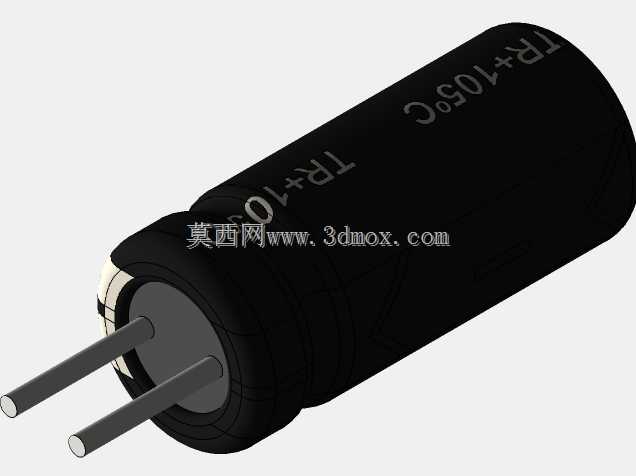

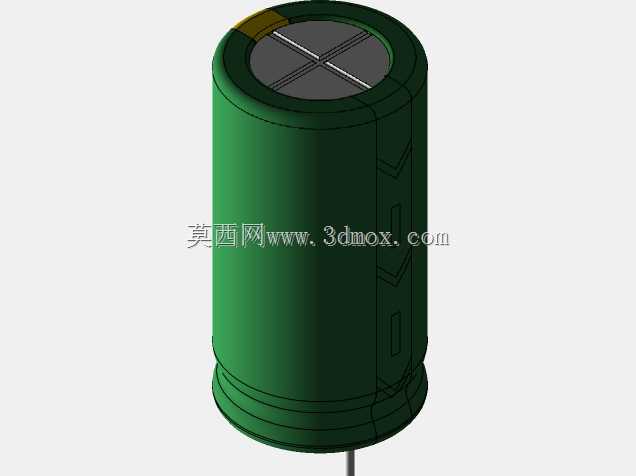

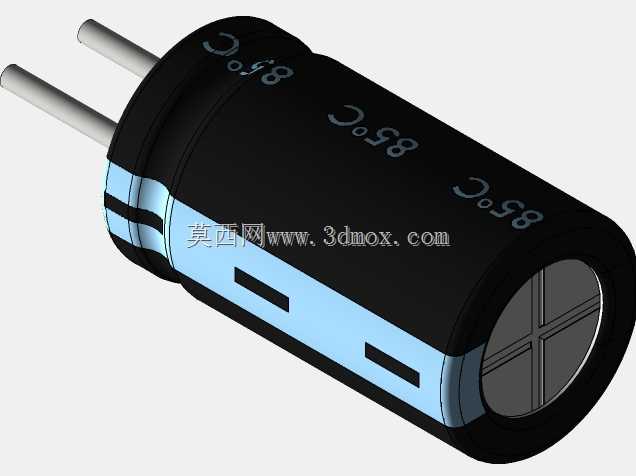

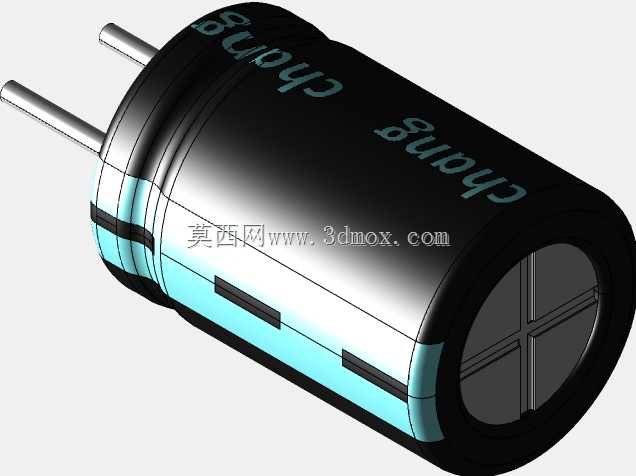

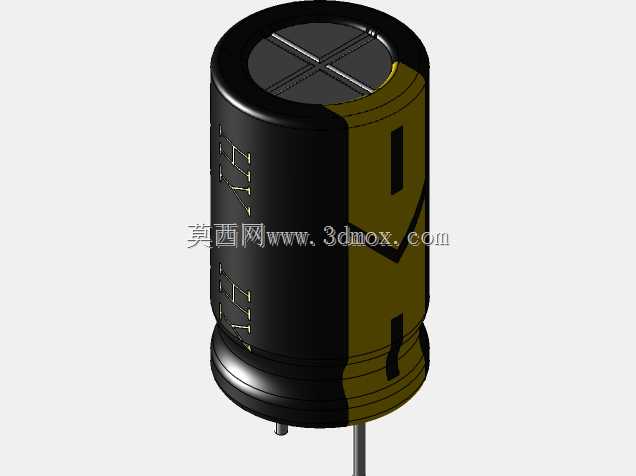

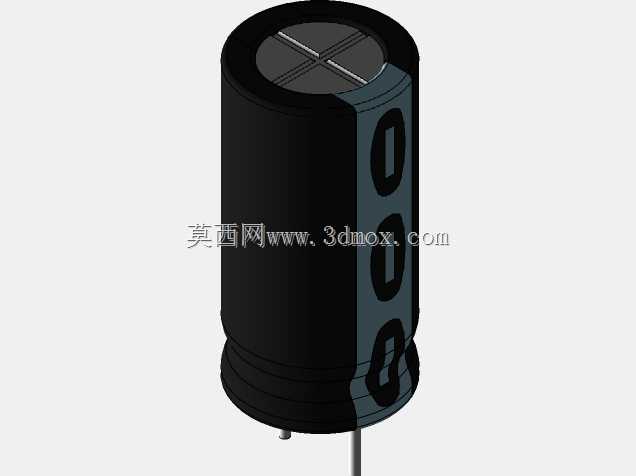

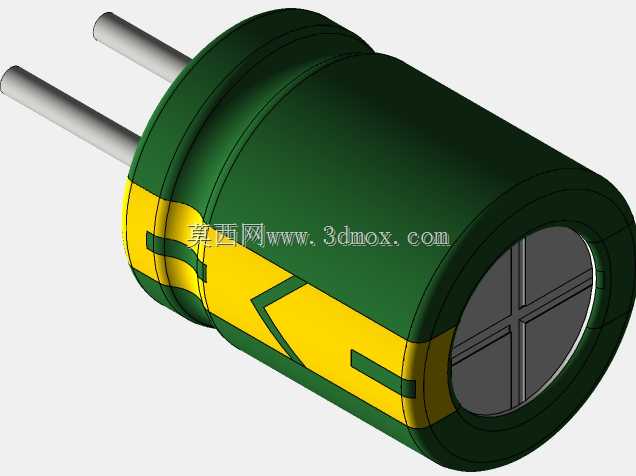

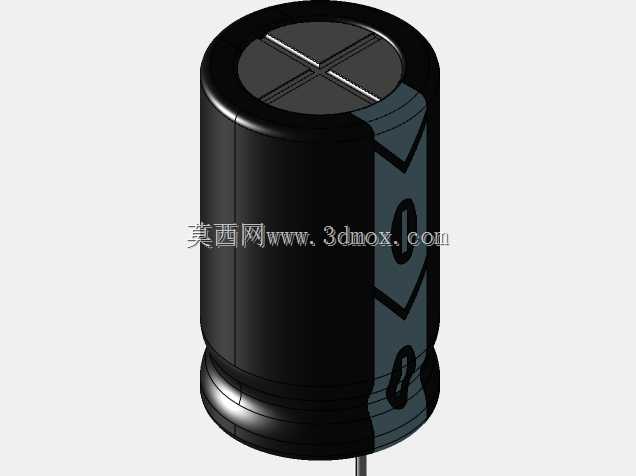

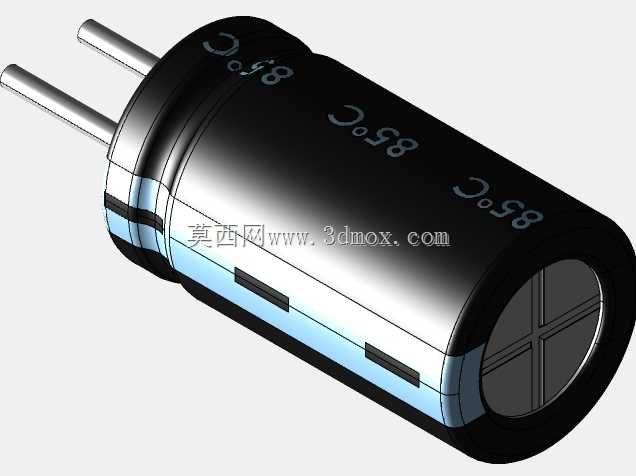

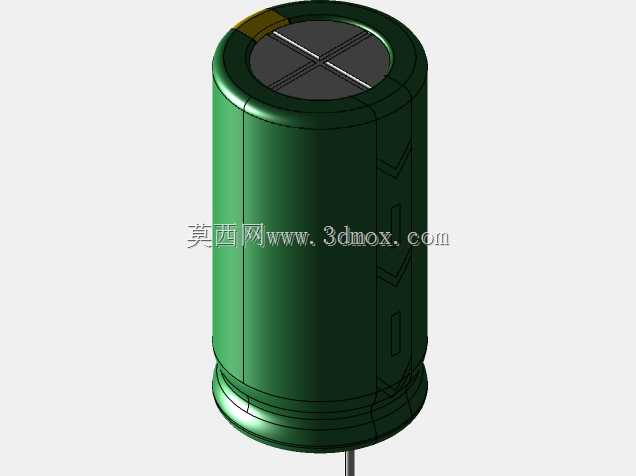

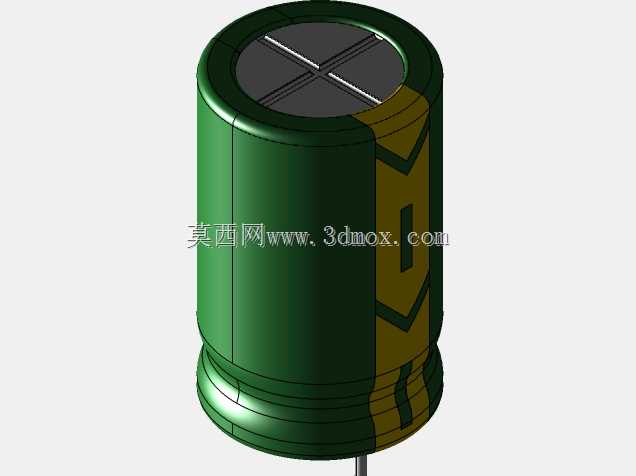

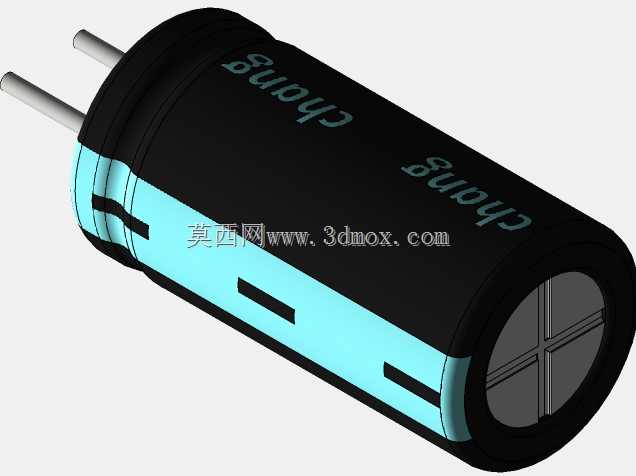

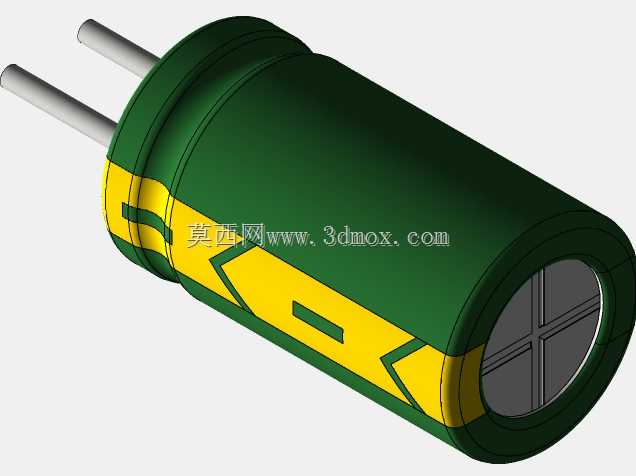

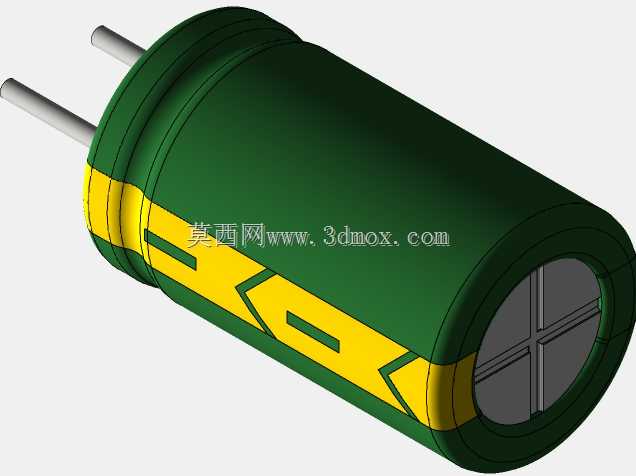

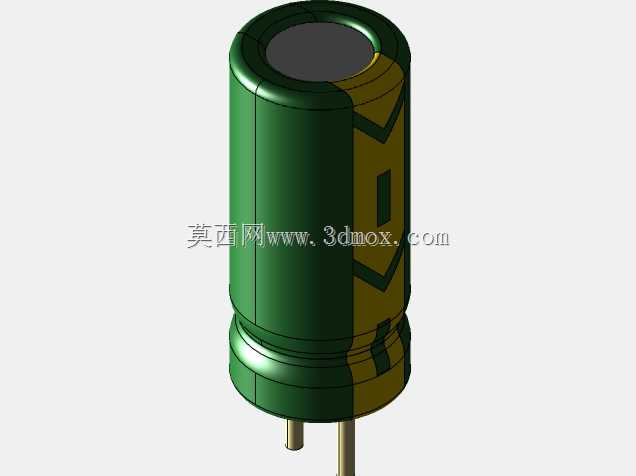

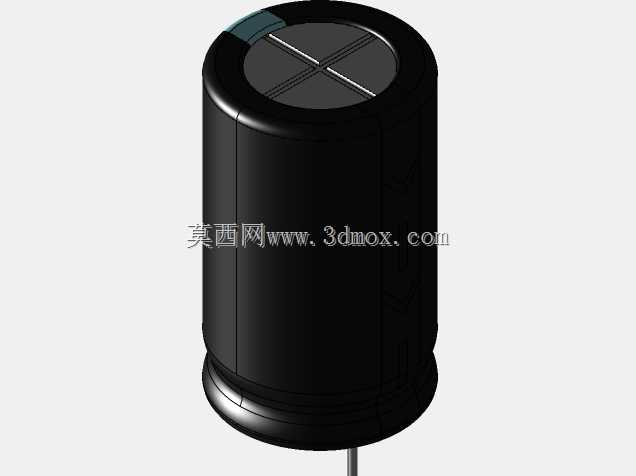

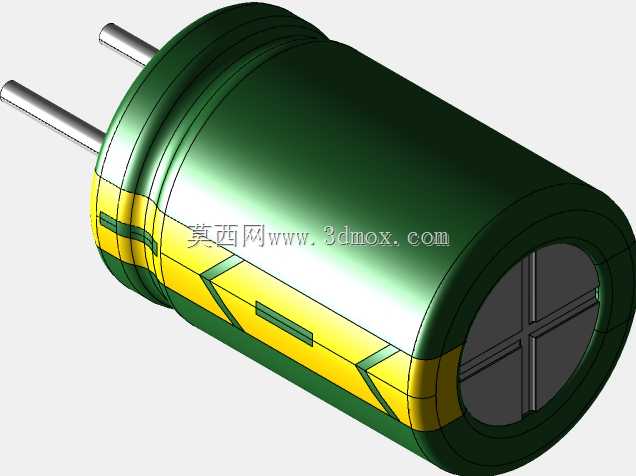

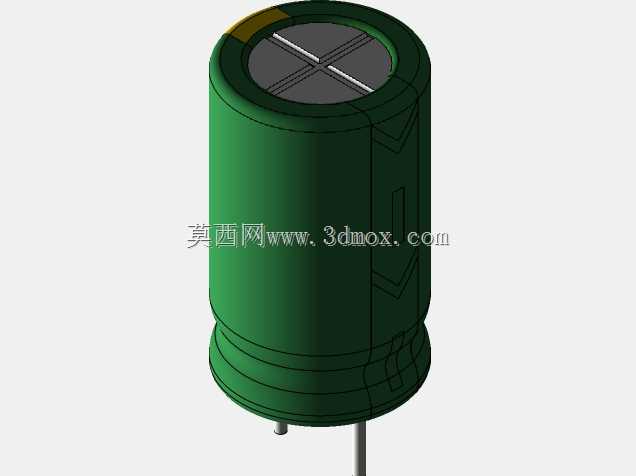

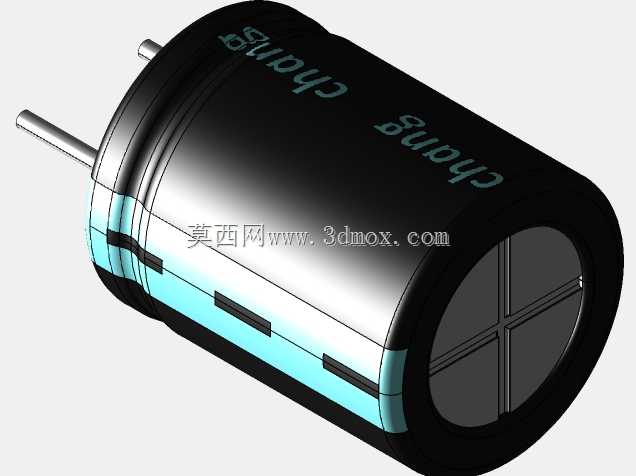

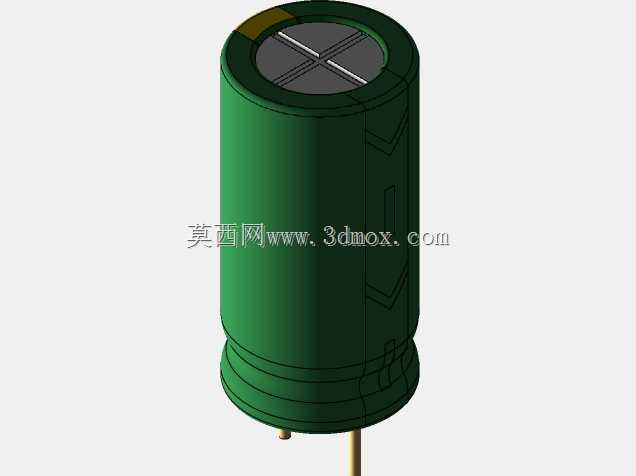

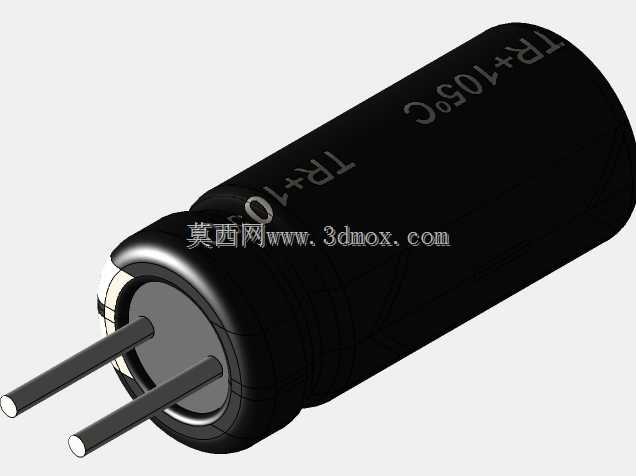

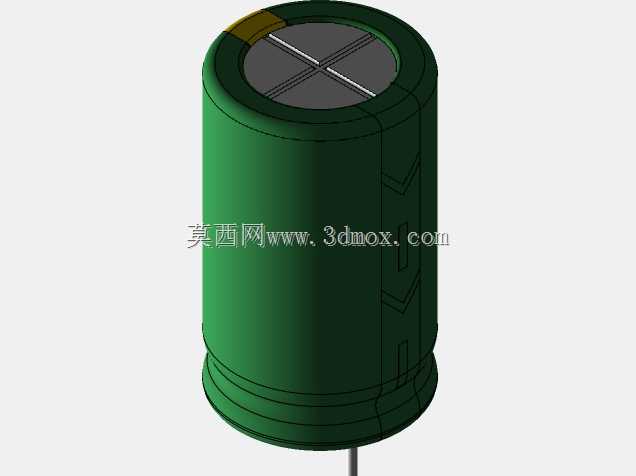

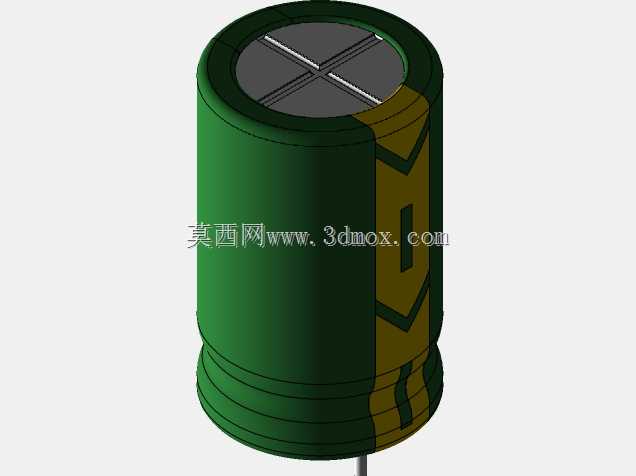

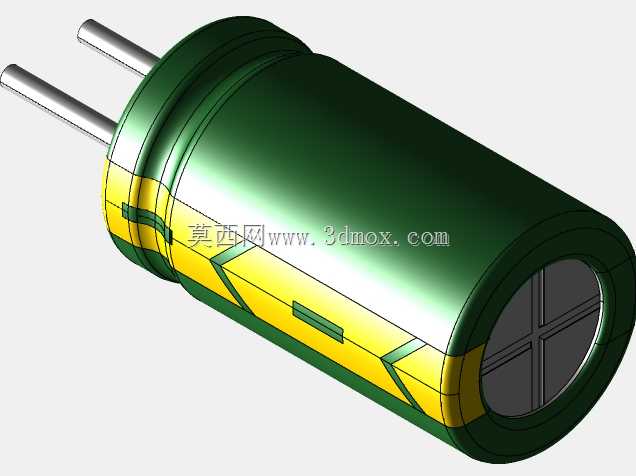

　　电容顶部为铝壳密封端，带有预制的十字形防爆刻槽，当电容内部因过压、过温、反向接入导致电解液汽化、内部压力升高时，防爆刻槽会优先开裂释放压力，避免外壳爆裂引发周边元件损坏或安全事故。底部伸出两根平行的镀锡铜质引脚，引脚直径、引脚间距严格对应常规直插元件的PCB焊盘孔径设计，引脚长度适配波峰焊、手工焊的常规加工要求，插装时引脚可顺利穿过PCB对应焊盘，预留的引脚长度可满足剪脚工序的加工余量需求。建模过程中优先还原了电容的实际装配边界：主体圆柱的外径、本体总长度严格对应同规格直插电解电容的实物尺寸，引脚的伸出长度、引脚中心距按照行业通用公差做了适配，封套与内部铝壳的配合间隙、底部密封胶塞的凸起结构都做了细节还原，在做整机结构装配检查时，可直接调用该模型验证电容与周边散热器、高大元件、外壳结构件的安全间隙，避免出现电容高度超出壳体内部空间、引脚与周边走线距离不足引发耐压问题。

　　从功能特性来看，这类铝电解电容具备容量大、单位成本低的特点，适合用于低频滤波、大电流储能的电路场景，建模时还原的防爆槽结构、极性标识特征，可帮助结构设计人员在做DFM检查时，快速确认元件插装方向的预留空间是否足够，比如部分卧式安装的电解电容，需要确认防爆槽朝向是否避开周边敏感元件，防止电容泄压时喷出的电解液污染周边电路。做PCB布局时，该模型可直接导入EDA软件的三维预览环境，检查元件高度是否与机箱盖板、内部支撑柱产生干涉，尤其是在紧凑型电源模块、小型化工控设备的结构设计中，电解电容往往是板上高度较高的元件之一，精准的外形尺寸模型能帮助设计人员提前优化元件布局，减少后期改板的次数。

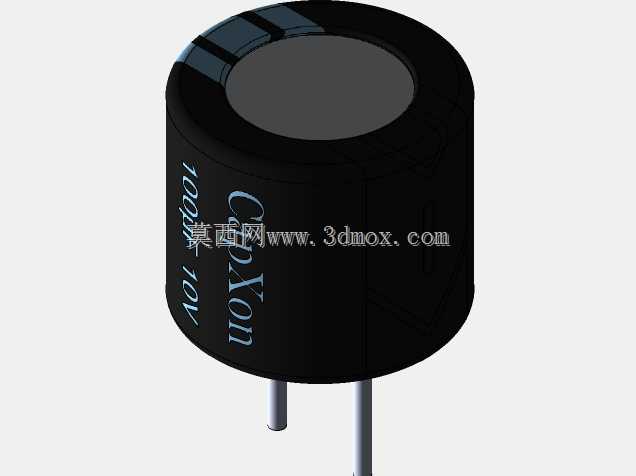

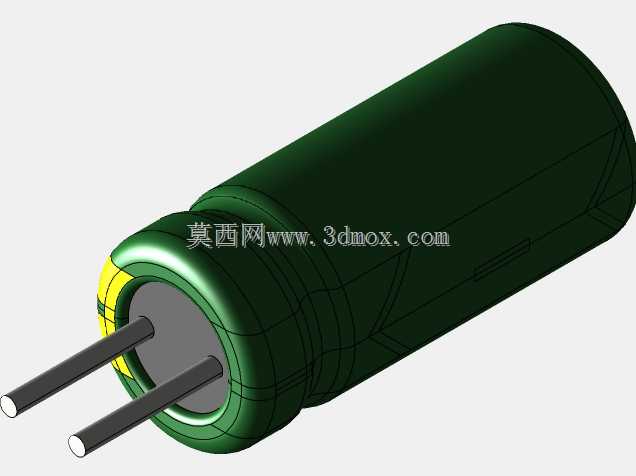

　　引脚部分的建模还原了实际引脚的圆柱形态与表面镀层的质感，在做焊盘设计校核时，可直观确认引脚与焊盘的匹配度，避免因焊盘孔径设计过小导致插装困难，或是孔径过大导致焊接时虚焊、锡量不足的问题。封套表面的标识区域做了平面化处理，后续可根据实际选型的电容参数，在对应位置添加耐压值、容量值、耐温等级、品牌标识等丝印内容，满足整机三维BOM的可视化展示需求。电容底部的密封胶塞部分做了细节刻画，还原了胶塞与铝壳的配合结构，在做热仿真分析时，可根据该结构准确设置电容的热传导路径，模拟电容在额定工作温度下的外壳温升，验证周边散热设计是否满足电容的工作温度要求。
