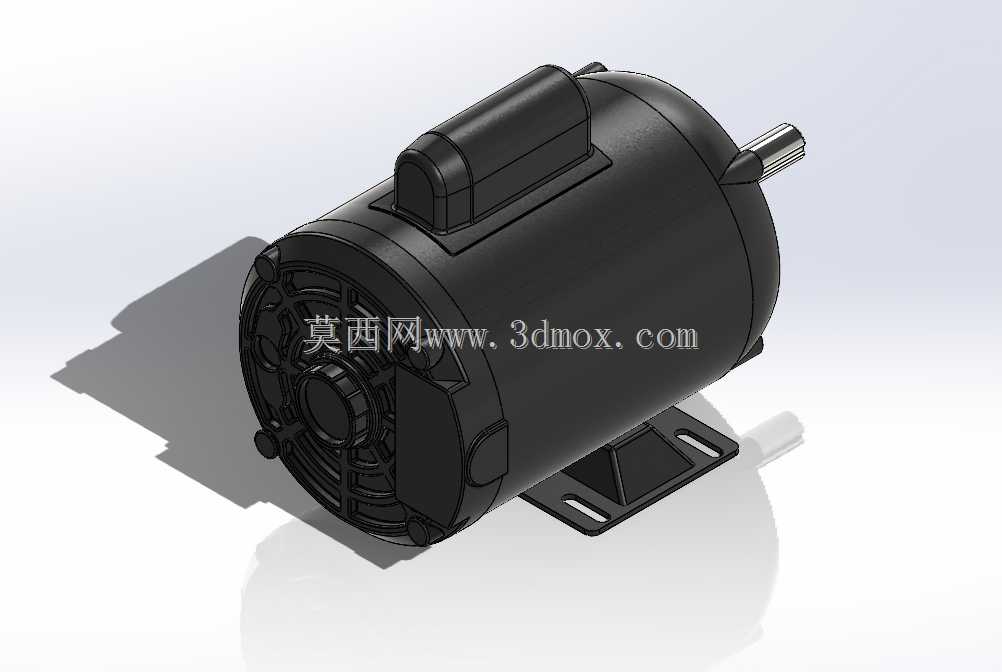

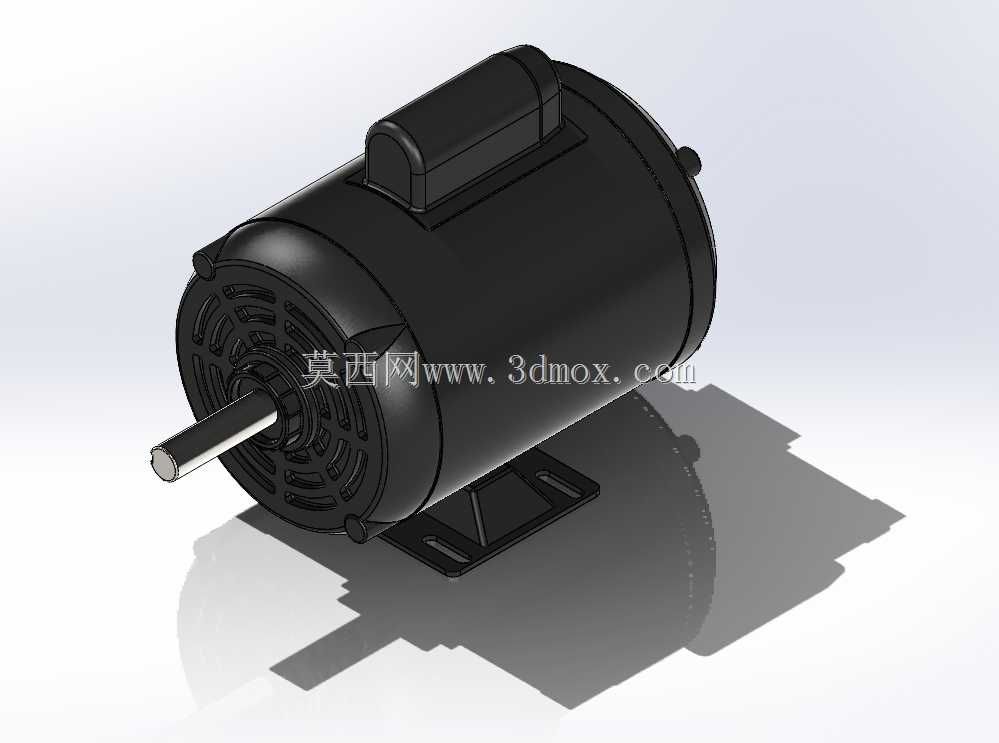

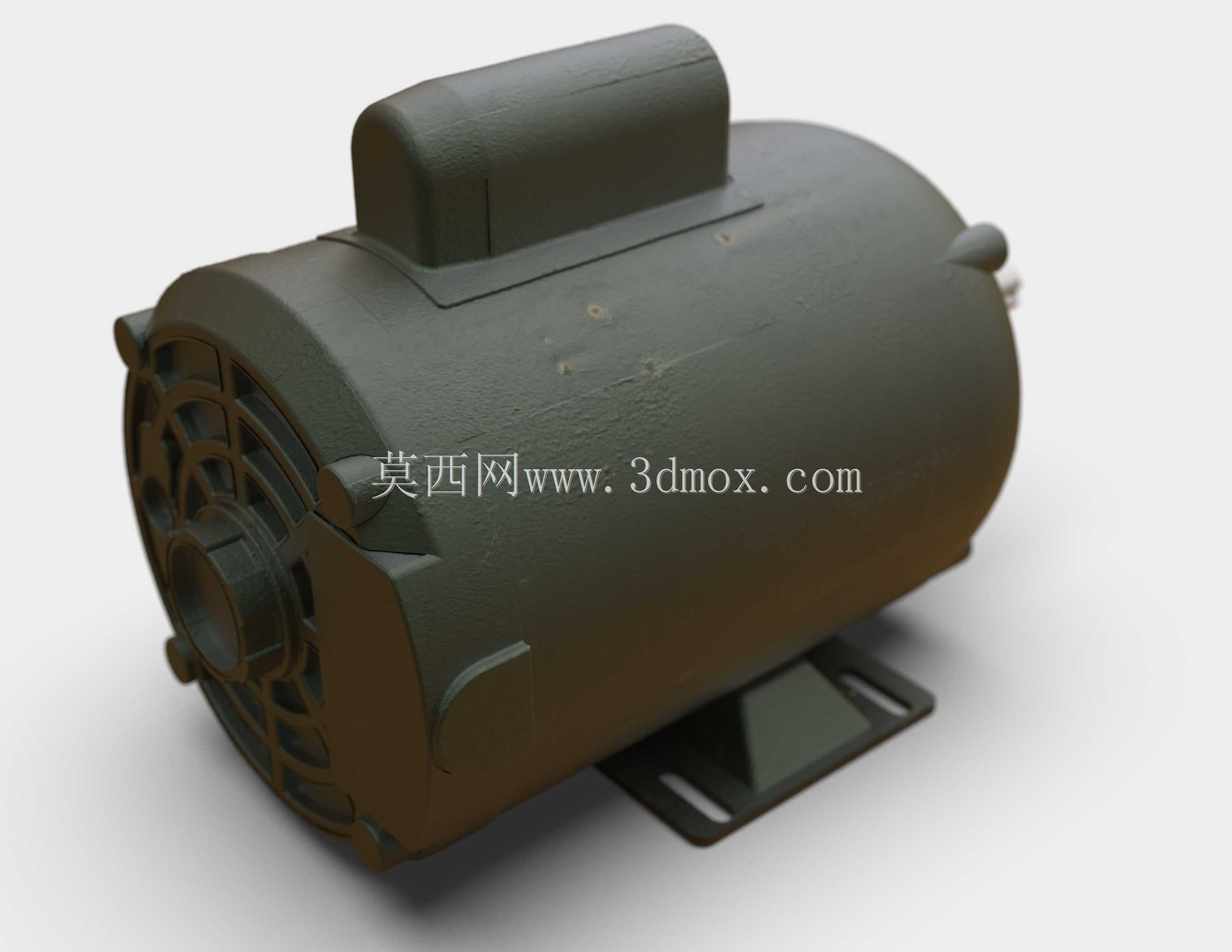

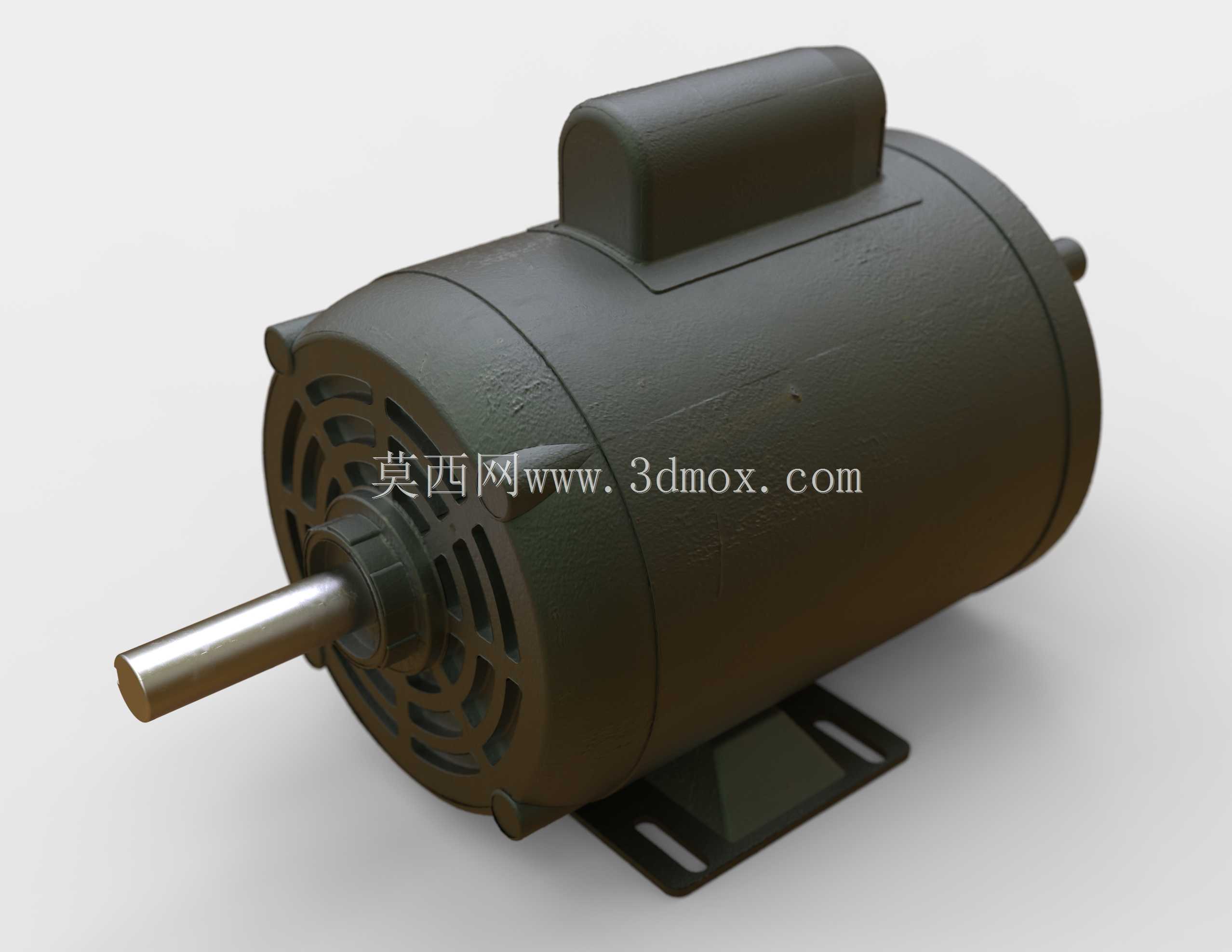

WEG1CV D56单相异步电动机结构设计

　　这款单相异步电机的三维建模，完全围绕小型工业设备的实际安装与运行需求展开，先从安装边界说起，其底脚采用标准D56机座的安装孔距设计，四个安装沉孔的位置公差控制在±0.1mm范围内，适配绝大多数小型输送线、台钻、木工机械、食品加工单机的安装工位，不需要额外做安装板的二次扩孔或焊接调整，轴伸端的直径、键槽尺寸完全匹配通用联轴器、皮带轮的配合公差，输出轴的轴向窜动间隙在建模时就预留了0.02-0.05mm的合理范围，避免实际装配后出现轴端卡滞、运转发热的问题。

　　从实际应用场景来看，这类小功率单相电机多用于民用供电场景下的工业单机设备，不需要三相动力电接入，在小型加工门店、实验室配套设备、农用小型加工机具、商用通风设备上都有广泛适配，不需要额外配置变频或相位转换模块，直接接入民用交流供电即可启动运行，接线盒的位置设置在机壳顶部偏右的位置，既避开了底脚安装时的操作干涉，也方便现场布线时的线缆弯折操作，接线腔内部预留了足够的端子接线空间，同时做了防水沿的结构设计，避免日常清扫或车间溅水直接渗入接线端造成短路风险。在功能特性的建模还原上，机壳表面的散热筋做了不等距的排布设计，靠近接线盒一侧的散热筋高度略低于另一侧，既保证整体散热面积满足额定功率下的温升要求，也避免散热筋过高在安装时与周边设备构件发生磕碰，端盖部分的通风孔采用斜向格栅设计，运转时外部冷却风可以顺着格栅导向直接吹到定子绕组的端部位置，提升散热效率，同时格栅的间隙尺寸控制在5mm以内，避免日常运维时异物被吸入电机内部造成绕组刮损。

　　设计思路上完全遵循实物的逆向建模逻辑，没有做多余的艺术化修改，所有倒角、圆角的尺寸都和实物保持一致，机壳与端盖的配合止口做了明确的限位结构，建模时还原了止口的配合公差带，方便后续做装配干涉检查时直接验证装配可行性，后端盖的风罩采用卡扣加螺栓的双重固定结构，既方便日常清理风叶积尘时的快速拆卸，也保证设备长时间运转震动下不会出现风罩松脱移位的问题。从结构细节来看，电机的吊环位置没有做冗余设计，因为该功率等级的电机整体重量控制在合理范围，单人即可完成搬运安装，所以取消了顶部吊环结构，转而在机壳两侧做了轻微的内凹握持位，方便现场安装时的手部施力，避免搬运过程中打滑脱手。

　　输出轴的轴端做了标准的倒角处理，方便装配皮带轮或联轴器时的快速导入，不需要额外修磨轴端，底脚的安装面做了0.2mm的平面度公差还原，保证安装后电机整体处于水平状态，避免运转时因为安装面不平出现轴承偏磨、震动超标的问题。在内部结构的建模逻辑上，定子与转子的气隙尺寸严格按照单相电机的设计标准设置，保证启动转矩满足负载启动要求，启动电容的安装位设置在机壳顶部的接线盒旁的独立腔体内，和主接线腔做了物理分隔，避免电容故障时的漏液影响主接线端子的绝缘性能，轴承位的建模还原了标准深沟球轴承的安装尺寸，配合挡圈槽的位置设计，保证轴承运转时不会出现轴向窜动，同时预留了润滑脂的填充空间，方便后续运维时的补脂操作。整个模型的结构拆分完全按照实际生产的装配工序来做，每个零部件都可以单独导出做工程图，不管是做设备选型时的装配干涉验证，还是做同类电机的改型设计参考，都能直接复用相关的安装尺寸与结构参数，不需要重新测绘实物。
