半马力卧式交流异步电机结构设计

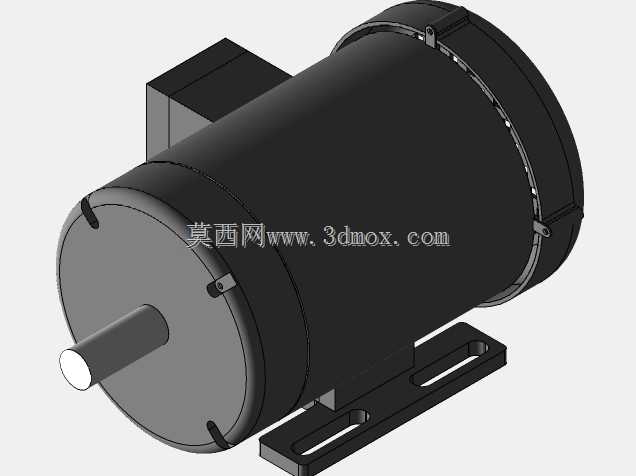

　　这款半马力交流电机的三维结构，是面向小型工业传动场景做的落地化设计，日常在小型输送线辊筒驱动、台式加工设备主轴动力、小型风机泵类负载配套里都能见到同规格产品的身影，核心作用是把工频交流电的电能转化为稳定的旋转机械能，给终端负载提供匹配转速与扭矩的动力输出。从结构设计逻辑来看，整机采用了全封闭自扇冷的卧式机座结构，机壳表面做了周向分布的散热筋结构，能在电机连续运行时把定子绕组产生的热量通过热传导传递到机壳表面，配合尾部内置的散热风叶随轴转动形成的空气对流，把运行温升控制在绝缘等级允许的范围内，适配多粉尘、少量切削液飞溅的车间常规工况，不需要额外做独立的散热配套。

　　安装结构上采用了标准的底脚卧式安装形式，底脚部分预留了两个长圆形安装孔，安装孔的长轴方向与电机输出轴轴线平行，现场安装时可以根据安装基座的螺栓孔位偏差做小范围的位置调整，降低安装面的加工精度要求；底脚的安装面做了铣平加工处理，保证电机固定后输出轴的轴线与安装基准面平行，避免运行时因为安装偏斜导致轴承受额外径向力，缩短轴承使用寿命。输出轴采用了标准的圆柱光轴配合平键槽的设计，键槽的尺寸、轴伸长度都匹配同功率等级的通用安装尺寸，用户配套联轴器、带轮、链轮等传动件时不需要额外做轴的二次加工，能直接替换同规格的存量电机，减少设备改造的适配工作量。

　　端盖部分采用了止口定位的结构与机壳配合，止口的配合公差选了过渡配合等级，既可以保证端盖与机壳的同轴度，让定子与转子之间的气隙保持均匀，避免气隙不均导致的运行振动、电磁噪音增大问题，也能在后期维护拆卸轴承时顺利拆分端盖，不会因为配合过紧导致拆卸困难。接线盒设置在机壳的侧上方位置，接线腔内部预留了足够的接线空间，方便现场接入三相或单相交流电源线，接线盒的盖板配合密封胶条实现防护，能阻挡日常的灰尘、溅水进入接线腔，避免出现接线端子短路的故障。

　　从安装边界尺寸来看，整机的轴向总长度、机壳外径、底脚安装孔的中心距都遵循了小功率交流电机的通用尺寸规范，轴伸端的径向跳动、轴向窜动量都控制在通用机械传动的允许公差范围内，运行时的振动烈度满足常规工业设备的使用要求，不需要额外做减震基础就能稳定运行。设计过程中也充分考虑了日常维护的便利性，端盖的固定螺栓采用了统一规格的外六角螺栓，日常拆卸维护时不需要准备多种规格的工具；轴承选用了通用型号的深沟球轴承，市场存量充足，后期更换时不需要定制特殊型号的配件，降低设备的全生命周期维护成本。整机的结构没有做多余的异形设计，所有结构特征都服务于动力输出、散热、安装、维护的实际需求，没有为了外观效果增加不必要的加工工序，符合工业产品的实用化设计原则，做设备选型配套或者三维建模练习时，都可以直接参考这个结构的尺寸配合、安装基准设置逻辑，理解小功率交流电机的结构设计思路。
