工业用卧式鼠笼型交流异步电机结构

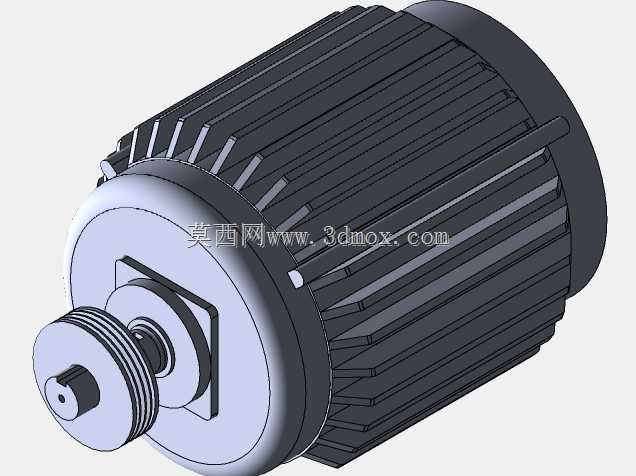

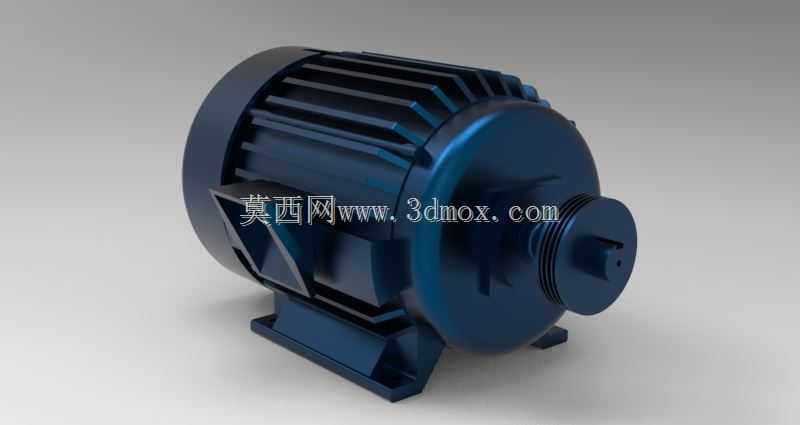

　　在各类工业生产场景中，交流电动机是应用覆盖面最广的动力输出部件，从常规的输送线辊筒驱动、机床主轴辅传、风机水泵负载拖动，到小型自动化设备的动力输入，这类电机的适配性直接决定了整套设备的运行稳定性。本次呈现的电机结构采用全封闭自扇冷卧式安装设计，机壳表面的散热筋沿轴向均匀排布，筋条高度与间距经过热负荷核算，能够在电机额定负载连续运行时，将绕组温升控制在绝缘等级允许的阈值内，避免因局部过热导致的绝缘老化加速问题。

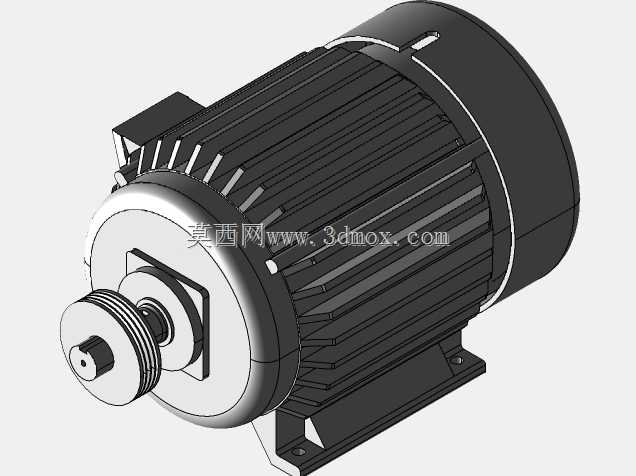

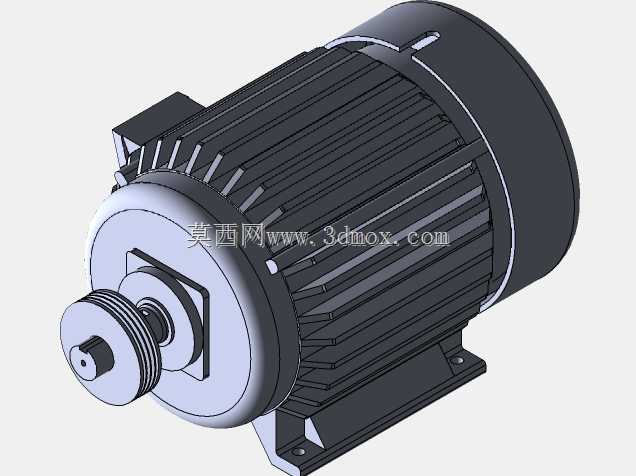

　　从安装边界来看，该电机采用底脚式安装结构，底脚面上的安装孔为长圆孔设计，允许安装时存在小范围的中心距调整余量，适配不同加工精度的设备安装机架，降低现场安装的对位难度。输出轴端采用标准圆柱形轴伸，轴伸端的键槽尺寸符合通用传动件的配合要求，可直接匹配联轴器、皮带轮、齿轮等常用传动部件，无需额外定制转接结构。接线盒设置在机壳侧面，预留了足够的线缆弯折空间，接线端子的排布兼顾了三相电源的相序区分，现场接线时可快速完成相序核对，减少接线错误导致的电机反转问题。

　　设计过程中优先考虑了结构的工艺合理性，机壳采用铸铁一体铸造成型，壁厚均匀过渡，避免铸造过程中出现缩孔、砂眼等缺陷，端盖与机壳的配合面采用止口定位，配合公差选取过盈定位配合，保证装配后端盖与机壳的同轴度，进而支撑两端轴承保持合理的游隙，降低运行过程中的轴承振动与噪音。两端轴承选用深沟球轴承，能够同时承受径向负载与小部分轴向负载，适配多数直连传动、皮带传动的负载工况，轴承室的密封结构采用双唇形密封圈，可阻挡外界粉尘、水汽进入轴承内部，延长轴承的润滑维护周期。

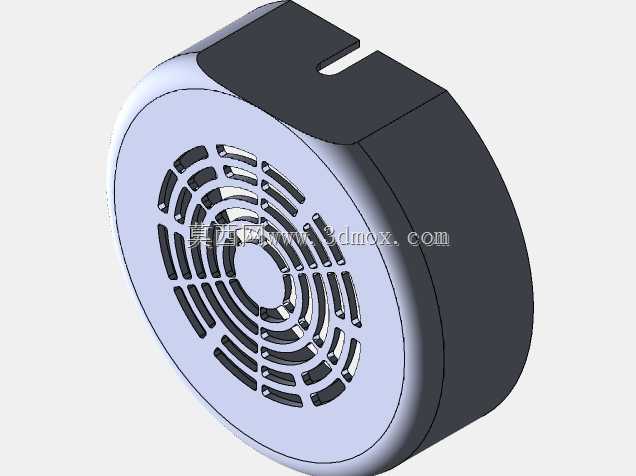

　　从功能特性上看，该电机的定子绕组采用散嵌铜线结构，槽绝缘材料选用适配B级或F级绝缘的复合绝缘材料，能够在常规工业环境下长期稳定运行，转子采用铸铝鼠笼结构，导条与端环一体铸造成型，结构可靠性高，不存在焊接导条的断裂风险，适合频繁启动、正反转切换的工况。风罩采用钢板冲压成型，罩体上的通风孔开孔率经过核算，既能够保证冷却风的流通面积，又能防止外界异物触碰内部的散热风叶，避免运行过程中的安全隐患。

　　在设备选型匹配阶段，这类电机的安装尺寸可直接对标通用Y系列三相异步电机的安装尺寸规范，设计人员在做设备布局时，可直接参考通用安装尺寸预留安装空间，无需重新测绘定制安装位。电机的重心落在底脚安装面的中心区域，安装后不会出现偏载问题，底脚的受力分布均匀，长时间运行不会因为底脚受力不均导致机壳变形、轴承偏心等问题。输出轴的轴肩位置设置了标准的挡圈槽，可安装轴用挡圈对传动件进行轴向限位，防止传动件在运行过程中出现轴向窜动，影响传动精度。

　　日常设备维护场景中，该结构的拆解便利性也做了对应考量，端盖上预留了顶丝孔，检修拆卸端盖时可通过顶丝均匀顶出端盖，避免硬撬导致的止口配合面损伤，轴承位置的设计预留了拉马的操作空间，更换轴承时无需额外破坏周边结构，可快速完成轴承拆卸与更换。机壳表面的散热筋之间的间距足够常规清理工具进入，可定期清理散热筋缝隙中堆积的粉尘、油污，保证散热通道通畅，避免因散热效率下降导致的电机出力不足问题。接线盒内部预留了接地端子位置，可可靠连接设备保护接地线路，满足工业设备的电气安全要求，避免漏电导致的安全隐患。
