带滚轮摆杆式TM-1704微动限位开关

　　这款带滚轮摆杆的微动限位元件，在工业自动化生产线、小型机电设备、低压电气控制回路里的应用场景十分广泛，小到桌面型3D打印设备的行程限位、小型传送带的到位检测，大到机床操作面板的安全门状态反馈、低压配电柜的柜门开合检测，都能见到这类结构的微动元件身影。它的核心作用是通过机械触发的方式，将外部的位移、位置变化信号转化为电信号，实现回路的通断控制，属于控制回路里的基础信号采集元件，相比光电类、磁感类位置检测元件，它不需要额外供电，纯机械触发的结构抗干扰能力极强，在存在油污、粉尘、轻度电磁干扰的车间环境里，可靠性远高于非接触式检测元件。

　　从功能特性来看，这款元件额定通断能力为15A 250VAC，能够直接驱动小功率交流负载，也可以作为PLC、继电器控制回路的前端信号输入元件，不需要额外加装信号转换模块。触发端采用带金属滚轮的摆杆结构，相比直动式、柱塞式的微动开关，它的触发接触是滚动摩擦，被检测件滑过滚轮时的阻力更小，不会刮伤被检测工件的表面，同时摆杆的长力臂结构可以放大触发行程，不需要被检测件精确对准触发点，只要在摆杆的摆动覆盖范围内就能完成触发，对安装位置的公差容忍度更高。本体上的两个圆形安装孔是标准的贯穿式安装孔，适配M3或者M4的固定螺丝，安装孔的中心距是这类中型微动开关的通用尺寸，设备维护替换时不需要重新打孔调整安装位，直接替换同规格产品即可。

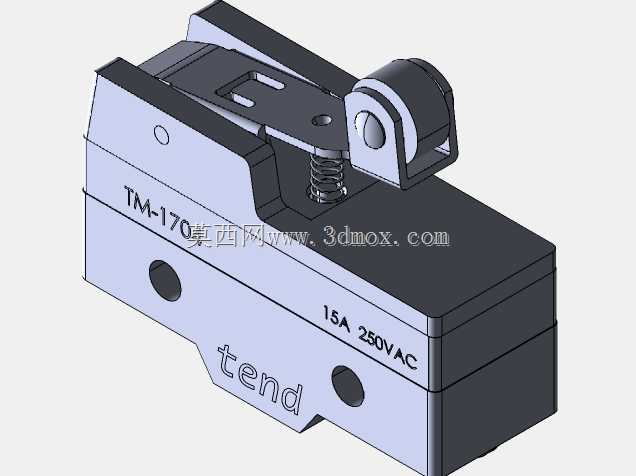

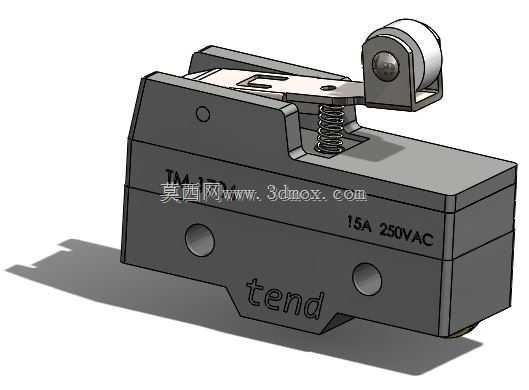

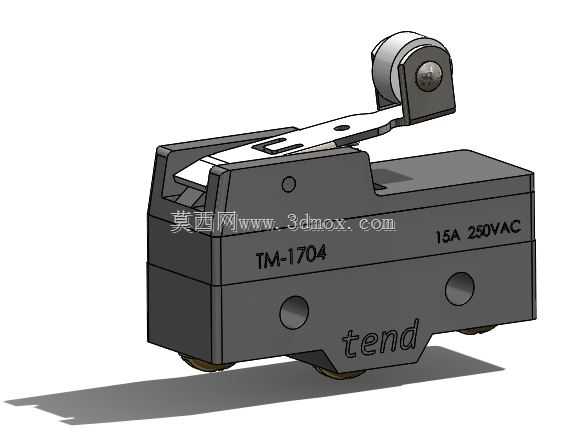

　　设计这款元件的三维模型时，首先要还原的是触发机构的运动逻辑：摆杆绕转轴的摆动角度要和实际产品一致，滚轮的转动自由度要保留，这样在做设备装配干涉检查的时候，才能模拟实际触发过程中摆杆摆动会不会和周边的结构件产生碰撞。本体的外壳采用热固性塑料材质建模，表面的品牌标识、型号参数、额定值标识都按照实物的位置做了凹凸还原，底部的三个接线端子的伸出长度、端子间距要严格匹配实物尺寸，方便设计人员在做电气布线的时候预留足够的接线空间，避免端子和设备外壳、其他电气元件产生安全距离不足的问题。

　　从安装边界来看，这款开关的本体是长方体结构，整体高度包含摆杆抬起的最高位置在内，不会超过常规中型微动开关的安装空间要求，本体侧面没有突出的结构，两个安装孔的沉台深度要做准确，保证固定螺丝拧紧之后螺丝头不会高出外壳表面，不会和周边结构产生剐蹭。摆杆的初始角度是略微向上抬起的，触发时摆杆向下压的行程大概在3-5mm就能完成触点切换，设计触发撞块的时候，不需要预留过大的压下量，压下过量反而会导致摆杆变形、内部簧片疲劳失效。滚轮采用金属材质，外圈做了圆滑处理，和被检测件接触的时候是线接触，长时间反复触发也不会出现滚轮卡滞的问题。

　　在实际设备选型应用的时候，要注意这款开关的触发方向是垂直于摆杆长度方向的侧向触发，如果是正面直压的场景就不适合选用这个结构，应该选择直动柱塞式的型号。另外它的防护等级是基础的开放式结构，不适合在有液体喷淋、大量导电粉尘的环境里直接使用，如果要用在这类恶劣环境，需要额外加装防护外罩。建模的时候所有的圆角、倒角细节都按照实物做了还原，没有做过度的简化，不管是用来做设备的装配仿真、出工程图的BOM清单示意，还是用来做产品宣传的渲染图，都能满足精度要求，不会出现和实物装配对不上的问题。内部的触点、簧片结构虽然从外部看不到，但建模的时候也预留了对应的内部空间，方便后续如果需要做开关的拆解动画、内部结构演示的时候，可以直接拆分模型做细节展示，不需要重新调整外部壳体的尺寸。
