CNTD CMV101D型带摆杆微动限位开关

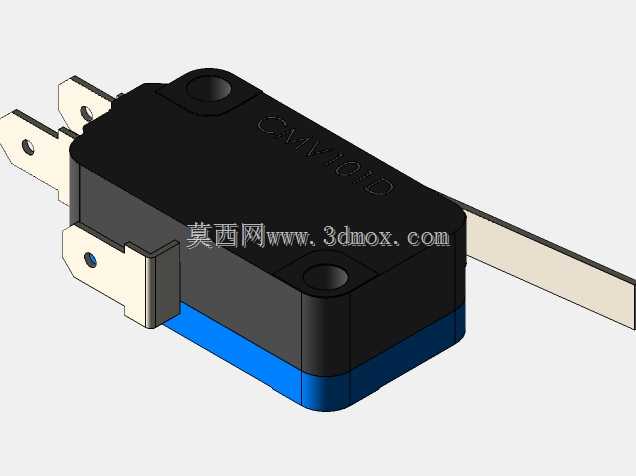

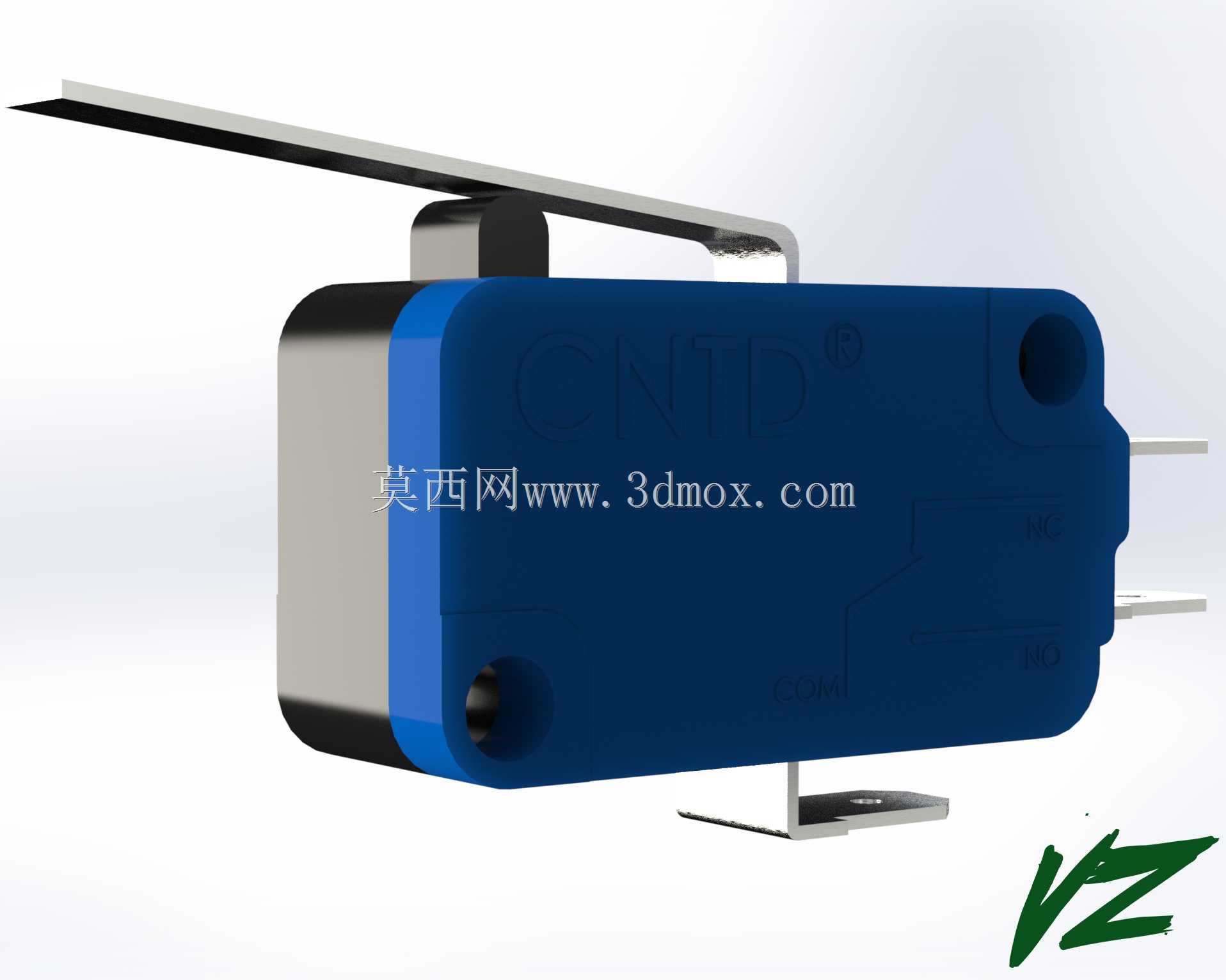

　　在自动化生产线的工位定位、家电产品的门体检测、小型机电设备的行程限位场景里，这类带长摆杆的微动开关是出镜率极高的底层检测元件，很多刚入行的结构工程师容易忽略这类小元件的安装边界细节，直到样机试装时才发现摆杆触发角度不对、安装孔位干涉，或是触发力与负载不匹配导致的误触发问题。这款CMV101D微动开关的本体采用阻燃PA材质塑封，主体为方正的小型块状结构，本体上预留两个标准安装孔位，可直接通过M2.5规格的螺丝固定在设备支架或PCB安装座上，本体侧面伸出的银合金触点插脚为标准2.8mm快插规格，适配行业通用的接插件，无需额外焊接就能完成接线，适合批量装配的生产场景。

　　伸出的长摆杆为冷轧钢冲压成型，表面做镀锌防锈处理，摆杆末端做了圆弧过渡，避免触发过程中刮蹭被检测件表面，摆杆与本体内部的动作簧片直接联动，当被检测件触碰摆杆下压到额定行程时，内部触点会实现快速通断，动作行程仅为1.5mm左右，触发力控制在1.2N上下，既不会因为触发力过大导致被检测件卡滞，也不会因为触发力过小在设备振动环境下出现误触发。从设计逻辑来看，这类微动开关的核心是内部的瞬动簧片结构，不管外部摆杆的下压速度快慢，内部触点的通断切换时间都控制在10ms以内，避免触点缓慢通断产生的拉弧烧蚀问题，有效延长电气寿命，常规阻性负载下的电气寿命可以达到10万次以上，完全满足一般工业设备的使用周期要求。

　　安装边界上需要注意，本体安装面到摆杆自然状态下的最高处垂直距离为8.2mm，摆杆的有效触发角度为15度到30度之间，安装时要预留摆杆下压后的活动空间，不能让摆杆压到死点位置，否则长期使用会导致内部簧片塑性变形，失去触发精度；接线时要注意插脚的极性，常开与常闭触点不要接反，很多设备调试时出现的限位失效问题，本质都是接线时混淆了触点类型。实际选型应用中，这类开关常被用在3D打印机的限位归零位、小型气动滑台的行程端点检测、家电柜门的闭合检测、电动工具的启停触发位置，相比不带摆杆的柱塞式微动开关，长摆杆的结构不需要被检测件精准对准柱塞位置，允许被检测件有一定的位置偏差，只要在摆杆的触发覆盖范围内就能可靠触发，对装配精度的容忍度更高，非常适合民用机电、小型自动化设备的批量装配场景。

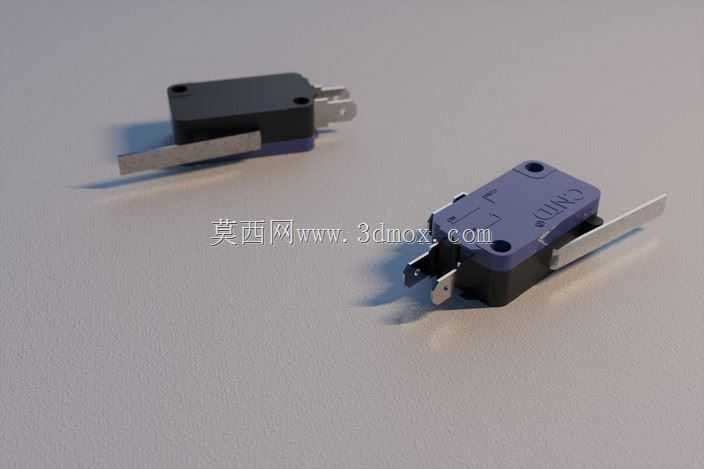

　　建模过程中需要重点还原摆杆的活动角度范围、安装孔的中心距、插脚的伸出长度与间距，这些尺寸都是实际装配时的关键配合尺寸，如果建模时出现0.5mm以上的偏差，就可能导致实际装配时插脚接不上、安装孔对不齐、摆杆触发位置不对的问题；本体表面的品牌标识、摆杆的折弯角度、塑封本体的合模线细节也需要准确还原，方便做整机的装配干涉检查，提前排查结构设计里的空间冲突问题。
