uPesy ESP32低功耗开发板结构设计

　　在嵌入式硬件开发、物联网终端原型验证的场景中，这类低功耗ESP32开发板是结构工程师、嵌入式开发者搭建验证平台时最常接触的硬件载体，做结构适配时首先要明确板卡的安装边界与外设接口的空间避让要求。这块开发板采用标准的双排插针布局，板身整体为长条形PCB结构，板载的ESP32-WROOM模组位于板身中部偏右位置，模组周边预留了足够的射频净空区域，避免金属结构件遮挡WiFi与蓝牙信号的传输路径。板身左侧集成了两路USB接口，分别用于程序下载与串口调试，接口的突出高度需要在做外壳设计时提前预留插拔空间，接口周边的ESD防护器件布局紧凑，不会额外占用横向安装空间。

　　从设计思路来看，这块板卡的结构布局完全围绕低功耗场景的使用需求优化，板载的电源管理电路位于USB接口旁，采用低压差线性稳压器为核心模组与外设供电，电源路径上的滤波电容布局贴近芯片引脚，减少电源纹波对射频性能的影响，同时板身未冗余设计多余的外设接口，尽可能缩小PCB尺寸，满足便携式物联网节点的紧凑安装需求。双排排针采用标准2.54mm间距，兼容面包板与通用杜邦线连接，排针的焊接高度统一，插装后底部与PCB底面保持1.5mm左右的间隙，避免焊接后引脚突出刮擦安装面，也方便后续做三防漆涂覆时的防护处理。

　　实际选型适配时，需要注意板卡的安装孔位位于板身两端的对角位置，孔径为3.2mm，适配M3规格的铜柱固定，两个安装孔的中心距需要在结构设计时精准核对，避免出现安装错位。板载的复位按键与BOOT按键位于板身上侧边缘，按键的按压行程为0.8mm，做外壳按键开孔时需要预留0.3mm的按压间隙，同时按键帽的突出高度不能超过排针的整体高度，避免堆叠安装时出现误触。板身右上角预留的LED指示灯位置，做透光外壳设计时需要对准灯珠位置，透光区域的壁厚控制在1mm以内，保证指示灯的可视效果。

　　在不同的应用场景下，这块开发板的结构适配重点也有区别：用于桌面原型验证时，不需要额外设计外壳，直接通过排针插在面包板上即可，此时需要注意板身底部的贴片元件与面包板金属弹片的绝缘距离，避免出现短路；用于户外低功耗传感器节点时，需要设计防水外壳，此时要重点考虑USB接口的防水塞设计，以及天线区域的外壳材质选择，不能采用金属外壳遮挡信号，同时外壳的散热开孔要避开电源管理芯片的正上方，避免雨水直接滴落在芯片引脚造成腐蚀。

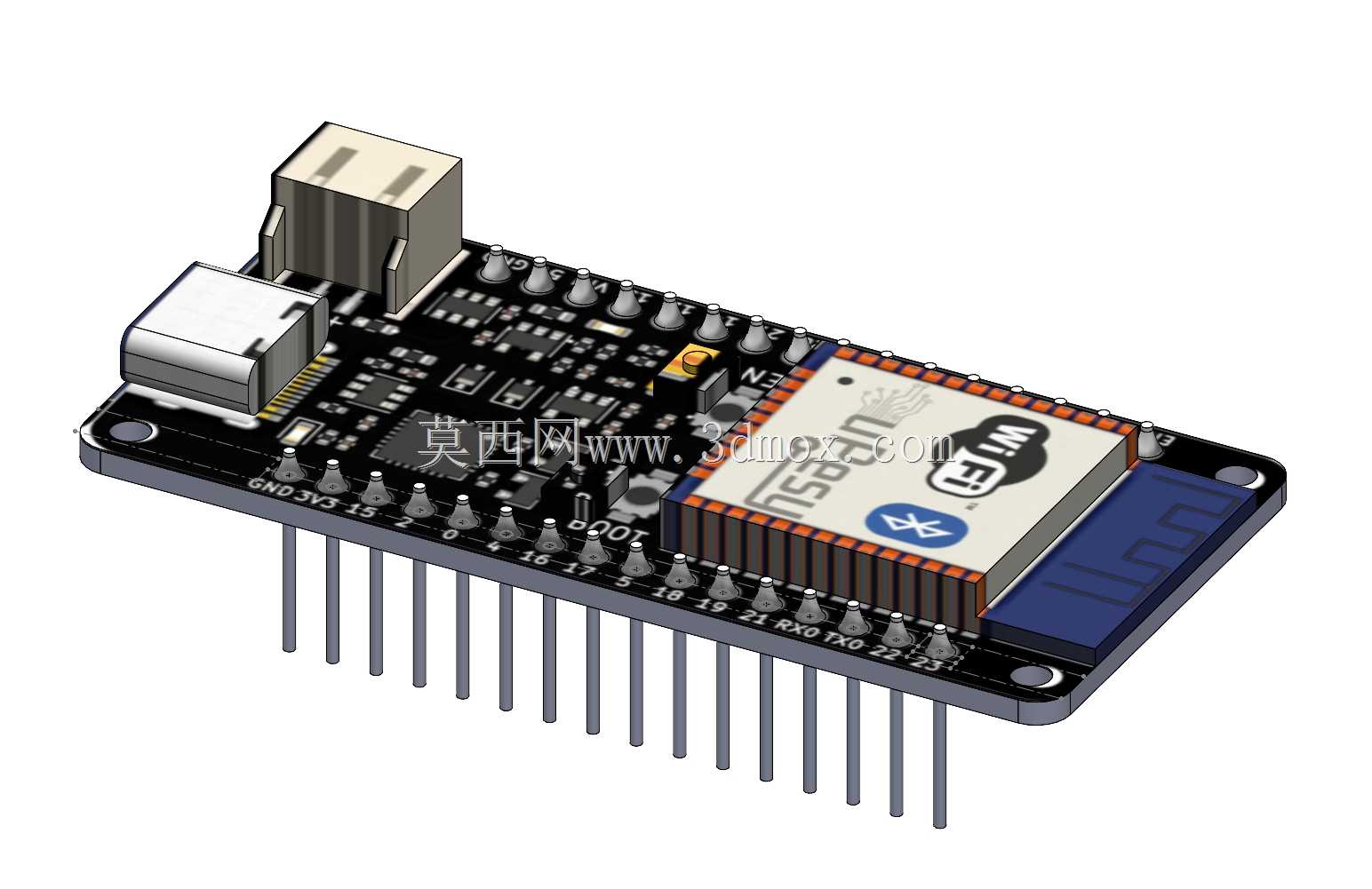

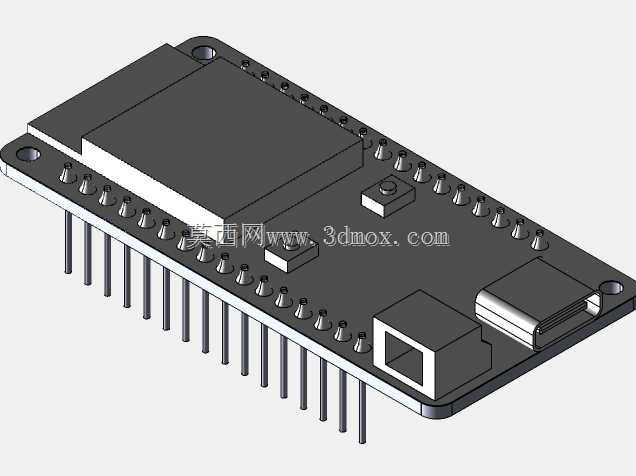

　　建模还原这块板卡时，需要精准还原每个元器件的实际高度与位置，尤其是ESP32模组的金属屏蔽罩轮廓、USB接口的金属外壳形状、排针的引脚长度，这些细节直接影响后续结构适配时的干涉检查结果。板身的丝印标识位置也需要准确还原，方便硬件调试时对照引脚定义接线，避免接错外设导致板卡损坏。另外板身的倒角处理在两端位置，做外壳内腔设计时要对应做避让圆角，避免板卡装入外壳时出现卡滞。

　　从功能特性来看，这块开发板支持低功耗休眠模式，板载的电源电路在休眠状态下的静态电流控制在微安级别，对应的硬件布局上，电源回路的走线宽度足够承载峰值电流，同时大电流路径远离射频模组的信号走线，减少电源噪声对无线通信的干扰。板上的所有贴片元件都采用回流焊工艺的标准封装尺寸，建模时按照实际封装尺寸绘制，能够直接用于生产前的钢网设计核对，也能为后续的批量生产工装设计提供准确的三维参考。
