单极微型断路器结构三维设计

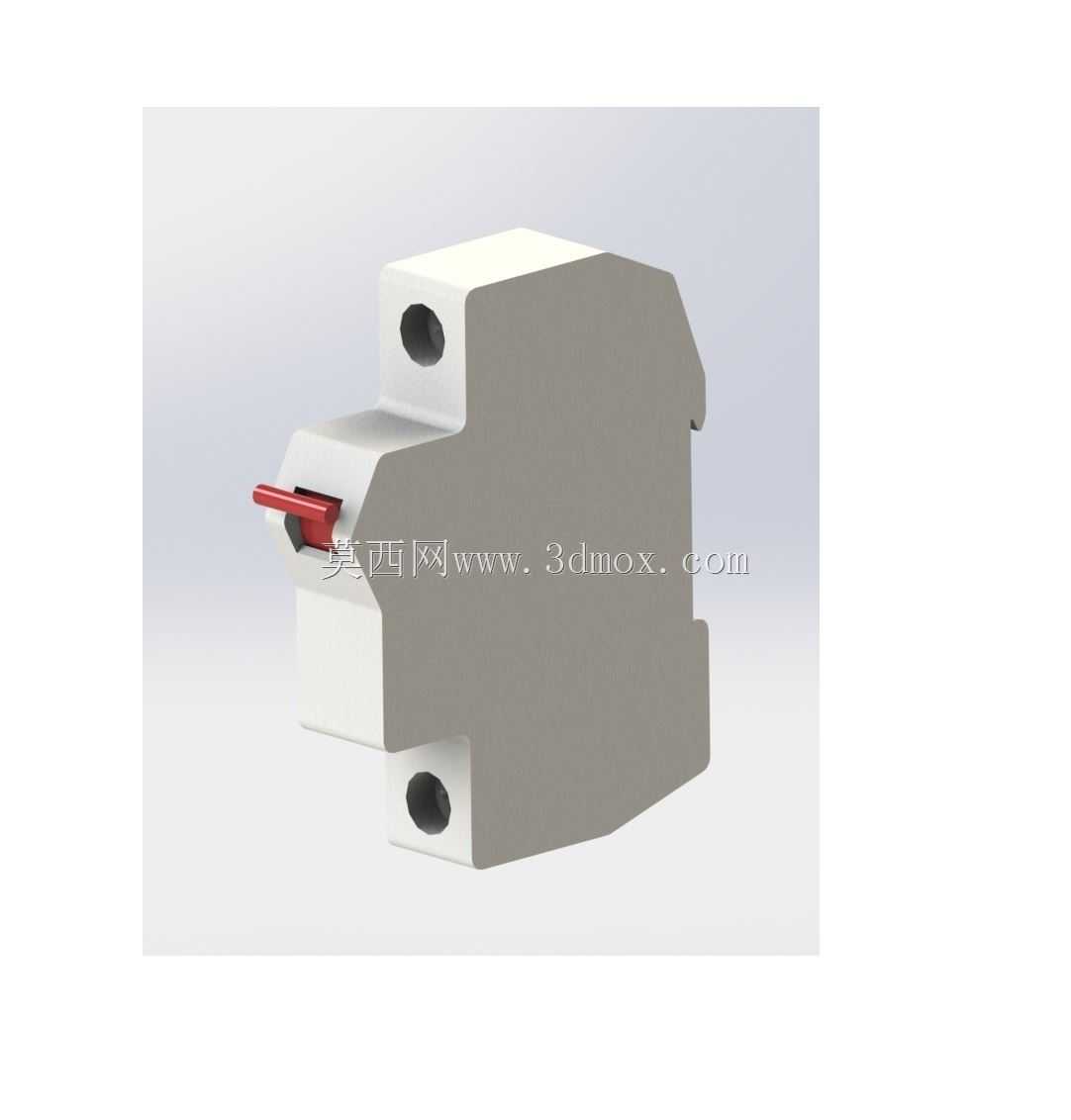

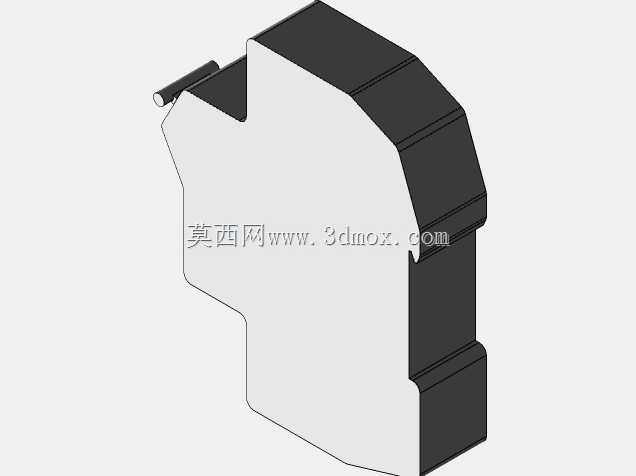

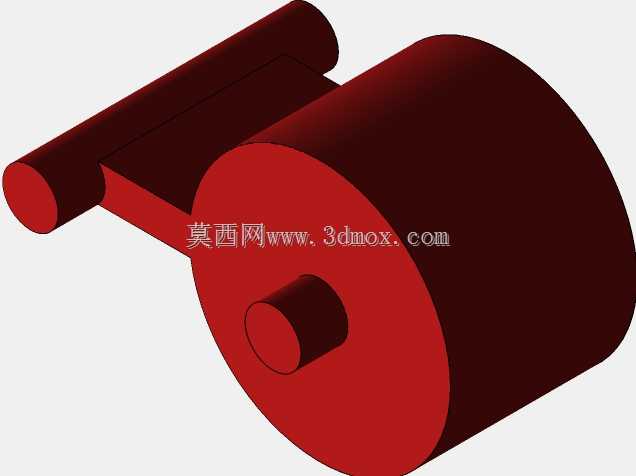

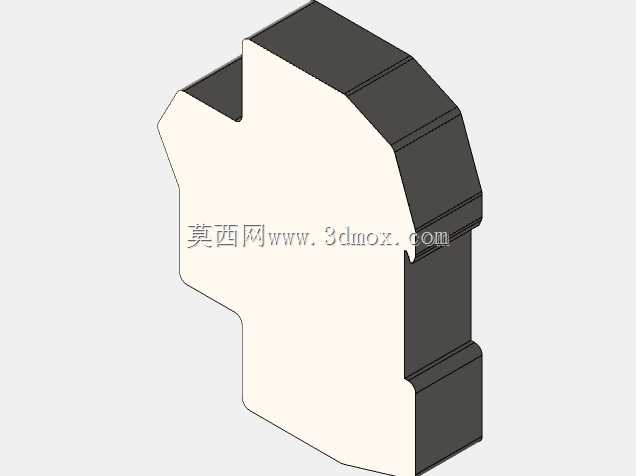

　　这款单极微型断路器的三维结构设计，完全贴合民用及工业末端配电场景的实际使用需求，日常在住宅入户配电箱、写字楼终端配电回路、小型设备控制柜内部都能见到这类元件的身影，核心作用是在回路出现过载、短路故障时快速切断电路，避免线路过热起火、用电设备烧毁，同时也可作为回路日常分断的手动操作开关使用。从结构设计逻辑来看，整个壳体采用上下扣合的拼接式结构，外壳选用阻燃热固性塑料材质，既保证电气绝缘性能，也能在分断故障电流产生电弧时耐受高温不熔融，不会引发相邻元件的次生风险。正面突出的红色操作手柄采用防滑纹理设计，操作行程控制在合理区间，手动分合闸时的反馈力度清晰，不会出现虚位卡滞的问题，手柄的位置标识清晰，合闸时与壳体表面齐平，分闸时向外弹出，运维人员巡检时可以快速判断回路通断状态。进出线端的安装孔采用对称式布局，孔位的同轴度公差控制在0.1mm以内，适配标准的M4安装螺钉，接线时导线插入深度有明确的限位结构，避免导线插接过深触碰内部机构、或是插接过浅导致接触电阻过大发热的问题。

　　背部的导轨卡扣结构完全适配行业通用的35mm标准DIN导轨，安装时只需将卡扣对准导轨上沿按压即可卡入固定，拆卸时用一字螺丝刀撬动卡扣解锁部位即可快速取下，不需要额外的固定支架，在配电箱内排布时相邻断路器的间隙可以控制在1mm以内，最大化利用柜内安装空间。内部的脱扣机构采用模块化布局，热脱扣组件用于回路过载保护，当回路电流长时间超过额定值时，双金属片受热弯曲触发脱扣杆动作，分断电路；磁脱扣组件用于短路保护，当回路出现瞬时大短路电流时，电磁机构瞬间吸合触发脱扣，分断时间控制在毫秒级，能够快速切断故障电流。灭弧室的栅片结构按照短弧灭弧原理设计，故障分断时产生的电弧会被栅片分割成多段短弧，快速冷却熄灭，避免电弧持续灼烧触头导致元件失效。

　　整个元件的外形尺寸严格遵循终端配电元件的模数化设计标准，宽度为1个标准模数单元，高度和深度与同系列其他回路元件完全一致，在配电箱内排布时不会出现突出、干涉的问题，接线端的螺钉位置与母排的排布间距完全匹配，批量组装时可以直接搭配汇流排接线，不需要单根导线逐一压接，大幅提升装配效率。建模过程中对所有配合面的公差都做了合理预留，壳体扣合面的止口结构设计有0.15mm的装配间隙，既保证扣合后缝隙均匀，也不会因为塑料件的成型收缩导致装配困难；操作手柄与壳体的配合间隙控制在0.2mm，既保证操作顺畅，也不会出现灰尘轻易进入内部机构的问题。触头部分的开距经过反复校核，保证分断状态下的电气间隙满足低压配电的安全规范要求，不会出现击穿漏电的风险。

　　在实际选型应用中，这类单极微型断路器主要用于单相回路的相线保护，搭配中性线端子排使用，可以为照明回路、普通插座回路、小型单相设备回路提供独立的保护，不同额定电流的规格可以通过内部脱扣组件的参数调整实现，外形安装尺寸完全通用，不需要调整配电箱的开孔或导轨布局，替换维护十分便捷。建模时还原了所有细节结构，包括壳体表面的脱模斜度、安装孔的倒角、手柄的防滑凸点、卡扣的弹性变形余量，完全可以用于配电设备的布局干涉检查、装配模拟、运维培训演示等场景，结构设计完全符合实际量产产品的工艺要求，不存在无法开模、无法装配的理想化结构。
