16mm不锈钢急停按钮结构设计

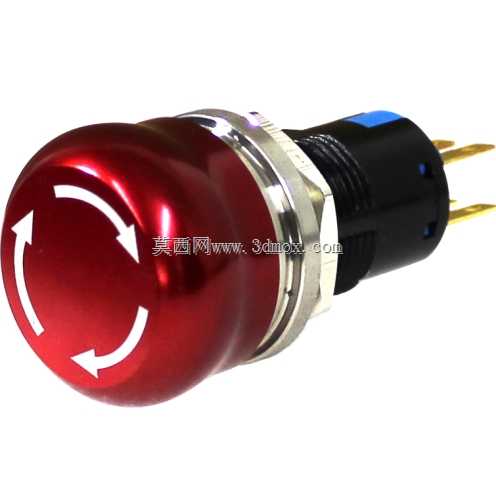

　　在各类工业控制场景里，急停按钮是设备安全回路里不可或缺的终端执行元件，不管是自动化生产线的工位旁、机床操作面板、输送设备沿线，还是特种设备的操作端，这类元件都承担着异常工况下快速切断动力输出、避免事故扩大的核心作用。这款直径16mm的不锈钢急停按钮，适配面板开孔尺寸刚好为16mm，属于小型化控制元件，适合安装空间紧凑的小型设备、便携控制盒、嵌入式操作面板场景，相比常见的22mm规格急停，它能在有限的面板区域内预留更多其他控制元件的安装位置，不会占用过多布局空间。

　　从功能特性来看，这款按钮的防护等级达到IP65，意味着面板安装完成后，正面可以抵御低压水柱喷射、完全阻挡粉尘侵入，在有切削液飞溅的机加工工位、存在粉尘的物料输送场景、偶尔有液体泼溅的食品包装设备上都能可靠使用，不会因为外界污染物进入内部触点导致接触不良或者误触发。按钮头部采用不锈钢材质，相比塑料材质的急停头，抗冲击、抗外力破坏的能力更强，在户外设备、公共区域的控制装置上使用时，能抵御意外磕碰甚至人为的恶意敲击，不会轻易出现头部碎裂、结构损坏的问题。操作逻辑采用旋转复位结构，按下按钮后触点保持锁定状态，需要顺时针旋转头部才能解除锁定复位，这种结构能避免误碰复位导致的设备意外重启，只有操作人员确认现场安全后手动旋转才能恢复设备控制权限，符合安全控制的冗余设计要求。

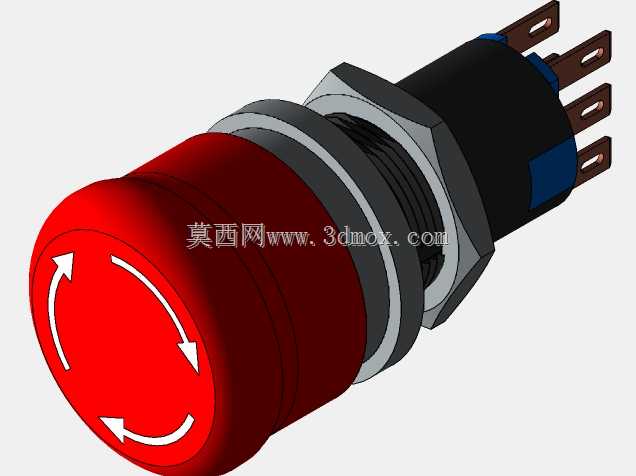

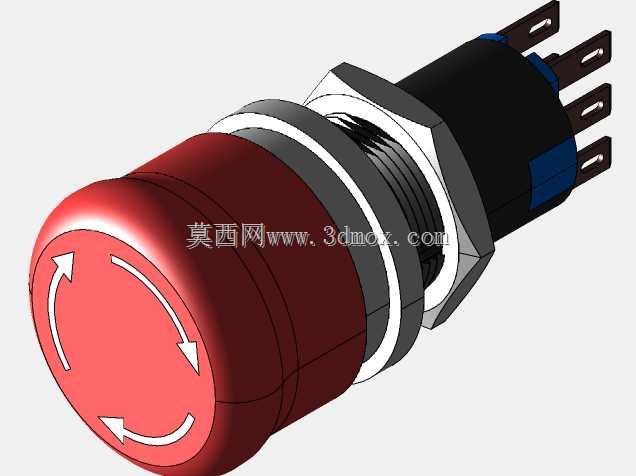

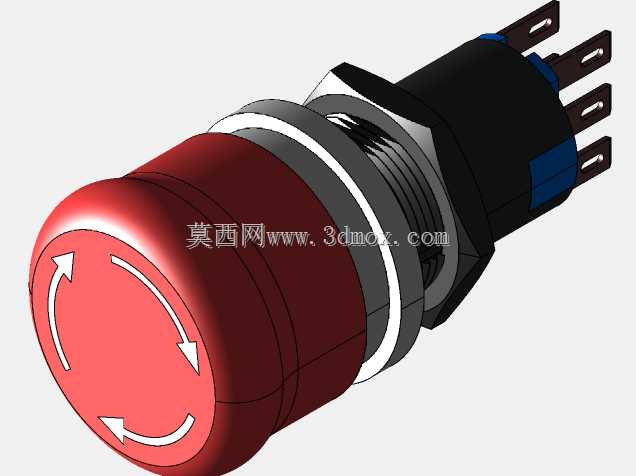

　　做三维建模的时候，首先要明确安装边界的尺寸约束：面板开孔为直径16mm的圆孔，安装螺纹部分的长度要适配常见的1-5mm厚度面板，配套的锁紧螺母要预留足够的拧紧操作空间，按钮尾部的插针接线端要留出接线端子的插拔空间，不能和面板后方的线槽、其他元件产生干涉。头部的蘑菇头直径要符合操作手感要求，不能过小导致紧急情况下难以快速按压，表面的旋转方向箭头标识要做凸起或者蚀刻处理，保证长期使用不会磨损脱落，箭头的方向要和实际复位旋转方向完全对应，避免操作人员复位时操作方向错误。内部的触点结构建模时要考虑动作行程，按下按钮的行程要控制在合理范围，既不能行程过短导致轻微震动就误触发，也不能行程过长导致紧急情况下按压不到位无法触发，触点的通断逻辑要符合常闭触点接入安全回路的常规设计，按下时快速断开常闭触点，复位时可靠闭合。

　　实际选型使用时，要注意这类小型急停按钮的额定负载参数，搭配对应的安全继电器使用，不能直接接入大电流动力回路，要通过控制回路切断接触器线圈供电来实现动力切断。安装时要保证面板开孔的边缘光滑无毛刺，橡胶密封圈要平整贴合在面板正面，锁紧螺母拧紧时扭矩不能过大，避免塑料基座出现开裂，尾部接线要采用带绝缘护套的插簧端子，接线完成后要预留一定的线缆弯曲半径，避免线缆拉扯导致端子松脱。日常维护中，要定期检查按钮的按压手感、复位灵活性，清理头部缝隙里积攒的粉尘和油污，保证触发动作顺畅，在设备做安全校验时，要逐次测试每个急停按钮的触发响应速度，确保安全回路能在按钮触发的瞬间切断对应区域的动力输出，不存在延迟或者触点粘连的隐患。

　　从结构设计的细节来看，按钮头部和基座的连接部位做了密封结构设计，不锈钢头部和塑料基座之间的配合间隙控制在极小范围，配合内置的密封胶圈，才能达到IP65的防护等级，建模时要注意胶圈的压缩量，压缩量过小会导致密封失效，压缩量过大会导致旋转复位时阻力过大，操作手感生涩。尾部的接线插针采用镀金处理，提升触点的抗氧化能力，在潮湿、有腐蚀性气体的场景下也能长期保持稳定的接触性能，不会因为触点氧化导致回路电阻过大、信号传输异常。按钮整体的外形做了圆滑过渡处理，蘑菇头边缘没有尖锐棱角，操作人员按压时不会划伤手部，金属表面做了拉丝处理，既提升了外观质感，也不容易残留指纹和污渍，长期使用依然能保持整洁的外观状态。
