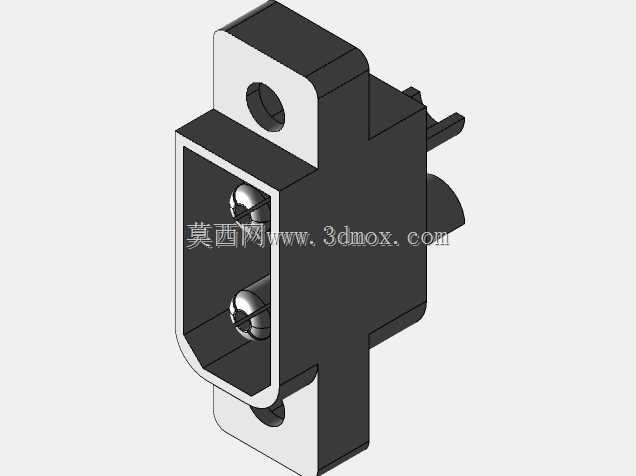

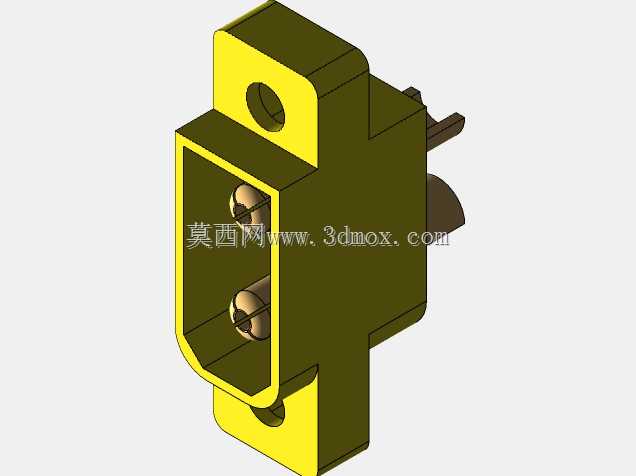

XT60E-M板载式航模电源接插件结构

　　做航模动力系统集成快十年，经手的接插件选型没有上百也有几十种，XT60系列从最早的公母对插线端款，到后来衍生的板载固定款，几乎是穿越机、固定翼、小型植保无人机动力回路的标配连接件，这次拆解建模的XT60E-M板载公头，就是专门针对PCB直焊安装场景优化的版本，和普通线端XT60公头的应用边界完全不同。

　　先从实际安装场景说，普通线端XT60公头是焊线后做热缩或者塑封固定，多用于电池端、电调输入端的线束对接，而XT60E-M的核心设计目标，是直接固定在飞控板、电源管理板、整机集成面板上，不需要额外的线束转接，所以结构上做了带安装耳的一体化塑壳设计，两个带通孔的固定耳分布在插接口两侧，安装时可以用M2或者M2.5的螺丝直接锁在PCB或者设备面板上，避免插拔时的侧向力直接作用在焊盘上——之前做小穿越机集成的时候，用过没有固定耳的板载插针款，炸机的时候插拔受力直接把PCB焊盘扯掉，飞控直接报废，后来换了带固定耳的XT60E-M之后，这类故障至少减少了八成。

　　再看功能特性，这个接插件的额定载流能力和普通XT60公头一致，持续载流可以到30A，短时峰值能扛60A，足够覆盖2-6S锂电池的动力输出需求，内部的两个插针是镀金铜件，接触电阻控制在0.5毫欧以内，大电流工况下的温升比普通镀锡接插件低15度左右，长时间满负载工作也不会出现塑壳软化的问题。插接口内部做了防反插的不对称限位槽，和XT60母头对插的时候只有一个方向能插入，完全避免新手装机时反插烧电调、烧飞控的问题，插合后的保持力在50N左右，正常飞行的振动工况下不会出现松脱，拆卸的时候只需要捏住母头的防滑纹就能直接拔出，不需要额外的解锁结构，外场换电池的效率很高。

　　设计思路上，这款接插件的塑壳用的是耐温PA66加玻纤材质，阻燃等级达到V0级，焊接时260度的波峰焊温度不会导致塑壳变形，插针和塑壳之间做了倒扣防脱结构，插针压入塑壳后能承受100N以上的轴向拉力，不会出现插针被拔出留在母头里的故障。安装耳的位置做了下沉式设计，螺丝锁付后螺帽不会突出塑壳表面，不会和周边的电容、电阻等元器件产生干涉，插针的伸出长度刚好匹配1.6mm厚度的标准PCB，焊盘位置预留了足够的爬电距离，两个极性插针之间的绝缘间隙大于3mm，6S电压下不会出现拉弧打火的问题。

　　外形尺寸和安装边界上，整个接插件的塑壳主体宽度是16mm，高度是12mm，插合方向的总长度是22mm，两个安装耳的中心距是18mm，安装孔直径2.2mm，适配M2螺丝安装，插针的间距是8mm，焊盘直径建议设计成2.5mm，PCB布局的时候，插接口前方需要预留至少15mm的插拔操作空间，两侧安装耳位置需要预留3mm的螺丝锁付空间，塑壳背部距离PCB表面的高度是8mm，周边元器件不要超过这个高度，避免和母头插合时产生干涉。另外插针的末端做了倒角处理，插入PCB焊盘的时候不需要额外扩孔，波峰焊或者手工焊都能很方便的操作，塑壳表面做了细微的防滑纹理，手工焊接的时候拿取不容易打滑。

　　实际选型的时候需要注意，这款接插件是公头板载款，对应的适配端是XT60母头线端款，不要和XT30、XT90系列的接插件混配，不同系列的插针间距和塑壳尺寸都不匹配，强行对插会损坏插针。如果是做高振动场景的应用，比如FPV竞速穿越机，可以在安装螺丝上点少量螺纹胶，避免长时间振动导致螺丝松动，焊接的时候注意不要让焊锡流到插针和塑壳的缝隙里，不然会导致插针卡滞，插拔不顺畅。另外这款接插件除了航模领域，也可以用在小型电动工具、便携式储能电源、低压直流供电设备的板载电源接口上，只要载流需求匹配，安装空间足够，都是很可靠的连接方案。
