基于ESP32与Sim800的通讯开发主板结构

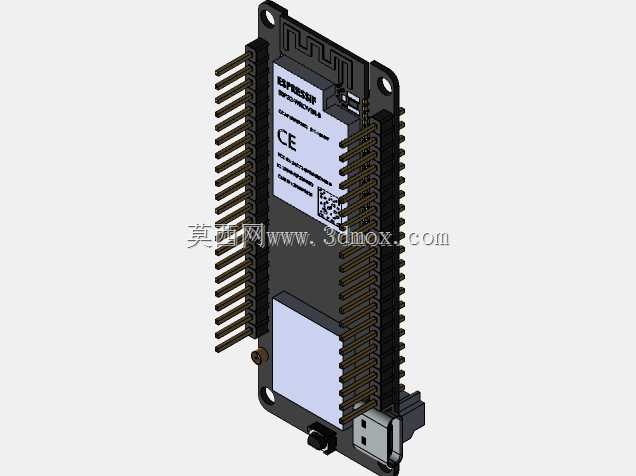

　　这款集成通讯功能的嵌入式开发主板，核心定位是面向物联网终端、远程数据采集、简易语音通讯类项目的硬件载体，在户外环境监测节点、老旧设备远程改造、小型智能穿戴通讯终端、共享设备远程管控单元等场景中，都能作为核心控制与通讯单元使用，无需额外叠加过多外围模块即可完成基础的联网与语音通话功能搭建。从实际工程落地的角度看，这类集成板的设计核心是平衡功能集成度与安装适配性，避免开发者在项目初期花费过多精力在模块堆叠、接线调试的冗余工作上。主板采用长条形规整板型设计，两侧排布标准间距的排针引脚，所有IO口、电源引脚、通讯接口都通过排针引出，既可以直接插在标准面包板上做原型验证，也能通过排针焊接固定在定制的载板上，适配不同项目的安装需求。板载的SIM800模块区域做了独立的屏蔽罩安装位，可减少射频信号对主控电路的干扰，同时预留了SIM卡卡槽的安装空间，卡槽位置设置在板端侧边，插卡取卡无需拆解外围固定结构，后期维护更换SIM卡时操作更便捷。主控区域选用ESP32作为核心控制单元，本身集成WiFi与蓝牙功能，搭配SIM800的GSM通讯能力，可实现多链路数据传输，当现场有WiFi覆盖时优先走低功耗局域网传输，无局域网环境时自动切换蜂窝网络传输，适配不同部署场景的网络条件。

　　电源部分的电路做了分区布局，通讯模块发射信号时的瞬时电流较大，电源回路单独做了铺铜处理，减少大电流波动对主控单元供电稳定性的影响，板端预留了USB供电接口，既可以直接通过USB接口完成程序烧录与调试，也能在原型开发阶段直接通过USB供电简化接线。排针的引脚定义做了标准化排布，电源引脚、接地引脚、IO引脚按功能分区排列，接线时可快速识别对应引脚，减少接错线导致的模块损坏风险。板体四个角预留了固定安装孔，孔径适配常用的M2螺丝，可直接通过铜柱固定在设备外壳内部，安装孔位置避开了板上的高元件区域，固定螺丝时不会与板上的电容、接口元件产生干涉。

　　从结构设计的细节来看，板上的高元件比如USB接口、SIM卡槽、天线连接位都设置在板体的边缘区域，中间区域主要排布低矮的阻容元件与主控芯片，既可以减少整体堆叠厚度，也能在加装外壳时让接口位置对应外壳的开孔位，无需额外做转接结构。射频部分的天线预留了两种连接方式，既可以直接焊接IPEX接口连接外置天线，也能在信号较好的场景下使用板载印制天线，适配不同信号环境的部署需求。在实际项目选型中，这类集成主板的尺寸边界是结构设计需要重点考量的部分，板体长度适配标准的开发板外壳宽度，厚度方向加上排针总高度控制在常规嵌入式设备的内部安装空间范围内，无需为了适配板型额外加大设备外壳尺寸。

　　板上的复位按键、启动按键设置在板端的侧边位置，装入外壳后可通过外壳上的轻触按键帽直接触发，无需拆开外壳操作。从电路布局的合理性来看，模拟电路与数字电路做了分区铺铜，接地过孔均匀排布在高频信号线路周边，减少信号串扰问题，在做高精度数据采集类项目时，能有效降低底噪对采集精度的影响。对于做嵌入式项目结构设计的工程师而言，这类成熟的集成板三维模型可直接导入装配体中，提前匹配安装孔位、接口位置、元件高度边界，避免后期结构打样后出现元件干涉、接口对不上外壳开孔的问题，大幅缩短项目的结构开发周期，减少打样返工的成本。在做户外部署的终端设备时，还可以根据这个模型的尺寸，提前设计防水密封圈的安装槽，让板体完全处于密封腔体内，满足户外防雨防尘的使用要求。
