在做智能硬件整机结构堆叠的时候,核心通讯模块的三维数模精度直接决定了整板布局的合理性,这款ESP32集成通讯模块的数模,完全还原了量产封装的实际外形与引脚排布,能直接导入PCB结构协同设计流程,省去了手动测绘模块尺寸的反复校验环节。日常做物联网终端开发时,不管是智能家居的主控节点、工业现场的无线采集终端,还是小型智能穿戴设备的通讯核心,这类集成WiFi与蓝牙功能的模块都是选型清单里的高频选项,很多结构工程师在项目初期容易忽略模块的实际高度与周边禁布区要求,等到打样回来才发现模块和外壳干涉、或者引脚焊盘与周边器件距离不足,直接拖慢项目迭代节奏。

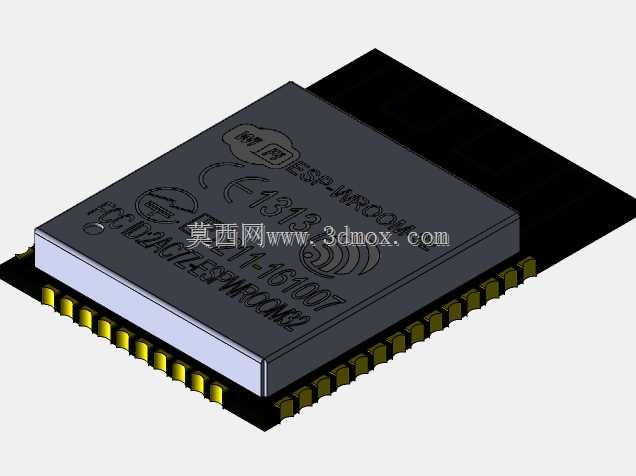

从实际设计还原的角度看,这个数模完整复现了模块的金属屏蔽罩轮廓、侧面贴片引脚的排布间距、底部焊盘的位置与尺寸,甚至连屏蔽罩表面的标识刻印位置都做了对应还原,在做整机装配干涉检查的时候,可以直接模拟模块过回流焊后的实际高度,预留出屏蔽罩与外壳内壁的安全间隙,避免后期量产时出现外壳压到屏蔽罩导致模块短路的问题。做结构设计的时候不能只看模块的 datasheet 上的标称尺寸,实际量产的模块因为屏蔽罩冲压公差、引脚焊接后的上浮高度,都会和标称值有细微偏差,这个数模按照量产级的实际公差带做了尺寸补偿,在布局的时候可以直接按照数模的边界预留安装空间,不需要额外再放冗余的间隙余量,能有效缩小整板的占用面积,对小型化智能设备的设计来说尤为重要。
在不同的应用场景里,这款模块的安装方式也有区别,做板载直贴设计的时候,数模里的引脚位置可以直接和PCB封装库对应,校验每一个引脚的焊盘位置是否对齐,避免出现封装画错导致的贴片偏移问题;如果是做模块化插接的设计,也可以基于这个数模设计对应的插座固定结构,预留出模块插拔的操作空间,不会出现插座位置被周边器件挡住、模块插不到位的情况。很多刚接触硬件结构设计的工程师,在做无线模块布局的时候经常忽略天线净空区的要求,把金属结构件或者高频器件摆到了模块天线的辐射范围内,导致整机的无线通讯距离大打折扣,借助这个精准的三维数模,可以在结构设计阶段就划定模块周边的天线净空区域,把金属外壳的开窗位置、内部金属支架的排布都避开净空区,从结构层面保证无线性能的稳定。
从模块本身的功能特性来看,它集成了WiFi与蓝牙两种无线通讯能力,不需要额外再搭配单独的通讯芯片,能大幅简化整机的电路设计,对应的三维结构也把这种高集成度的封装特点完整呈现,单模块的尺寸足够紧凑,在做手持设备、小型传感器节点这类对体积要求严苛的产品时,能给电池、传感器等其他器件留出更多的布局空间。在做结构仿真的时候,也可以基于这个数模给模块赋予对应的材料属性,模拟整机跌落时模块焊点的受力情况,提前优化PCB板的固定点位,避免跌落测试时出现模块引脚脱焊的问题。另外在做热设计的时候,也能根据数模的屏蔽罩面积,评估模块满负荷工作时的散热路径,确定是否需要在屏蔽罩上方预留散热间隙或者添加导热材料,保证模块长时间工作时不会因为过热出现性能降频的问题。
很多时候在项目选型阶段,结构工程师需要同时评估多款通讯模块的安装适配性,精准的三维数模可以直接导入装配体,快速对比不同模块的尺寸、引脚位置差异,评估现有主板结构是否能兼容多款模块,减少后期换型带来的结构改模成本。这款ESP32模块的数模在细节上做了足够的还原,包括模块边缘的倒角、引脚的实际厚度、屏蔽罩的冲压凹陷细节,都和实际量产件保持一致,在做产品对外宣传的渲染图、爆炸图的时候,也可以直接调用这个数模,不需要再重新建模还原模块细节,能大幅缩短项目前期的设计准备周期。
- 全部评论(0)
- 模板大小: 24.89 MB
- 售价:5金币
- 下载次数: 612
- 系统要求: SOLIDWORKS,STEP / IGES
- 软件分类: 通讯工具类
