车用交流发电机内部结构三维设计

　　在商用车、乘用车辆以及小型工程动力设备的供电系统里，交流发电机是核心的电能供给部件，负责在动力源运转过程中为整车用电负载供电，同时为车载储能蓄电池补充电量，替代传统直流发电机解决了换向器磨损快、低速充电性能差的痛点，目前已成为各类燃油动力设备电气系统的标配部件。

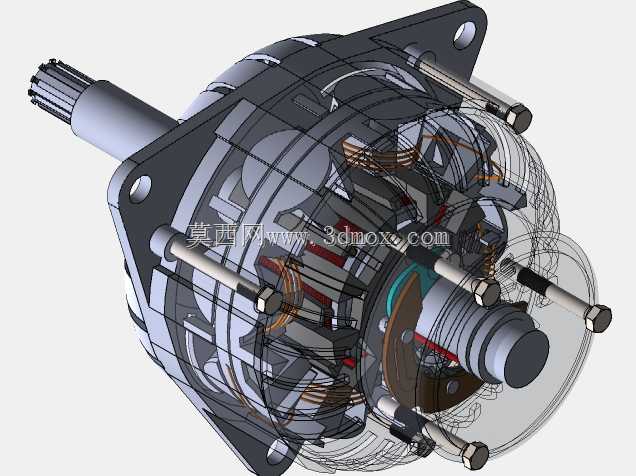

　　从结构设计逻辑来看，这款交流发电机采用了前后端盖夹装定子总成的布局，前端盖伸出的花键轴用于和动力源的传动机构连接，端盖上的安装法兰带两个定位通孔，匹配对应安装位的螺栓固定，安装时需要保证轴系的同轴度误差控制在允许范围内，避免运转过程中出现轴承偏磨、轴系振动超标的问题。内部结构上，转子总成采用爪极式结构，励磁绕组布置在两块爪极之间，通过滑环和电刷引入励磁电流，运转时爪极形成交替变化的N/S极，切割定子槽内的三相绕组产生感应电动势，后端盖侧集成整流元件，将定子输出的三相交流电转换为直流电输出，同时内置电压调节模块，根据转速变化动态调整励磁电流大小，保证输出电压稳定在设备允许的区间内，避免电压波动损坏车载用电设备。

　　在实际选型应用中，这类发电机的功率匹配需要结合整车用电负载总功率、蓄电池容量以及常用工况的转速区间来确定，低速工况下的输出能力是核心选型指标，尤其是城市通勤类车辆，发动机怠速运转时间占比高，需要发电机在低转速区间就能达到足够的输出功率，避免蓄电池长期亏电影响使用寿命。设计过程中，绕组的线径、匝数以及爪极的极弧形状都经过反复校核，既要保证足够的磁通量提升发电效率，也要控制绕组的发热温升，避免长期高温工况下绝缘层老化失效，前后端盖采用铝合金压铸成型，兼顾结构强度和散热性能，端盖上的通风槽配合转子自带的风叶，运转时形成贯通的冷却风道，将绕组和整流元件产生的热量及时带出，保证部件工作在合理的温度区间。

　　安装边界方面，前端法兰的安装孔位间距、伸出轴的花键参数、轴伸长度都需要和配套动力端的接口完全匹配，后端的接线柱位置预留了足够的接线操作空间，避免安装时线束和周边运动部件产生干涉，整机的径向尺寸控制在紧凑范围内，适配动力舱狭小的安装空间，同时重量经过优化，降低动力端的附加负载。日常运维场景中，这类结构的发电机只需要定期检查电刷磨损量、轴承润滑状态以及接线柱的紧固情况，相比老式直流发电机维护工作量大幅降低，无故障运行周期更长。

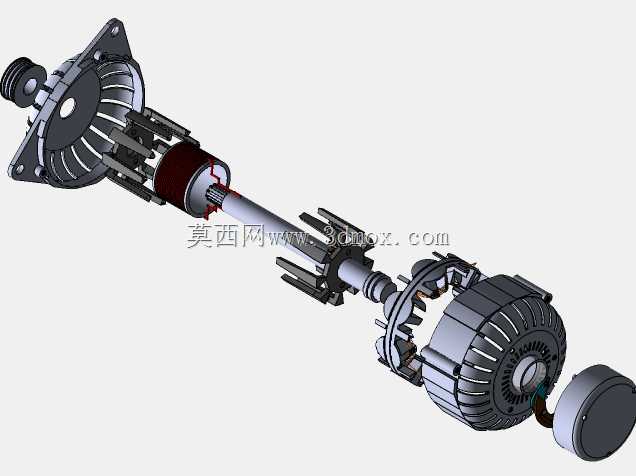

　　从建模还原的角度来看，内部的绕组排布、爪极的曲面造型、螺栓连接的细节都按照实际装配关系搭建，能够清晰展示各部件的装配顺序和配合关系，既可以作为电气系统原理讲解的演示模型，也能作为发电机改型设计的基础参考，帮助设计人员快速理解交流发电机的内部构造，在进行安装布局设计时提前校核干涉风险，缩短产品开发的验证周期。不同功率等级的同类型发电机，核心结构逻辑一致，仅在绕组参数、爪极尺寸、散热结构上根据功率需求做对应调整，掌握这类基础结构的设计逻辑，就能快速适配不同应用场景的发电机开发需求，不管是车用场景还是小型固定式动力机组的供电配套，都能基于这个基础结构做针对性的参数调整，满足不同场景的供电需求。
