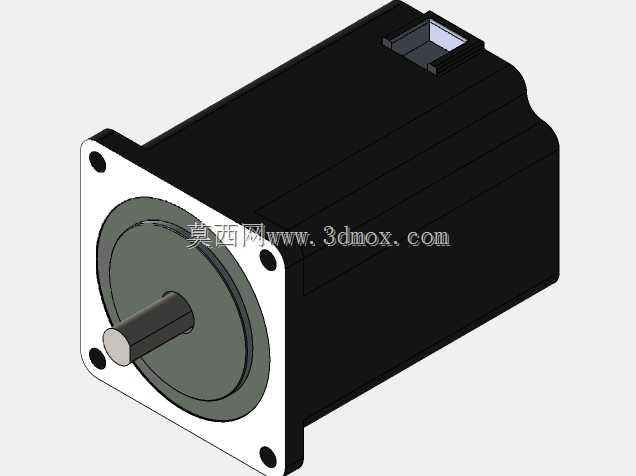

NEMA23规格步进电机三维结构设计

　　在数控雕铣、小型自动化输送、3D打印运动轴、桌面级CNC加工设备的传动选型中，NEMA23规格步进电机是应用占比极高的动力执行部件，这类电机的安装法兰遵循统一的英制安装尺寸标准，输出扭矩覆盖0.9N·m到3N·m的常用区间，既可以满足小型设备单轴驱动的负载需求，又不会因选型冗余造成安装空间与成本的浪费。做这类电机的三维建模时，首先要卡死安装边界的尺寸公差：法兰安装面的四个安装孔呈57mm×57mm正方形分布，孔位直径适配M5内六角圆柱头螺钉的穿装要求，输出轴的直径统一为6.35mm，轴伸长度根据机身长度不同在20mm到32mm区间调整，轴端加工有D型切面，方便同步轮、联轴器的周向固定，避免传动过程中出现打滑丢步的问题。

　　从结构设计的细节来看，电机主体采用方形拉伸铝壳作为定子的包裹载体，铝壳的壁厚控制在2.5mm到3mm之间，既可以保证定子叠片组的压装定位精度，又能通过铝材质的高导热性把绕组工作产生的热量快速散出，避免长时间高负载运行时出现绕组过热退磁的问题。电机尾部的出线端设计有方形接线盒，接线盒的出线孔预留了防水接头的安装螺纹，用户在实际装配时可以根据设备的布线方向选择左侧、右侧或者尾部出线，适配不同设备的走线空间要求，接线盒内部预留了四个接线柱的安装位，对应两相步进电机的A+、A-、B+、B-四相绕组接线，接线柱的间距满足电气安全间隙要求，不会出现高压击穿短路的风险。

　　输出端的前盖采用压铸铝合金加工而成，前盖与铝壳的配合面设计有止口定位结构，止口的配合公差选H7/h6的间隙配合，既可以保证前盖与定子的同轴度要求，又能方便生产过程中的快速装配。前盖内部嵌有两个深沟球轴承，轴承的内圈与输出轴过盈配合，外圈与前盖的轴承室过渡配合，两个轴承之间设计有波形弹簧垫圈，用来抵消轴系受热膨胀产生的轴向窜动，保证输出轴的径向跳动控制在0.02mm以内，满足高精度传动的定位要求。输出轴的根部设计有骨架油封安装位，油封可以阻挡外部的切削液、粉尘进入电机内部，适配CNC加工、木工雕刻这类多粉尘、多切削液的恶劣工作场景。

　　建模过程中需要特别注意安装干涉的校验：很多工程师选型时只关注电机的安装法兰尺寸，忽略了电机机身的外径与设备安装板周边结构的间隙，这款NEMA23步进电机的机身截面为56.4mm×56.4mm的正方形，机身长度根据扭矩等级不同分为41mm、56mm、76mm、112mm几个常用规格，建模时把不同长度的机身做成配置化特征，方便选型时快速切换对应的规格，不用重复建模。另外电机尾部的编码器安装位（如果是带编码器的闭环型号）需要预留足够的轴向空间，避免安装时编码器与设备的后挡板出现碰撞，接线盒的突出高度也要纳入安装边界的计算，尤其是在多轴并排安装的场景下，相邻两个电机的接线盒之间要留出至少10mm的操作空间，方便后期的接线维护。

　　从实际应用的功能特性来看，这类步进电机采用两相混合式结构，步距角为1.8度，搭配对应的细分驱动器可以实现最高25600步每转的细分控制，低速运行时的振动比传统的反应式步进电机小很多，搭配阻尼器使用时可以进一步降低低速段的共振问题。电机的定子绕组采用耐高温漆包线绕制，绝缘等级达到B级，可以在最高130摄氏度的工作环境下连续运行，转子采用永磁体与硅钢片叠压的结构，保持扭矩大，断电时可以提供一定的自锁力，避免垂直轴安装时出现轴系下滑的问题。在做设备结构设计时，这类电机的输出轴通常搭配弹性联轴器与滚珠丝杠或者同步轮连接，联轴器的选择要注意轴径的匹配，同时要保证电机轴与丝杠的同轴度误差控制在0.1mm以内，避免运行过程中产生额外的径向力，缩短轴承的使用寿命。

　　建模时还要还原细节特征：电机外壳的散热筋沿着机身轴向分布，筋条的高度1.5mm，间距5mm，既可以增加外壳的散热面积，又能提高铝壳的结构强度，避免压装定子时出现外壳变形。安装法兰的端面设计有两个定位销孔，用来和设备安装板上的定位销配合，保证电机安装的重复定位精度，尤其是在需要频繁拆装维护的设备上，定位销可以省去每次安装后的同轴度调整工序。所有的边角都做了R0.5到R1的圆角处理，避免加工和装配过程中出现锐边割手的问题，符合机械设计的安全规范。
