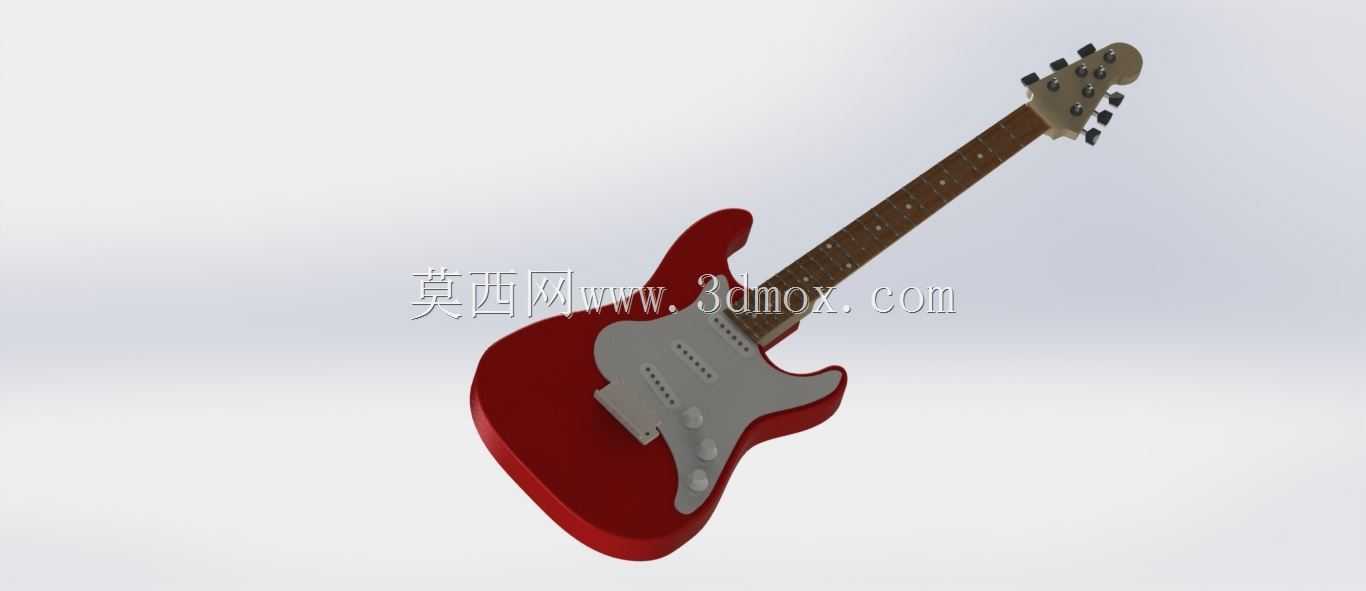

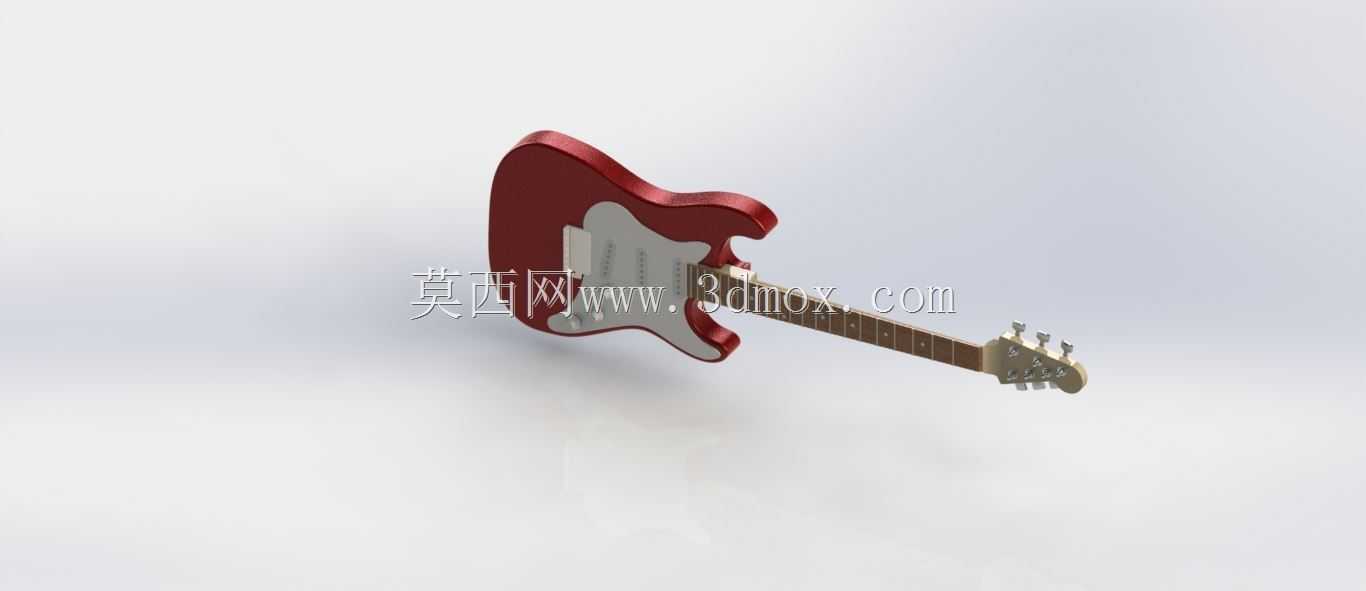

经典款实心电吉他结构三维数模

　　本次拆解建模的实心电吉他结构，核心围绕现代电声乐器的演奏适配性与结构稳定性展开，建模过程中优先还原了量产型号的装配逻辑，而非单纯复刻外观曲面。从实际演奏场景来看，这类结构的电吉他广泛应用于电声乐队现场演出、录音室音频录制、乐器教学演示等场景，不同部件的尺寸公差直接影响演奏手感与输出音色，建模时需要严格对应实际装配的边界条件。

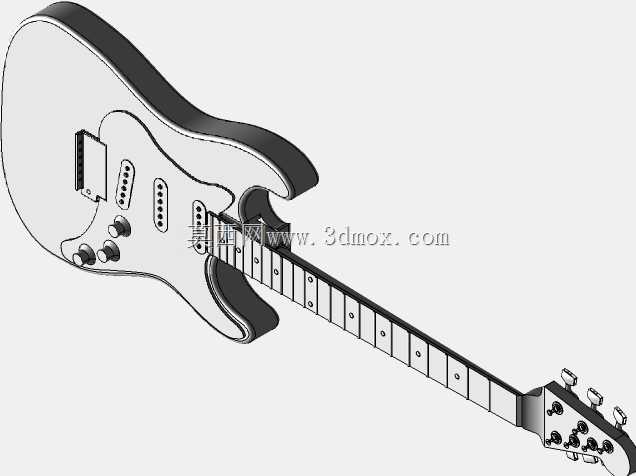

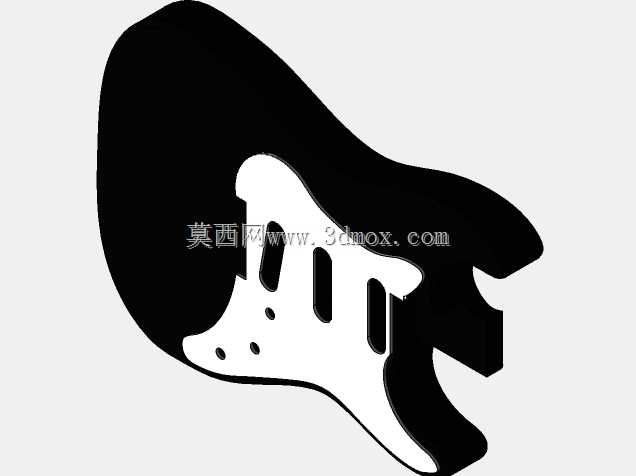

　　琴身部分采用实心硬木材质对应的实体结构建模，曲面过渡区域做了连续曲率处理，避免量产开模时出现应力集中点，琴身正面的拾音器安装槽、控制旋钮开孔、琴桥固定位均按照实际五金配件的安装尺寸做了避让，拾音器槽的深度预留了线路走线空间，控制仓的开孔位置对应常规电位器的安装直径，琴身背部的弹簧仓结构做了腔体掏空处理，既还原了实琴的重量平衡设计，也为颤音系统的弹簧安装预留了足够的活动行程，琴身与琴颈的连接位采用螺栓连接的沉孔结构，沉孔深度对应常规连接螺栓的长度，安装面做了平面度约束，避免琴颈安装后出现角度偏移影响弦距。

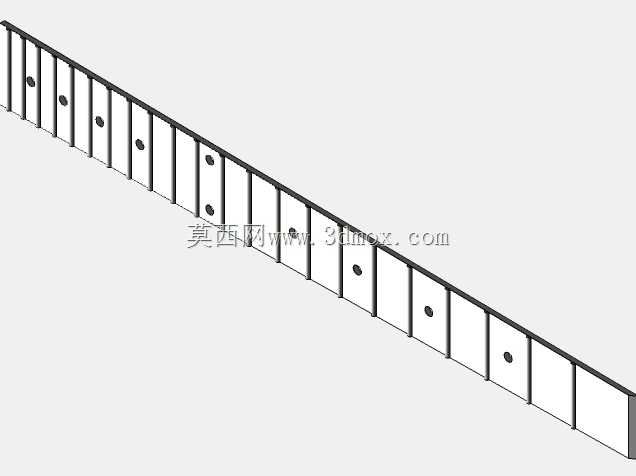

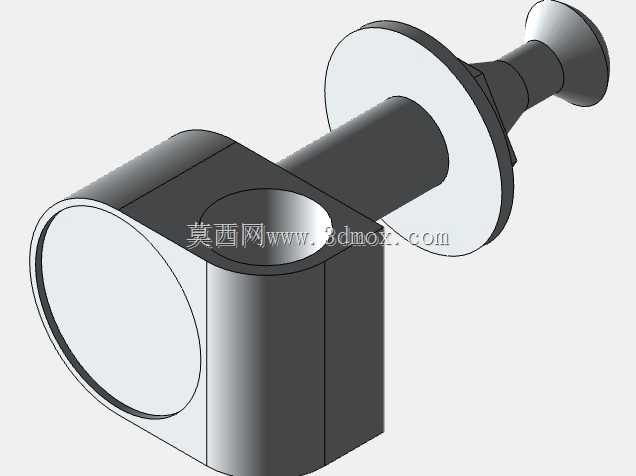

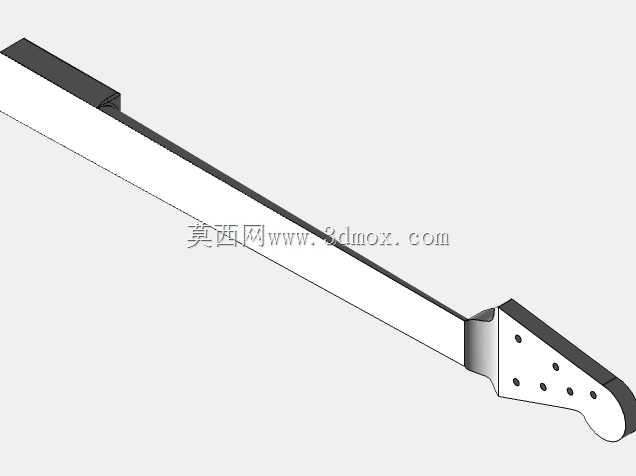

　　琴颈部分的建模重点在于指板弧度与品丝安装位的精度，指板曲率采用常规电吉他常用的9.5英寸弧度参数，品丝槽的间距按照十二平均律的弦长比例做了精准定位，每一个品丝槽的宽度、深度都对应标准品丝的安装尺寸，琴颈内部的钢筋预埋槽做了贯通式腔体设计，腔体直径对应常规双向调节钢筋的外径，钢筋调节端的开孔位置位于琴头位置，方便演奏者根据环境湿度、琴弦张力变化调整琴颈曲度。琴头部分的弦钮安装孔按照6弦电吉他的标准排布做了定位，弦钮孔的直径对应常规封闭式弦钮的安装尺寸，弦枕位置的开槽深度对应不同规格琴弦的直径，避免琴弦出现卡滞或者移位问题。

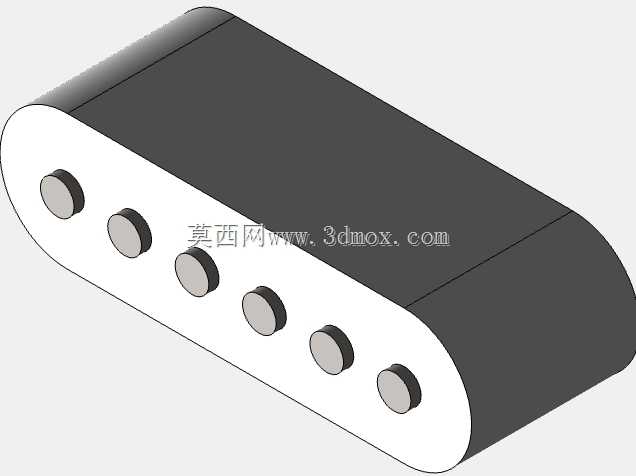

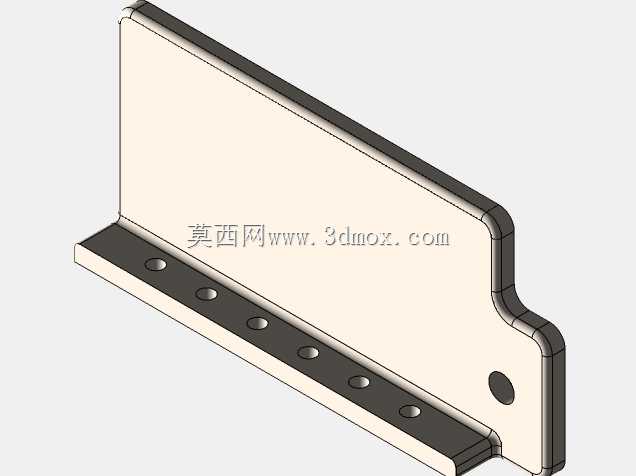

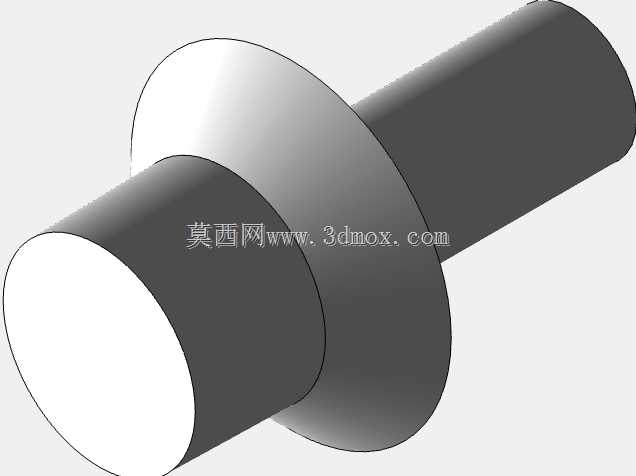

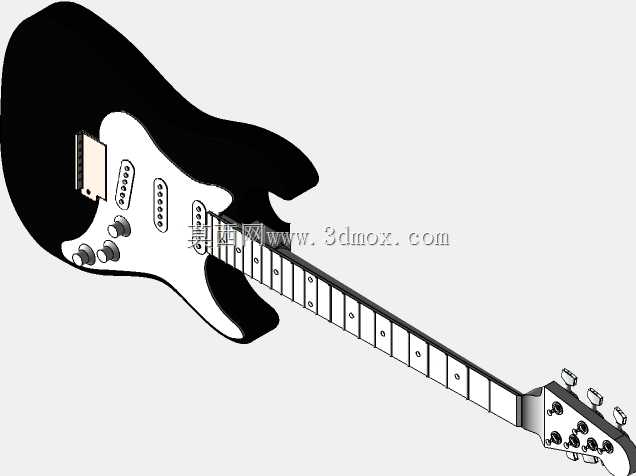

　　硬件部分的建模还原了三单拾音器的排布结构，每个拾音器的磁极钉位置对应琴弦的排布间距，拾音器的固定螺丝孔位做了沉头处理，琴桥部分采用单摇颤音系统结构，琴桥的鞍座可以单独调整高度与前后位置，对应每根琴弦的弦距与音准调整需求，控制旋钮部分包含音量旋钮、两个音色旋钮以及五档拾音器切换开关，旋钮的安装轴直径对应常规电位器的输出轴尺寸，档位开关的开孔位置符合演奏时的手部操作习惯，不会在扫弦时出现误触。

　　从安装边界来看，整琴的总长度控制在常规电吉他的98厘米左右，琴身最宽处约33厘米，琴身厚度约4.5厘米，琴颈与琴身连接后的有效弦长为648毫米，这个尺寸是行业内通用的标准弦长，适配市面上绝大多数规格的电吉他琴弦，也能匹配常规的电吉他琴包、琴架、壁挂支架等周边配件的安装尺寸。建模过程中所有的配合面都预留了合理的装配间隙，比如琴颈与琴身连接位的间隙控制在0.1毫米以内，五金配件与木质结构的安装间隙控制在0.2毫米，既方便实际生产中的装配作业，也不会因为间隙过大出现结构松动问题。

　　在结构设计思路上，这类电吉他的建模需要平衡重量、共振、演奏手感三个核心维度，琴身的掏空区域位置经过反复调整，避免掏空位置不当导致琴身共振频率异常影响音色，琴颈的厚度轮廓按照人体工程学做了C型曲面处理，握持时手部不会出现硌手的问题，琴身的轮廓曲线贴合演奏时的身体贴合角度，长时间站立演奏也不会出现明显的压迫感。所有的边角位置都做了R2-R3的圆角处理，既避免木质部件的边角磕碰掉漆，也能提升演奏时的接触舒适度。拾音器的安装高度预留了调整空间，可以根据不同的输出需求调整拾音器与琴弦的间距，获得不同的输出功率与音色表现。颤音系统的弹簧安装位可以根据使用习惯调整弹簧数量与拉力，适配不同的摇把操作力度，满足不同演奏风格的使用需求。
