20x4字符型液晶显示模组结构设计

　　在工业控制人机交互、小型嵌入式设备开发场景中，字符型液晶显示模组是传递设备运行参数、状态提示信息的核心交互部件，本次设计的20x4规格液晶显示结构，针对嵌入式安装场景做了全维度的结构适配，能够覆盖多数小型工控板、实验开发板、简易终端设备的显示需求。从实际使用场景出发，这类20行4列的字符屏常被用于单片机实验装置、小型温控器、简易PLC操作面板、电源模块状态显示单元，不需要复杂的图形渲染能力，仅通过字符点阵输出固定格式的数值、提示文本，相比彩屏具备更低的功耗与更简单的驱动逻辑，在对成本、稳定性要求较高的工业简易终端中应用十分广泛。

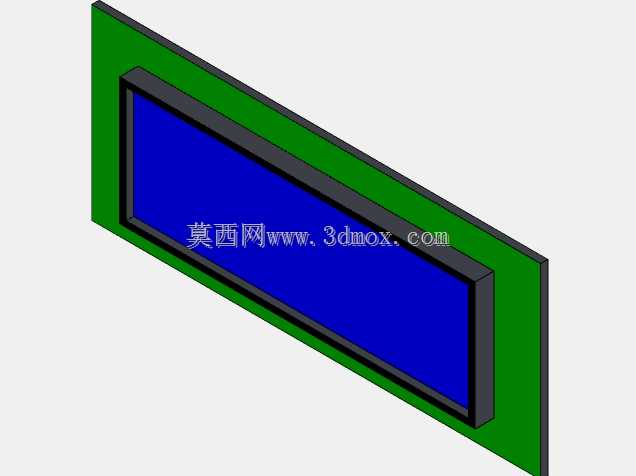

　　设计过程中首先考虑的是安装边界的适配性，整个模组的外框采用阶梯式限位结构，绿色的PCB安装基板超出液晶显示区域一圈，预留了标准的螺丝安装孔位，孔位间距匹配行业通用的20x4字符屏安装尺寸，能够直接替换同规格的现有产品，不需要重新设计设备面板的开孔结构，降低选型替换的改造成本。显示区域的黑色边框做了遮光处理，避免背光从屏幕边缘漏光影响字符显示对比度，蓝色的显示基底搭配常规的白色或黄色背光字符，在车间不同光照环境下都能保证清晰的识别度，不会因为环境光过强出现字符看不清的问题。结构设计上，液晶玻璃与PCB基板之间采用卡扣加胶接的双重固定方式，黑色的塑料中框包裹住液晶玻璃的侧边，既可以缓冲设备运输、运行过程中的振动冲击，避免液晶玻璃受应力碎裂，也能起到规整背光光线的作用，让整个显示区域的亮度更均匀，不会出现边角偏暗的情况。PCB基板的边缘做了圆角处理，避免安装时刮伤设备内部的连接线，屏幕的引脚排布在基板的侧边，采用标准的排针接口定义，和市面上主流的驱动板接口完全兼容，结构设计时预留了排针焊接的空间，不会出现安装后排针和设备外壳干涉的问题。

　　从安装适配的角度，整个模组的厚度控制在常规嵌入式安装的允许范围内，屏幕正面突出PCB基板的高度匹配设备面板的沉台设计，安装后屏幕表面和设备面板基本齐平，既不会积灰也不会因为突出过多被意外磕碰损坏。考虑到工业场景的使用需求，整个结构没有多余的突出部件，外轮廓规整，在做设备面板开孔时只需要按照基板尺寸开出矩形安装孔，通过四个角的螺丝就能完成固定，安装工序简单，适合批量设备的组装作业。另外在细节设计上，显示区域的保护边框比液晶玻璃表面高出微小的距离，当面板受到正面挤压时，压力会先作用在边框上，避免液晶玻璃直接受力出现漏液、碎裂的问题，提升模组在复杂工业环境下的使用寿命。

　　这类字符屏的结构设计不需要复杂的曲面造型，核心是保证尺寸精度、安装兼容性和结构可靠性，设计过程中所有的配合公差都按照电子元器件安装的通用公差要求设定，PCB基板的平整度、中框和玻璃的配合间隙都经过反复校核，确保批量生产时的装配一致性，不会出现个别产品安装卡滞、显示偏移的问题。对于结构设计从业者来说，这类小型电子显示部件的建模重点不在于造型复杂度，而在于对行业通用安装标准的遵循，对实际使用场景中可能出现的振动、挤压、光照干扰等问题的结构规避，只有贴合实际安装使用需求的结构设计，才能在设备选型中被广泛采用，减少下游设备厂商的二次改造成本。
