在低压终端配电系统的末端回路设计中,四极微型断路器是三相四线制配电场景下的核心保护器件,这类器件常被部署在民用建筑入户总闸、小型工业设备配电进线、三相四线制照明回路、充电桩配电端口等位置,承担着线路过载保护、短路故障瞬时分断、带载分合电路的核心作用,和三极断路器相比,四极结构额外集成了中性极的分断单元,能够在检修或故障分断时同时切断三根相线与中性线,避免中性线异常带电带来的触电风险,尤其适合TT接地系统、带剩余电流保护的三相回路场景。
从结构设计逻辑来看,这款四极微型断路器采用模块化拼接的整体架构,四个极位单元通过壳体侧边的卡扣与定位销实现刚性拼接,每个极位单元都包含独立的灭弧室、动触头组件、静触头座、操作机构联动槽,其中三个相线极内置完整的热脱扣与磁脱扣执行组件,中性极仅配置同步联动的触头分合结构,不设置脱扣驱动元件,这样的设计既保证了中性极和相线极的分合闸同步性,也能避免中性极误脱扣导致的中性点偏移问题。壳体采用卡扣式拼接而非一体化注塑,一方面可以根据极数需求灵活组合单极、双极、三极、四极产品,降低模具开制成本,另一方面单个极位出现触头烧蚀、机构卡滞故障时,可以单独拆解更换对应极位单元,减少后期维护成本。
安装边界与尺寸适配方面,这款断路器完全适配标准35mmDIN导轨安装结构,壳体背部设置了弹性卡扣与导轨限位槽,安装时只需将卡扣卡在导轨上沿,按压壳体底部即可完成快速固定,拆卸时用一字螺丝刀撬动底部解锁卡扣即可取下,无需额外紧固件。整体宽度按照标准模数设计,单极宽度为18mm标准模数,四极整体宽度为72mm,高度与深度尺寸匹配常规终端配电箱的安装空间,进出线端的接线端子采用压线框式结构,适配1-25mm²的铜导线压接,端子螺丝采用十字槽设计,拧紧力矩控制在1.2-2N·m区间,既可以保证导线压接可靠不松动,也不会因为力矩过大压伤导线线芯。操作手柄的凸出高度符合低压电器安全设计要求,手柄处于合闸位置时向上抬起,分闸位置向下落下,故障脱扣时手柄会停留在中间位置,方便运维人员快速识别故障回路。
功能特性的设计细节上,这款断路器的灭弧室采用多栅片割弧结构,每个极位的灭弧室内设置9片钢制灭弧栅片,栅片表面做镀铜处理,短路分断时产生的电弧会被栅片切割成多段短弧,快速提升电弧电压实现熄弧,分断能力可以达到6kA,满足终端配电回路的短路分断需求。热脱扣组件采用双金属片结构,双金属片的弯曲行程经过校准,当回路电流超过额定电流1.13倍时,双金属片会在规定时间内受热弯曲推动脱扣机构动作,实现过载保护;磁脱扣组件采用螺管式电磁铁结构,当回路出现短路故障,电流达到额定电流的5-10倍时,电磁铁会瞬间吸合推动脱扣杆,实现毫秒级的瞬时分断,快速切断故障电流,避免线路过热起火或后端设备烧毁。

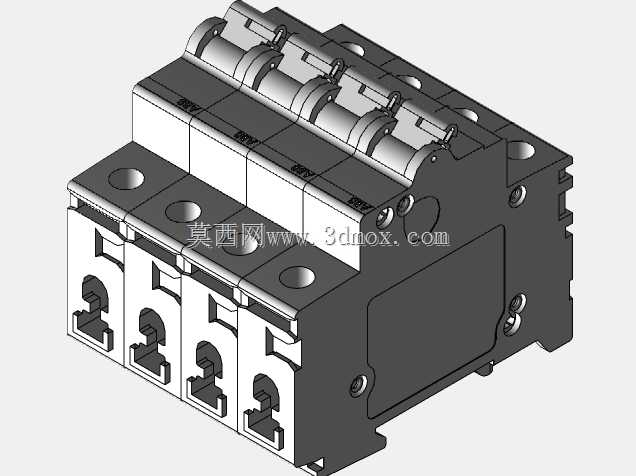

在三维建模的细节处理上,这款模型完整还原了断路器的所有装配细节,包括壳体表面的产品标识凹槽、操作手柄的防滑纹理、接线端子的压线框结构、灭弧室的栅片排布、机构联动的连杆结构、导轨卡扣的弹性让位结构,所有配合面的间隙都按照实际产品的装配公差设置,比如动触头和静触头的开距、超程参数都和实物一致,既可以用于配电系统的三维布局设计,也可以作为低压电器结构设计的参考样本,帮助设计人员快速完成配电箱内的器件排布、接线空间校核、安装干涉检查等工作。在实际选型应用中,这类四极微型断路器需要根据后端负载的额定电流选择对应额定电流规格,同时要匹配回路的预期短路电流选择对应分断能力的产品,中性极的额定电流和相线极保持一致,确保在三相不平衡负载下中性线电流过大时也能可靠承载,不会出现中性极过热烧蚀的问题。
