壁挂式电气设备防护金属机箱结构

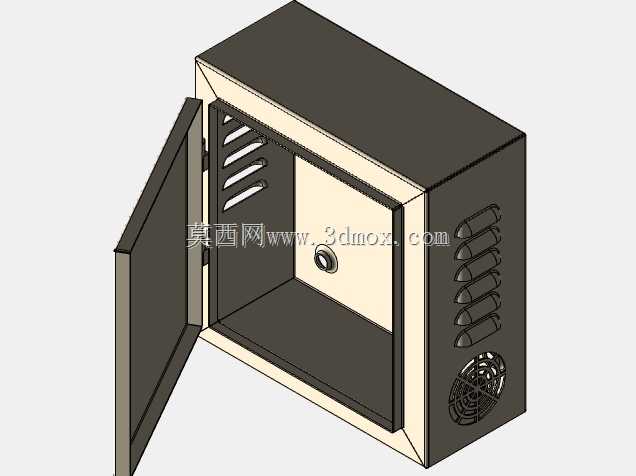

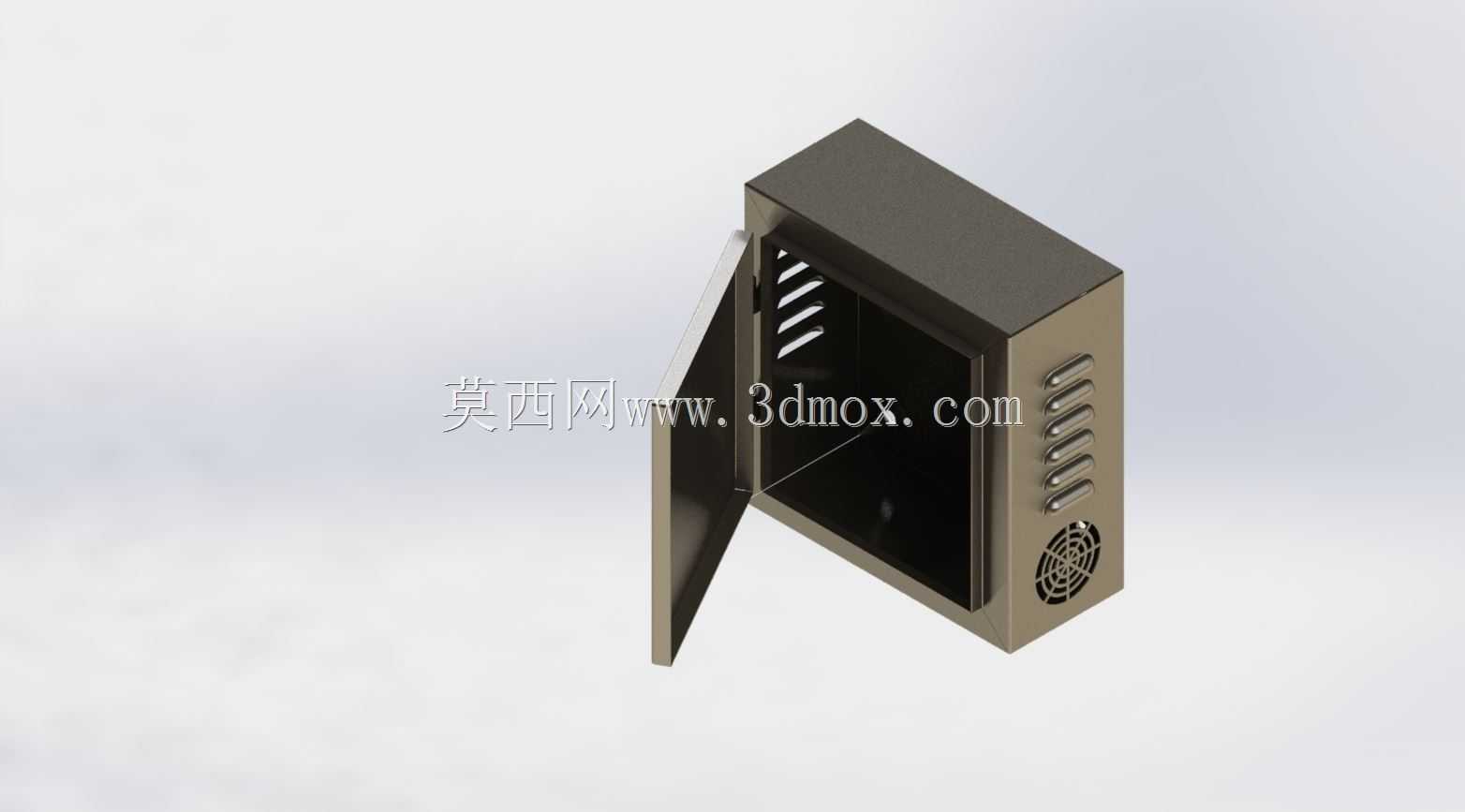

　　这类壁挂式金属防护壳体，多应用在车间动力配电、小型工控系统布设、户外临时用电节点、楼宇弱电间设备承载场景中，核心作用是为内部安置的断路器、小型变压器、接线端子排、信号采集模块等电气电子部件提供物理防护，隔绝外界粉尘、飞溅液体、意外触碰带来的安全隐患，同时规整内部走线，避免线路杂乱引发的接线错误、积热难散等问题。从结构设计逻辑来看，整体采用长方体钣金折弯成型的主体框架，侧部预留多组横向冲压成型的通风槽，底部加装轴流风机安装位，形成下进侧出的自然+强制复合散热风道，当内部安置的电源类器件持续工作产生热量时，冷空气从下部通风栅进入腔体，热空气顺着侧部通风槽向外排出，无需额外加装复杂导流结构即可满足常规功率器件的散热需求，避免腔体内温度过高加速元器件绝缘层老化。

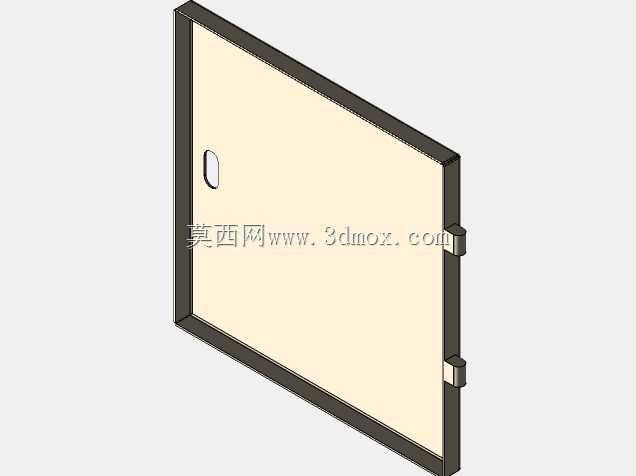

　　门板采用单侧铰接的开合结构，铰接位预留足够的转动间隙，开合过程中不会与箱体侧边的加强筋产生干涉，门板关闭后可通过侧边的锁扣结构实现压紧密封，配合箱体折弯处的翻边结构，可阻挡日常工况下的粉尘溅入，同时防止非运维人员随意开启触碰内部带电部件。安装边界设计上，箱体背部预留四个壁挂安装孔位，孔位间距适配常规墙面膨胀螺栓的布设尺寸，安装时无需额外制作转接支架，直接通过膨胀螺栓即可将箱体固定在混凝土墙面、金属立柱等安装基面上，箱体内部预留统一的导轨安装槽位，可直接卡装标准宽度的电气导轨，适配市面上绝大多数标准尺寸的断路器、端子排、小型开关电源等器件，无需针对内部器件单独设计安装固定结构。

　　腔体内部的净空尺寸经过核算，既可以容纳常规的小型电源变压器、配电模块，也预留了走线空间，强弱电线路可分别沿腔体两侧的走线槽布设，避免强电对弱电信号产生干扰。箱体边角处均做了折弯圆角处理，避免加工、安装、运维过程中锋利的钣金边角划伤操作人员，侧部的通风槽采用向内冲压的百叶结构，既保证通风面积，又能防止外部的飞溅水滴、较大颗粒杂物直接落入腔体内部。在实际选型应用中，这类壳体可根据内部安置器件的总功率调整板材厚度，常规工况下采用冷轧钢板折弯焊接成型后做喷塑处理，即可满足室内场景的防锈、绝缘需求，若应用在户外轻度腐蚀场景，可更换为不锈钢板材加工，同时在门板接缝处加装密封胶条提升防护等级。

　　设计过程中需要重点关注铰接位的承重能力，避免门板长期开合出现下垂变形，同时要核算安装孔位的承重强度，保证箱体满装器件后不会出现安装脱落的风险，散热通风口的总面积需要匹配内部器件的总发热功率，避免通风面积不足导致腔体积热，影响器件正常工作寿命。
