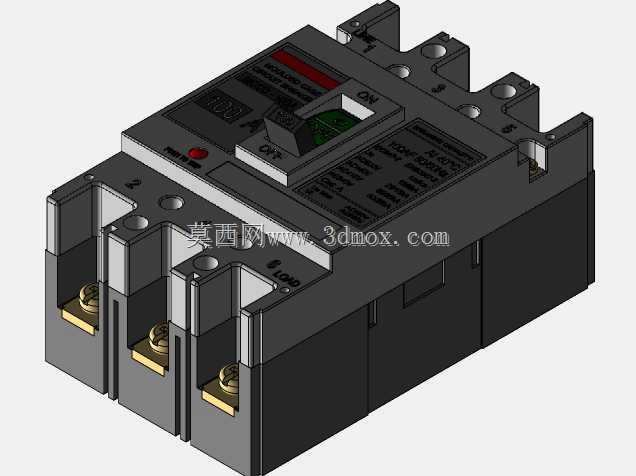

100A塑壳断路器三维结构设计

　　这款100A规格塑壳断路器的三维结构，完整还原了实物的装配逻辑与细节特征，建模过程中优先考虑了低压配电场景的实际安装适配需求，没有做多余的艺术化修饰，所有结构特征都对应实物的功能需求。从应用场景来看，这类器件主要承担低压配电回路的过载、短路保护功能，常见于工业厂房低压配电柜出线回路、小型加工车间动力配电分支、商用建筑楼层配电端，也会配套在小型集成式动力柜内部，作为末端负载的前端保护器件，日常工况下需要承载额定100A的持续载流，出现回路过载、相间短路等故障时要在规定时间内完成分断，切断故障回路避免后端设备烧毁、线路过热起火等风险。

　　从结构设计思路来看，建模时先拆分了断路器的几个核心功能模块：外部绝缘壳体、操作机构、触头系统、脱扣单元、接线端子组件。外部壳体采用上下扣合的拼接结构，预留了操作手柄的伸出窗口、状态指示区域，壳体侧面的安装孔位完全匹配行业通用的安装尺寸，安装孔的中心距、孔径都按照常用导轨安装、螺栓固定两种方式做了适配，不管是卡装在标准DIN导轨上，还是用螺栓直接固定在柜内安装板上，都能保证安装位置不出现干涉。操作手柄的行程角度按照实物的分合位置做了限位，合闸位置时手柄处于上方，分闸位置处于下方，脱扣跳闸时手柄会停在中间位置，对应的状态指示窗颜色也做了区分，合闸时显示红色，分闸时显示绿色，和实物的状态反馈逻辑一致。

　　触头系统的建模还原了三相独立的触头腔结构，每相触头都有独立的灭弧室安装位，进出线端的接线端子采用铜质压线结构，端子的螺纹孔深度、压线板的尺寸都匹配16-35平方毫米铜芯电缆的接线需求，端子周围的绝缘隔筋高度足够，避免不同相之间的电气间隙不足引发爬电风险。脱扣单元的结构在模型里做了简化但保留了安装位置，方便后续做配电系统的装配干涉检查时，能准确预留出脱扣器调节、测试的操作空间。

　　外形尺寸方面，这款三极100A塑壳断路器的宽度、高度、深度都符合行业主流同规格产品的尺寸边界，宽度方向三个极位的间距统一，进出线端的接线空间预留充足，接好电缆后不会出现线缆弯折半径不足的问题，操作手柄前方预留的操作空间也符合低压柜内的安全操作距离要求，不会因为柜内其他器件布置过近导致操作手柄无法扳动。模型的所有配合面都做了公差预留，壳体的扣合位、手柄和壳体的配合间隙、端子和壳体的装配间隙都按照实际生产的装配公差设置，导入装配环境后不会出现面重叠、装配干涉的问题，不管是用来做配电柜的布局布线仿真，还是做低压配电系统的教学演示，都能直接调用，不需要再做额外的结构调整。

　　实际选型搭配时，这类100A塑壳断路器通常会和进线端的隔离开关、出线端的漏电保护模块配合使用，模型的进出线端接线位高度统一，和母排连接时不需要额外做转接排的调整，母排的搭接面尺寸也和端子的接触面完全匹配，能减少配电装配时的二次加工工作量。壳体表面的散热筋结构也按照实物做了还原，虽然在三维模型里不需要做热仿真计算，但保留散热筋结构能保证外观和实物一致，做方案展示时不会出现结构失真的问题。
