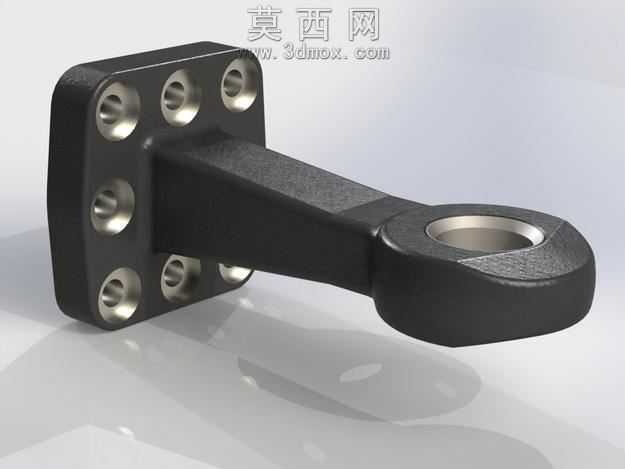

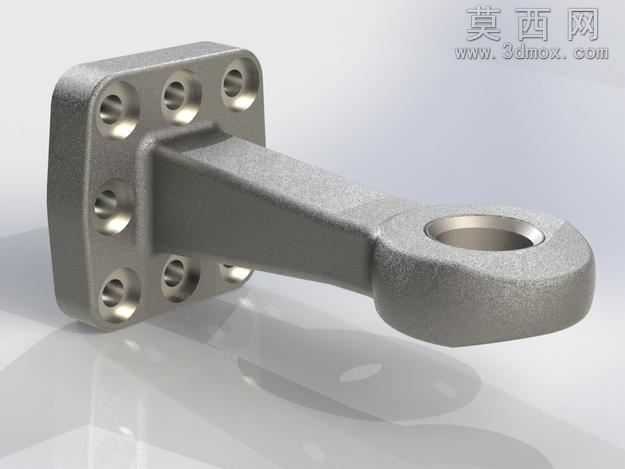

50毫米牵引与法兰连接结构件设计

本模型采用三维参数化建模方式完成，建模过程中首先对结构进行功能拆解，将整体拆分为法兰安装端、斜向支撑臂、牵引环端三个核心功能模块，保证各部分尺寸参数可独立调整，适配不同规格的安装与牵引需求。建模阶段严格遵循机械结构设计的力学传递逻辑，法兰端采用方形安装基座设计，基座上均匀排布六个沉头安装孔，孔位间距与孔径参数完全匹配对应规格的安装标准，沉孔深度经过精准计算，可保证安装螺栓头部完全沉入基座平面，不会出现凸起干涉的问题。斜向支撑臂采用变截面过渡设计，从法兰端到牵引环端逐步调整截面厚度与宽度，在保证整体结构强度的前提下尽可能减少冗余材料，降低零件整体重量，支撑臂与法兰基座、牵引环的衔接位置均做了大圆角过渡处理，避免应力集中导致的结构断裂风险，符合机械结构件的疲劳强度设计要求。牵引环端采用一体化圆环结构，内孔直径严格控制为50毫米，内孔表面做了同轴度约束，保证牵引销轴穿入后可顺畅转动，不会出现卡滞偏磨的问题。材质渲染阶段采用铸钢材质效果，表面还原了铸造工艺带来的细微磨砂质感，金属反光度调整为哑光金属参数，同时添加了轻微的使用磨损痕迹，让渲染效果更贴近真实工业零件的视觉表现，场景中搭配柔和的漫反射光源与地面投影，清晰展现零件的结构轮廓与各部分的衔接关系。设计过程中参考了联合国ECE法规中对应牵引部件的规范要求，对补强位置的结构厚度做了针对性加强，整体结构可满足额定牵引载荷下的强度要求，安装法兰的平面度、牵引环的同轴度等关键形位公差均在建模阶段做了参数约束，可直接用于后续的工程图导出与生产加工参考，模型的各特征参数保留了编辑权限，可根据实际使用场景快速调整安装孔位、臂长、牵引环直径等核心尺寸，适配不同的安装与牵引工况需求。
